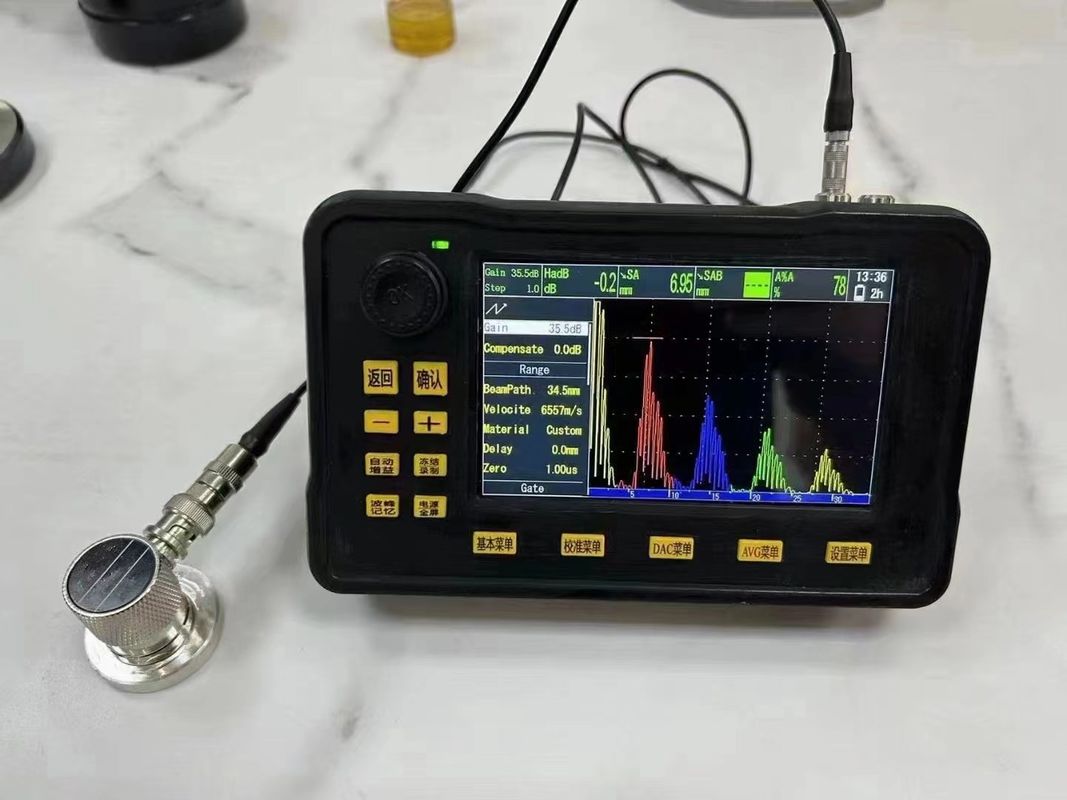

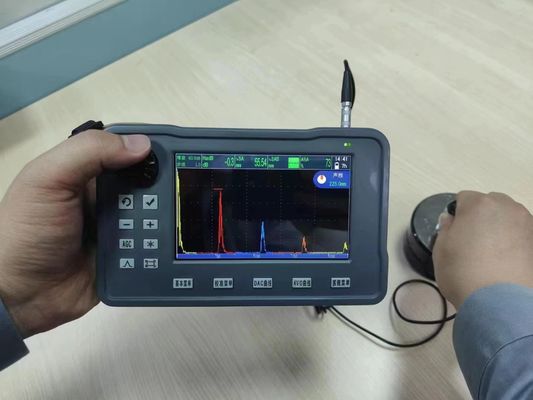

Ultrasonik Muayene Cihazı FD540mini
Kısa Tanıtım
FD540mini ultrasonik muayene cihazı, şirketimiz tarafından piyasaya sürülen yeni nesil bir ultrasonik test ürünüdür. Kazanlar, basınçlı kaplar, enerji, petrol, kimya, açık deniz petrolü, boru hatları, gemi yapımı, otomobiller, makine imalatı, metalurji, metal işleme, çelik yapılar, demiryolu taşımacılığı, nükleer enerji, üniversiteler gibi sektörlerde yaygın olarak kullanılmaktadır. İş parçalarındaki çeşitli iç kusurları (çatlaklar, gevşeklik, gözenekler, inklüzyonlar vb.) rahatlıkla tespit edebilir, konumlandırabilir, değerlendirebilir ve teşhis edebilir. Bu dijital ultrasonik muayene cihazı kompakt bir yapıya, kararlı bir dalga formuna, güçlü bir dayanıklılığa, yüksek hassasiyete, hızlı tepkiye ve 10000Hz'e kadar çıkan maksimum tekrarlayan emisyon frekansına sahiptir. Son derece taşınabilir bir ultrasonik muayene ürünüdür.
Özellikler
1: Gövdesi hafiftir ve tek elle kullanıma uygundur.
2: PD65W hızlı şarj + 12 saat uzun pil ömrü.
3: Yepyeni bir kullanıcı arayüzüne sahip 5.0 inç IPS yüksek çözünürlüklü ekran.
4: Tam ekran dokunmatik, hızlı jestle kullanım, sanal klavye desteği,
kullanımı kolaydır
5: DAC, AVG, otomatik kazanç, tepe noktası belleği, renkli yarı aralık, B-tarama
ve diğer profesyonel fonksiyonlar.
6: Çince ve İngilizce geçişi, SD karta veri aktarımı, çevrimiçi
yükseltme, ekran görüntüsü alma ve diğer birçok pratik fonksiyon.
Teknik Parametreler
|
Tespit Aralığı
|
10m(Boyuna Dalga Karbon Çelik)
(Metrologik Performans Gereksinimleri:
≥3500mm)
|
|
Darbe Modu
|
Keskin Darbe, Kare Dalga, Çift Kare Dalga
|
|
Darbe Voltajı
|
25V～300V ayarlanabilir 25V Adımlı
|
|
Darbe Genişliği
|
0ns～500ns sürekli ayarlanabilir, 10ns adım
|
|
Sönümleme
|
Güçlü ve zayıf ayarlanabilir
|
|
Darbe Tekrarı
Frekansı
|
Otomatik veya manuel, 100Hz ila 1000Hz arasında sürekli ayarlanabilir,
10Hz adım
|
|
Kazanç
|
120dB, 0.1dB adım, 1dB, 10dB
|
|
Bant Genişliği
|
0.1MHz～20MHz
|
|
Dalga Filtresi
|
1M~5M
|
|
Ekran
|
5.0 inç LCD, etkili ekran boyutu 108mm uzunluk ve 64mm genişlik
|
|
Çözünürlük
|
800×480
|
|
Cihaz Arayüzü
|
Çift LEMO-00 C5
|
|
Alarm
|
Kapı A, B alarmı
|
|
Çıkış Arayüzü
|
Type-c USB
|
|
Tespit Modu
|
Tam Dalga, Pozitif Yarım Dalga, Negatif Yarım Dalga, RF
|
|
Kapı
|
Bağımsız A,B
|
|
Ölçüm Modu
|
Tepe Noktası, Dalga Kenarı
|
|
Bellek
|
SD kart 1G
|
|
Kaydedilen İçerik
|
Tek kare, çok kare sürekli kayıt (≤200 kare)
|
|
Nicel Mod
|
DAC eğrisi,AVG(DGS) eğrisi
|
|
Yardımcı Fonksiyonlar
|
Dokunmatik, sanal klavye, PD hızlı
şarj, otomatik kazanç, tepe noktası belleği, dondurma desteği
|
|
Muayene
Standartları
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Boyut ve Ağırlık
|
183mm×113mm×45mm 780g,pil dahil
|
|
Pil
|
12 saat
|
|
Birim
|
Metrik, İmparatorluk
|
|
Çalışma Sıcaklığı
|
-10℃～55℃
|
|
Şarj Cihazı
|
“Genel”AC(100～240V, 50～60Hz)
|
|
Çözünürlük
|
36dB
(Metrologik Performans Gereksinimleri:≥26dB)
|
|
Dinamik Aralık
|
40dB
(Metrologik Performans Gereksinimleri:≥26dB)
|
|
Hassasiyet Marjı
|
60dB
(Metrologik Performans Gereksinimleri:≥42dB)
|
|
Dikey Doğrusallık
|
2.8%
(Metrologik Performans Gereksinimleri:≤6%)
|
|
Yatay
Doğrusallık
|
0.6%
(Metrologik Performans Gereksinimleri:≤2%)
|
|
Dil
|
Çince/İngilizce
|
Standart Konfigürasyon
|
Seri Nor
|
Adı
|
Miktar
|
|
1
|
Ana Ünite FD540mini
|
1
|
|
2
|
Prob (yüksek hassasiyetli düz prob, açılı prob)
|
2
|
|
3
|
Prob Kablosu
|
2
|
|
4
|
Şarj Cihazı
|
1
|
|
5
|
Güç Kablosu
|
1
|
|
6
|
Kullanım Kılavuzu
|
1
|
|
7
|
Uygunluk Sertifikası
|
1
|
|
8
|
Garanti Kartı
|
1
|
|
9
|
Güç Bankası
|
1
|
