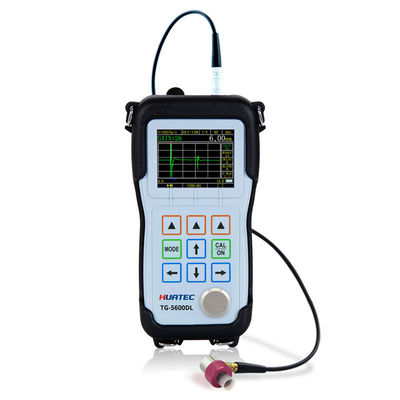

TG-5600DL Yüksek Hassasiyetli Taşınabilir Ultrasonik Kalınlık Ölçer A-Scan B-Scan Veri Kaydedicili
HUATEC TG-5600DL, taşınabilir bir ultrasonik kalınlık ölçerdir. Ultrasonik ölçüm prensiplerine dayanan TG-5600DL, çeşitli malzemelerin kalınlığını 0.001 milimetre veya 0.0001 inç gibi yüksek bir doğrulukla ölçebilir ve çeşitli kalınlık ölçüm uygulamalarında yaygın olarak kullanılır.
Kullanıcılar, iş parçasını hasar vermeden, ölçülen malzemenin yalnızca bir tarafından kalınlığı ölçebilirler.
TG-5600DL, kalınlık okumalarını ve A-scan'leri aynı anda görüntüleyebilir, bu da kullanıcıların dalga formlarını kontrol etmelerini sağlar. Yankı ekranı, kullanıcıların ölçümü kontrol etmelerine yardımcı olur, böylece kalınlık ölçüm aralığı geniş olur, ölçüm değerleri doğru olur ve malzeme ile ilgili ölçüm hataları da önlenebilir. B-scan fonksiyonu, ölçülen iş parçasının alt profilini gözlemlemek için kullanılır. Prob, iş parçasının yüzeyi boyunca hareket ederek iş parçasının kesitini görüntüler.
Bu ölçer, üretim, metal işleme endüstrisi, havacılık, demiryolu taşımacılığı, kimya endüstrisi, emtia denetim endüstrisi ve diğer test alanlarında kullanılabilir. Çeşitli plakaları ve işlenmiş parçaları doğru bir şekilde ölçmenin yanı sıra, üretim ekipmanlarındaki çeşitli boruları ve basınçlı kapları, kullanım sırasında korozyona uğradıktan sonra incelme seviyelerini daha fazla izlemek için izlemek, tahribatsız muayene endüstrisinde vazgeçilmez bir araçtır.
Depolama fonksiyonu isteğe bağlıdır, müşterilerin farklı ihtiyaçlarına göre ve dahili büyük kapasiteli veri kaydedici, 100.000'e kadar kalınlık ölçüm değeri ve 400 dalga formu depolayabilir. Çok katmanlı kalınlık ölçümü, ultra yüksek çözünürlük, geniş aralıklı kalınlık ölçümü, dijital gürültü azaltma ve pencere modu, iç duvar oksit tabakası, gerçek zamanlı iletişim, çok kanallı ve diğer seçenekler gibi daha fazla fonksiyon isteğe bağlı olabilir.
Ana Parametreler
| Cihaz Özellikleri |
| Çalışma Prensibi |
P-E (Darbe-Yankı), I-E (Arayüz-Yankı), E-E (Yankı-Yankı), I-ME (Çoklu Yankılar), E-EV (Yankı Doğrulama) |
| Prob Tipi |
Gecikme hattı probu, Temas probu, Membran probu, Kalem tipi prob, Daldırma probu |
| Kalibrasyon |
Prob sıfırlama, Hız kalibrasyonu, 1 Nokta kalibrasyonu, 2 Nokta kalibrasyonu, Hız Ayarı |
| Kalınlık Aralığı |
0.01mm～38m, Test edilen malzemeye, prob yüzey koşullarına, sıcaklığa ve seçilen yapılandırmaya bağlı olarak.
0.15mm～30mm (Standart D15A probu, çelik)
|
| Malzeme Hız Aralığı |
310 - 18699m/s, ve bilinen kalınlıkla hızı ölçebilir |
| Çözünürlük |
İsteğe bağlı 0.1/ 0.01/0.001mm |
| Prob Frekansı |
0.5MHz～20 MHz |
| Ölçüm Birimi |
mm, inç, μm, mil |
| Güncelleme Hızı |
Saniyede 4Hz, 8Hz, 16Hz isteğe bağlı |
| Güç Kapatma |
Boşta kaldığında 5, 10 veya 20 dakika sonra otomatik olarak kapanır veya manuel olarak |
| Ekran Tipi |
2.4 inç (320 × 240 nokta matrisi) TFT renkli ekran LCD ekran |
| Doğrultma Modu |
RF, RF-, FULL, HALF+, HALF |
| Görünüm Modu |
A-SCAN, B-SCAN, DİJİTAL, YAKALA, FARK, ALARM |
| Depolama |
100.000 kalınlık değeri ve 400 parametre ayar dosyası depolayabilir (İsteğe bağlı) |
|
|
|
|
| Kazanç |
Farklı test koşulları için Düşük, Orta veya Yüksek |
| Ekran Modu |
Normal, Minimum / Maksimum yakalama, FARK/RR% |
| V-Yolu Düzeltmesi |
Otomatik |
| Güncelleme Hızı |
Seçilebilir 4Hz, 8Hz, 16Hz |
| MalzemeHız Aralığı |
500 ila 9999m/s (0.0197 ila 0.3937in/us) |
| Diller |
Seçilebilir Çince, İngilizce, Japonca |
| Alarm Ayarları |
Minimum ve Maksimum alarmlar. 0.25 mm ila 508 mm (0.010" ila 20.00") aralığı. Alarmda dinamik dalga formu renk değişimi |
| Güç Gereksinimleri |
2 adet AA boy pil |
| Çalışma Süresi |
Yaklaşık 40 saat |
| Cihaz Kapatma |
Seçilebilir HER ZAMAN AÇIK veya 5, 10, 20 dakika hareketsizlikten sonra OTOMATİK KAPALI |
| Çalışma Sıcaklığı |
-10°C ila +50°C (+10°F ila +120°F) |
| Boyut |
153mm X 76mm X 37mm(Y X G X D) |
| Ağırlık |
280g piller dahil |
Ana Ölçüm Fonksiyonları
• Tek elemanlı dönüştürücüler kullanılarak çoğu malzeme ölçümü yapılabilir.
• Ölçüm kalınlık aralığı: 0.01 mm ~ 38 m, ölçülen malzemeye, proba, yüzey koşullarına, sıcaklığa ve seçilen yapılandırmaya bağlı olarak.
• Bilinmeyen ses hızına sahip bir malzemenin ses hızını belirleme
• Yüksek çözünürlük: Normal ekran çözünürlüğü 0.001mm'dir, isteğe bağlı ultra yüksek çözünürlük 0.0001mm'ye ulaşabilir.
• Ölçüm birimleri: milimetre, inç, mikron ve mil.
• Yüksek sıcaklık ölçümü: 500°C'ye kadar sıcaklıklar.
• Sistem varsayılan yapılandırma menüsü: Kullanıcı kolaylığı için, cihazın probunun kullanımına ilişkin varsayılan koşullara göre ayarlanmıştır.
• Duraklatma fonksiyonu: ölçüm sonrası işlem işlemlerine izin verir. Kararlı ölçüm verileri elde etmek için tüm parametreleri ayarlamak uygundur.
• Tam ekran dalga formu görüntüleme fonksiyonu: yankı görüntüleme alanını %20 artırarak operatöre geniş bir pencere deneyimi sunar.
• Yankı yoğunluğu göstergesi: Yankı ne kadar güçlüyse, o kadar fazla gösterge çubuğu görüntülenir, özellikle rakam göstergesi daha kullanışlıdır.
• Zamana bağlı B-tarama modu: Ölçülecek iş parçasının alt profilini gözlemlemek için kullanılır.
• Fark / Azalma Oranı Modu: Ayarlanan noktaya göre kalınlık farkı görüntülenir ve azalma oranının yüzdesi olarak ifade edilir.
• TDG zamanla değişen kazanç: Başlangıç darbesi veya arayüz yankısı, başlangıç kazancını azaltarak etkili bir şekilde azaltılabilir ve test edilen numunenin alt yankısı, maksimum kazancı artırarak artırılabilir, bu da ölçümü kolaylaştırır.
Ölçüm Modu: Darbe-Yankı (P-E), Arayüz-Yankı (I-E), Yankı-Yankı (E-E), Çoklu yankı (I-ME), Çift yankı doğrulama (E-EV)
Standart Konfigürasyon
| Öğeler |
Miktar |
|
TG-5600DL
Ultrasonik Kalınlık Ölçer
|
1 |
| Prob |
1 |
| Kablo |
1 |
| Kauçuk Kılıf |
1 |
| Alkalin Piller |
- |
| Kavut Şişesi |
1 |
| Kutu |
1 |
| Kullanım Kılavuzu |
1 |
| Kalibrasyon Sertifikası |
1 |
İsteğe bağlı aksesuarlar
| Problar |
Kablolar |
| Kauçuk Kılıf |
Adım Blokları |
| Gecikme Hatları |
Kavut Maddesi |
| Koruyucu film |
Yazılım Seçenekleri |
Tablo, çeşitli yaygın malzemelerdeki ultrasonun yayılma hızını listeler. Yalnızca referans amaçlıdır. Bu malzemelerin gerçek hızı, örneğin malzeme bileşimi, tanelerin tercih edilen yönelimi, gözeneklilik ve sıcaklık gibi çeşitli nedenlerle tablodaki hızdan farklı olabilir. Bu nedenle, en iyi ölçüm doğruluğunu elde etmek için, belirli bir malzemenin hızını doğrulamak için öncelikle o malzemeden yapılmış bir numune test edilmelidir.
Malzeme Hız Listesi
| Malzeme |
Hız (m/s) |
| Çelik 20# |
5891 |
| Alüminyum |
6320 |
| Krom |
6200 |
| Bakır |
4660 |
| Altın |
3251 |
| Demir |
5930 |
| Kurşun |
2160 |
| Magnezyum |
5806 |
| Gümüş |
3607 |
| Titanyum |
6098 |
| Çinko |
4193 |
| Tungsten |
5181 |
| Kalay |
3320 |
| Pirinç |
4380 |
| Gri Dökme Demir |
4600 |
| Cam |
5766 |
| Naylon |
2610 |
| Paslanmaz Çelik 304 |
5334 |
| PVC |
2392 |
| Silikon |
9620 |
| Kuvars Cam |
5655 |
Not:Yukarıdaki tablo yalnızca referans amaçlıdır. Gerçek hız kalibrasyonu için 6.2 hız kalibrasyonuna bakınız.
