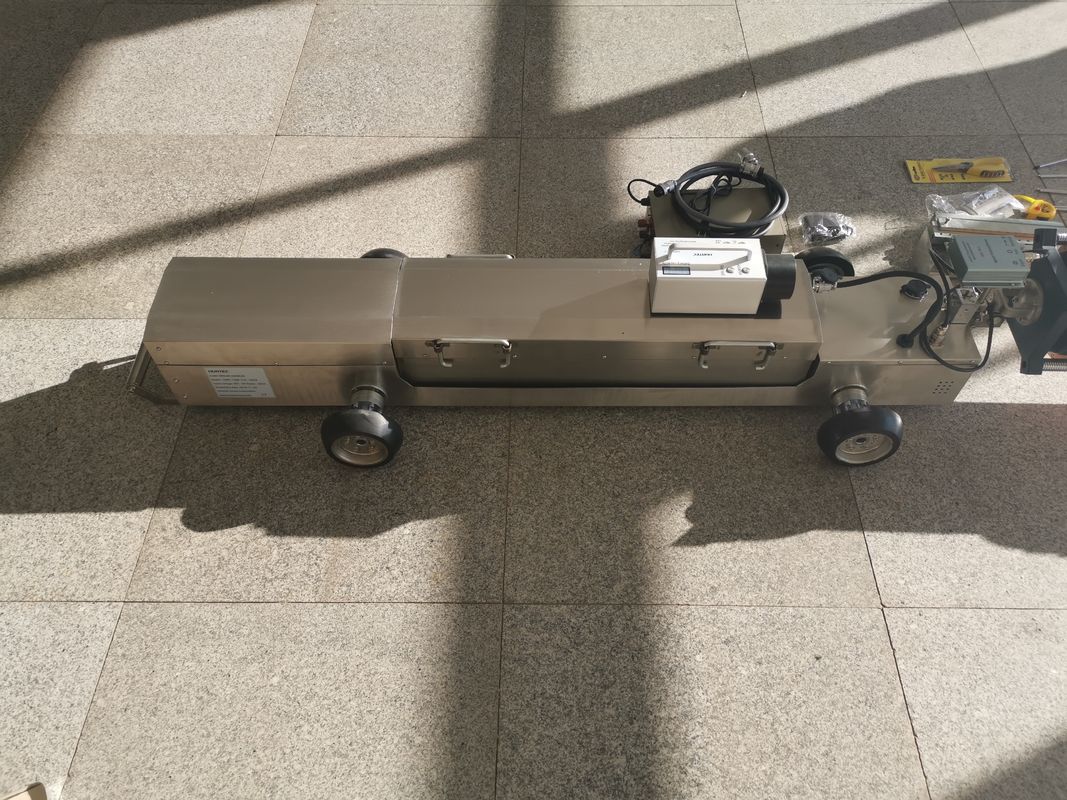

HUATEC X-ray Boru Tarayıcı HXPC-100B1
Ana tespit nesneleri
·Boru çevresel kaynak muayenesi: Boru alın çevresel kaynaklarının %100 panoramik pozlaması, gözeneklilik, cüruf dahil olma, nüfuz etmeme, çatlaklar vb. kusurları tespit etmek için yapılır. Bu tür tespit, dairesel kaynak görüntülemesini sağlamak için tipik olarak 360 ° x 30 ° X-ışını ışını kullanır.
·Boru gövdesinin korozyon ve et kalınlığı tespiti: Borunun iç duvarının korozyonunu, erozyonunu ve et kalınlığı kaybını, yalıtım katmanlı borunun yalıtım katmanı altındaki korozyonu (CUI) dahil olmak üzere tanımlayabilir ve genellikle kapatma veya yalıtım katmanının soyulmasını gerektirmez.
·İç yapısal anormallikler: Boru içinde tıkanıklıklar, birikintiler, deformasyonlar veya diğer mekanik hasarlar bulunur.
Parametreler
|
Tarayıcı modeli
|
HXPC-100B1X
|
|
Uygulanabilir boru iç çapı
|
Φ400-1100 mm
|
|
Temizleme borusu optimum tırmanma eğimi
|
12°
|
|
kontrol yöntemi
|
Manyetik konumlandırma
|
|
çıkış voltajı
|
150-250 kv
|
|
Çıkış akımı
|
3 mA
|
|
pozlama süresi
|
0-3 dk
|
|
konumlandırma doğruluğu
|
±5 mm
|
|
Seyahat hızı
|
12 m/dk
|
|
Pil voltajı / kapasitesi
|
108V/7AH,108V/12AH
|
|
Pozlama yapmadan yürüme mesafesi
|
2000m
|
|
Uygulanabilir et kalınlığı
|
≤34mm
|
|
Tarayıcı Toplam uzunluk mm
|
2100(gövde1100mmayakkabı550mm)
|
|
Sürüş modu
|
Tek sürücü
|
|
odak noktası boyutu
|
2.0*2.0
|
|
X-ışını radyasyon açısı
|
360°*30°
|
|
Çalışma ortam sıcaklığı
|
-20°C ila +75°C
|
|
depolama sıcaklığı
|
0°C ila +60°C
|
|
Uygulanabilir çevresel nem
|
≤85%
|
|
Pil kutusu ağırlığı
|
21Kg,42Kg
|
|
Jeneratör ağırlığı
|
13kg
|
|
Tırmanma ağırlığı
|
30kg
|
|
Tarayıcının dönüş yarıçapı
|
＞7D
|
|
Jeneratör tipi
|
HUATEC XXGH-2505 seramik tüp
|
Özellikler
l Ekipmanları ses dinleyerek kontrol etmekten farklı olarak, operatörler pozlama anlarını kontrol edebilir ve X-ışını boru tarayıcılarını manyetik yönlendirici aracılığıyla ileri veya geri hareket ettirebilir.
l Manyetik konum belirleyiciler aşağıdaki özelliklere sahiptir: daha yüksek konumsal doğruluk, güçlü nüfuz etme ve daha yüksek stabilite. Manyetik verici elektrikli ekran ile donatılmıştır.
l X-ışını boru tarayıcıları pilin voltajını gösterebilir ve pilin kullanımını doğrudan yargılayabilir.
l X-ışını boru tarayıcılarının yazılımı hata kodları ile yazılmıştır. Ekipman arızalarını tespit etmek için lütfen hata kodu tablosuna bakın.
l X-ışını boru tarayıcısı daha küçük boyuta, daha hafif ağırlığa sahiptir ve nakliye ve operasyon için daha uygundur.
l Suya maruz kalma koruması, 20 dakika kimsenin çalışmaması koruması vb. dahil olmak üzere her türlü koruma fonksiyonu ile donatılmıştır.
l Modüler tasarım sayesinde kullanıcılar kontrol cihazını, devre kartını ve diğer parçaları kolayca değiştirebilir.
l Jeneratör, küçük bir 2005 taşınabilir çevresel konik hedef kusur dedektörü kullanır: kontrol cihazı ve makinenin başlığı ayrılmıştır, bu da kullanıcıların değiştirmesi, hata ayıklaması ve test etmesi için daha uygundur. Jeneratör kontrol cihazı ile donatılırsa, tüm set taşınabilir bir kusur dedektörü olarak kullanılabilir.
l Tarayıcı sahte bir yük ile donatılmıştır ve süre 0.2 dakika olarak ayarlanmıştır. Tarayıcı, boru başlığı bağlanmadan pozlama, ileri veya geri hareket etme gibi gerçek yük çalışmasını simüle edebilir. Bu fonksiyon, kullanıcıların arızayı nasıl konumlandıracağını ve belirleyeceğini öğrenmesini sağlar.
l Uzatma mili anahtarsız bağlantı kullanır, bu da değiştirmeyi daha uygundur.
l Manyetik alıcı, farklı çapların gereksinimlerini karşılayan 8 vites aralığına sahiptir.
