Magnaflux Pasta Alanı Göstergesi

Magnaflux Pie Alan Göstergesi

Genel Bakış

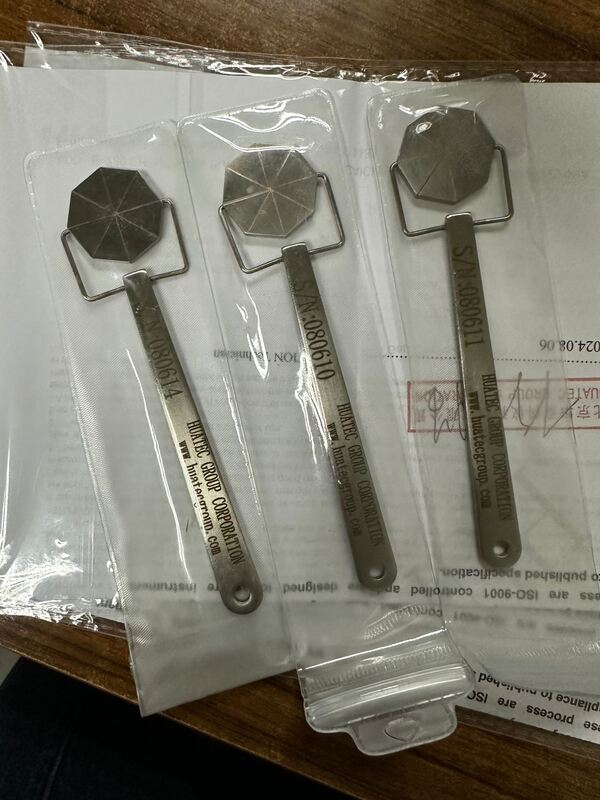

Pie Gauge, bir yüzeydeki manyetik akının yönünü hızlı bir şekilde doğrulamak için kullanılan bir araçtır. Sekiz adet demirli segmentten yapılmış olup, tek bir parça halinde lehimlenerek demir dışı süreksizliklerden oluşan bir yıldız deseni oluşturur. Sekiz doğrusal süreksizlik her yönde göstergeler sağlar. Genellikle yeke muayenesi için kuru tozlarla birlikte kullanılan Pie Gauge, herhangi bir açıda tutulabilir ve manyetik akının yönüne dik göstergeler üretecektir. Döner başlıklı demir dışı sap.

Talimatlar

Görünür pie bölümleri aşağı bakacak şekilde pie gauge'ı test yüzeyine mümkün olduğunca düz bir şekilde yerleştirin. Yüzeyi mıknatıslayın ve manyetik parçacıklar uygulayın. Göstergeler, manyetik akının yönünü kesen çizgiler boyunca oluşacaktır. Manyetik akıya dik göstergeler, açılı göstergelere göre daha güçlü ve daha iyi tanımlanmış olacaktır. Manyetik akıya paralel (hizalı) hiçbir gösterge oluşmayacaktır. Not: pie gauge manyetik alan gücünü göstermez.
