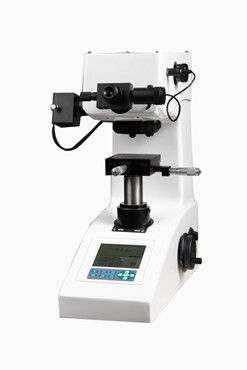

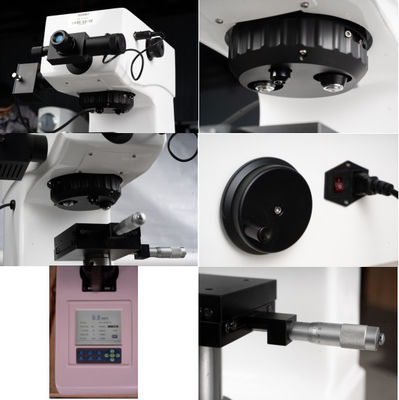

HVS-100MDX-AXY Tam Otomatik Kule Dijital Ekran Dokunmatik Ekran Vickers Sertlik Testörü
HVS-100MDX-AXY tam otomatik mikro Vickers sertlik test cihazı iki parçadan oluşur:
Ben... THV-100MDX Otomatik Kule Dijital Ekran Dokunmatik Ekran Vickers Sertlik Testörü
Ben... HVS-AXY VickersSertlik otomatik ölçüm ve kontrol sistemi
HV-100MDX Otomatik Kule Dijital Ekran Dokunmatik Ekran Vickers Sertlik Testörü
Ⅰ,Ürün Tanıtımı:
HV-100MDXOtomatik kule dijital dokunmatik ekran Vickers sertlik testera:
1. 10 seviye test gücü, maksimum kuvvet 100 kg
2. Otomatik Tuğla Kulesi
3. Sertlik değerinin otomatik sayısal gösterimi
4. 8 inç.dokunmatik ekran arayüzü, kullanımı kolay
Ⅱ,Ana Özellikleri
1. Standart içindeki tüm test kuvvetlerini karşılayan 10 test kuvveti seviyesi
2. 8 inç.Kullanıcılar için kullanımı kolay dokunmatik ekran arayüzü;
3. Döner kule, ihtiyaç duyulduğunda düşük büyütme ile çok çeşitli örnek konturlarını taramak için kullanılabilen 10X ve 20X farklı büyütme objektif lensleriyle donatılmıştır.
4. Hem 10X hem de 20X büyütme objektif lensleri ölçüm için kullanılabilir ve 40X isteğe bağlıdır.
5. Sınav sırasında basınç başlığı ve objektif lens otomatik olarak birbirleriyle değişir ve test noktası otomatik olarak doğru bir şekilde konumlandırılır.
6. Standart sertlik bloklarına veya uzunluk ölçeklerine göre kalibre edilebilir veSertlik düzeltmesi, yüksek, orta ve düşük sertlik değerlerine göre otomatik olarak gerçekleştirilebilir, böylece sertlik değeri daha doğru olur.
7. Çeşitli sertlik değerleri arasındaki dönüşüm;
8. Tüm test parametreleri ve test sonuçları, veri işleme ve test raporunun çıkışını kolaylaştırmak için Excel formatında bir USB flash sürücüsüne saklanır.
9. Test ayarları şifrelenmiş olarak korunmuştur.
10. Işık kaynağı, uzun ömürlü ve ampulün değiştirilmesi gerekmeyen bir LED lambası kullanır.
11. Dahili kamera, daha net görüntüler;
12. Çince ve İngilizce de dahil olmak üzere çeşitli diller seçimi için kullanılabilir;
Ⅲ,Teknik parametreler:
|
model
|
HV-100MDX
|
|
Test gücü
|
2.0 Kgf (19.6N), 3.0 Kgf (29.4N), 5.0 Kgf (49.0N), 10.0 Kgf (98.0N), 20.0 Kgf (196N), 30.0 Kgf (294N), 50.0 Kgf (490N),60.0 Kgf (588N),80.0 Kgf (784N),100.0 Kgf (980N)(Güç değeri özelleştirilebilir)
|
|
Uygulama standartları
|
GBT4340.1, GBT43402, ASTM_E92
|
|
Sertlik değerinin dönüştürülmesi
|
GB1172-99 ve ASTM standartlarına göre
|
|
Kesinlikle.
|
JJG260-91, JIS B 7725, JIS B 7734, GB/T3430.2-99
ASTM E-384, ISO 6507-2, ISO 4546
|
|
Yükleme yöntemi
|
Otomatik yükleme / tutma / boşaltma
|
|
Döner kule mekanizması
|
Otomatik, manuel
Objektif lens - indenter - objektif lens otomatik geçiş ve dönüş
Otomatik kule, manuel kule dönüşü olmadan hızlı ve kolay bir işlem sırası sağlar ve objektif lensinin ve indenterin otomatik olarak değiştirilmesini sağlar.Objektif lens merkezi ve indenter merkezi 1 mikron içinde tam olarak hizalandırılırObjektif lens merkezi konumu ayarlanabilir.
|
|
En düşük test birimi
|
0.01 μm
|
|
Veri Çıktısı
|
LCD ekran okuma, doğrudan EXCEL formatında USB kaydetmek
|
|
Dönüştürme ölçeği
|
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
|
|
Sertlik deneme aralığı
|
8~2900HV
|
|
Deneme gücü uygulama yöntemi
|
Otomatik (yükleme, tutma, boşaltma)
|
|
Ölçme gözlüğü
|
Elektronik 10x
|
|
Objektif lens
|
10X, 20X
|
|
Toplam büyütme
|
100X, 200X
|
|
Test gücü tutma süresi
|
1 ~ 99'lar
|
|
En fazla izin verilen numune yüksekliği
|
160 mm
|
|
Girinti merkezi ile dış duvara olan mesafe
|
160 mm
|
|
boyut
|
580*190*700 mm
|
|
Ağırlık
|
Yaklaşık 55 kilo.
|
|
Güç kaynağı
|
AC220V+% 5, 50-60 Hz
|
Ⅴ,Standart aksesuarlar:
|
Adı
|
miktarı
|
Adı
|
miktarı
|
|
Mikrometre gözlüğü
|
1
|
Düz test tahtası
|
1
|
|
Vickers sertlik testi bloğu
|
2 parça
|
Yedek sigorta (2A)
|
2 parça
|
|
Güç kablosu
|
1 kök
|
Toz torbası
|
1
|
|
USB flash sürücüsü
|
1
|
kalem
|
1
|
|
Altıgen anahtar (2.5mm)
|
1
|
Düzleştirme ayakları
|
4
|
|
Ürün sertifikası, garanti kartı
|
1 porsiyon
|
el yazması
|
1 porsiyon
|
HVS?? AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi
HVS-AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi, Naibo tarafından bağımsız olarak geliştirilen bilgisayar kontrollü bir sistemdir ( yazılım kayıt sertifikası numarası: 2016SR176822).Kusursuz bir sertlik testçisi otomatik ölçüm sistemi oluşturmak için Vickers sertlik testçilerinin çeşitli modelleri (Micro Vickers dahil) ile sorunsuz bir şekilde bağlanır.
Bu otomatik sertlik ölçüm sistemi, öncelikle çeşitli metallerin ve bazı metal olmayan malzemelerin Vickers sertlik testleri için kullanılır.Çeşitli metal parçaların ve parçaların ısıl sonrası işlemden sonra sertliğini ölçebilirAynı zamanda etkili sertleştirilmiş katman derinliğini, kaplamaların ve kaynakların ısı etkilenen bölgelerini ölçmek için de uygundur.Ayrıca çeşitli metal parçalarının iç metallografik yapısını gözlemlemek ve yakalamak için de kullanılabilir., görüntüleme ve baskı görüntüler.
Sistem, özellikle yüzey sertliğini, sertlik eğrisi dağılım eğrisini ve ısı ile işlenen parçaların etkili sertleştirilmiş katman derinliğini ölçmek için uygundur.
一, Teknik parametreler
1. Kamera.5 ile dahilimilyonPikseller ve görüntü net.
2. Bilgisayarişletim sistemi: Windows 10
3. Yüksek hassasiyetli otomatik XY aşaması
|
Sürücü motor
|
Step motor
|
|
Sürücü kontrolü
|
XY eksenindeki hareket hızı yazılım aracılığıyla esnekçe değiştirilebilir
|
|
boyut
|
110 × 110 mm
|
|
En yüksek hareket mesafesi
|
XY yönünde 50 × 50 mm
|
|
Minimum hareket mesafesi
|
1mm
|
|
Hareket Hızı
|
1-10mm/s, ayarlanabilir
|
|
Yer değiştirme tekrarlanabilirliği
|
1mm-3mm içinde
|
|
Sahne hareketi modu ayarlaması
|
Fare ile arayüzün herhangi bir noktasına tıklayarak noktaları otomatik olarak seçebilir, düz çizginin başlangıç konumunu ve rastgele hareket pozisyonunu ayarlayabilirsiniz,ve otomatik XY çeviri aşamasının hareketini kontrol etmek için fare tıklayarak 8 yöndeHızı ayarlayabilir, otomatik olarak sıfırlayabilir ve istedikleri zaman koordinatları temizleyebilirsiniz.
|
4. Ölçüm ve kontrol yazılımı
|
Sistem Tanımı
|
Panoramik tarama ve kenar taraması yapabilir.Otomatik olarak sürekli presleme, yük tutma, okuma ve veri kaydı tamamlanır.
İhtiyaçlarınıza göre düz çizgilerden, zigzag çizgilerinden, dairelerden, kemerlerden, rastgele noktalardan, matrislerden ve kendi kendine öğrenme modlarından seçim yapın;Düz olmayan yüzeylerdeki belirsiz içe çekimlerin bilgi işleme yazılımı ile okunabilmesini artırmak;
Örneğin sürekli ölçümünden sonra oluşan sertleştirilmiş katmanın derinliği tablo şeklinde gösterilir.
Çeşitli ölçüm verilerini, sertlik değeri tablosunu, sertleştirilmiş katman derinliğini, maksimum değeri, ortalama değeri ve asgari değeri kolayca çıkarabilir.
|
|
Sertlik denetleyicisi kontrolü
|
Sertlik denetleyicisinin otomatik kontrolü: otomatik kule (objektif lens, indenter, objektif lensin otomatik anahtarı), otomatik yükleme, otomatik ölçüm kontrolü
Mikrohardness testerin ışık kaynağının parlaklığı ayarlanabilir
Objektif lens dönüşümünü kontrol etmek ve yazılım arayüzünde hesaplama parametresi değişikliklerini yansıtmak için seçin
Ağırlık testi indenter otomatik olarak yük pozisyonuna girmek, yüklemek, tutmak, boşaltmak ve otomatik olarak ölçüm lens pozisyonuna dönmek için kontrol seçin veya başlayın
Sertlik denetleyicisi tarafından ayarlanan yük otomatik olarak yazılım arabiriminde yansıtılabilir
|
|
Sahnenin hareketini kontrol edin (Patten)
|
Yazılım sistemi, programlanmış hareketleri gerçekleştirmek için otomatik aşamayı kontrol edebilir ve şunları yapabilir:
1) Ölçüm modu (Random A)
Bu modu kullanın ve keyfi bir noktayı okuyun.
2) Ölçüm modu (Random B)
Seçilen koordinat konumunu herhangi bir açıyla döndürün.
3) Yatay (X eksen) baskı ve okuma yapın
4) Uzunluk (Y eksen yönü) baskı ve okuma
5) Ölçüm Modu (Hattı A)
Bu modu kullanarak, yüzeyi açılı bir yönde vurmak ve okumak için (Z şeklinde hareket, yani kavanoz derinliği ölçümü için kırık çizgi hareketi).
6) Ölçüm Modu (Hattı B)
Bu modu sabit aralıklarla basıp okumak için kullan.
7) Koordinat hareketini ve diğer hareket programlama yöntemlerini izleyin
Yukarıdaki aynı anda 8 düz çizgi ayarlayabilir ve her düz çizgi 999 pozisyon ayarlayabilir
|
|
Ölçüm yöntemi
|
Otomatik mod: Otomatik yükleme + otomatik ölçüm + ölçüm sonuçlarının otomatik görüntülenmesi
Manual mod ölçümü seçeneği
|
|
Görüntü edinme/tanımlama yöntemleri
|
Yüksek kaliteli, yüksek çözünürlüklü 5 milyon çözünürlüklü kamera ve büyük boyutlu orijinal görüntü edinimi kullanmak;Çoklu görüntü sıkıştırma yöntemlerinin kullanımı kolaydır (resim ve ölçüm sonuçları BMP ve JPG gibi yaygın dosya biçimlerinde depolanır).
Otomatik Vickers alçaltma ölçüm sistemi, piksel tanıma teknolojisini kullanır.Vickers sertlik inceleme yazılımı ile inceleme yapın.Analiz yazılımı, dijital görüntü işleme teknolojisini ve kenar segmentasyon algoritmasını kullanarak test içi kenarını çıkarır.ve daha sonra test indentation örnekleme sinyalini analiz etmek için dalgalar çoklu çözünürlük teorisi kullanır. En az kare yöntemi, mikro sertlik içi içi kenarını çıkarmak için girinti kenarını düz bir çizgiye uygun hale getirmek için kullanılır.Bu yöntem hızlı ve doğru mikrostructure Vickers sertlik testin kazık alanı çıkarmak ve otomatik olarak Vickers sertlik değerini hesaplayabilir, bu nedenleDüz olmayan yüzeylerdeki belirsiz çukurların okunabilirliğini artırmak.
|
|
Otomatik ölçüm zamanı
|
Yaklaşık 0.3 saniye / 1 çukur
|
|
Ölçüm tekrarlanabilirliği
|
±1,0% (700HV/500gf)
|
|
En az ölçülebilir alçaklık
|
Yaklaşık 5mm (otomatik ölçüm)
|
|
En küçük ölçüm birimi
|
0.01mm
|
|
dil
|
İngilizce
|
|
Veri çıkış biçimi/
Düzenleme Özellikleri
|
Denetim raporları kullanıcı gereksinimlerine göre özelleştirilebilir;
Veri işleme yazılımı aracılığıyla, numuneyi sürekli ölçtükten sonra oluşturulan sertleştirilmiş katmanın derinlik değerleri tablo şeklinde görüntülenebilir.
Çeşitli ölçüm verilerini, sertlik değeri tablosunu, sertleştirilmiş katman derinliğini, maksimum değeri, ortalama değeri, minimum değeri ve sertlik değerleri ile renkli görüntüleri görüntüleyip çıkarabilir;
Sertlik değerleri, sertlik tabloları, sertleştirilmiş katman derinlik grafikleri, and image insertion data can be flexibly edited and printed in WORD (EXCEL optional) to produce test reports containing mathematical statistics and hardened layer depth curves (WORD format) (EXCEL optional)Gözlenen örnek topografisi de basılabilir ve kaydedilebilir, bu da içi ve arka planın mikrostrukturunu doğrudan yansıtır.Metallografik analiz ve gözlem aynı zamanda farklı büyütme hedefleri altında da yapılabilir..
|
二, Tedarik alanı:
|
|
HVS- Evet.AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi
|
1 set t
|
|
1
|
Otomatik basamak ve tahrik kutusu (150- Evet.150 mm, X, Y yolları 50 mm)
|
- Bir porsiyon.
|
|
2
|
Marka Bilgisayarı
|
- Bir porsiyon.
|
|
3
|
Endüstriyel dijital kamera 1.3 milyon piksel
|
- Bir porsiyon.
|
|
4
|
Optik adaptör ve C montajı
|
- Bir porsiyon.
|
|
5
|
USB flash sürücüsü (HVS-AXY yazılımı içeren)
|
% 1
|
三, Satış sonrası hizmet
1. Teslim Zamanı
Teslimat, sözleşmenin imzalanmasından ve yürürlüğe girmesinden sonra 10 iş günü içinde yapılacaktır.
2. Teknik veriler
1) Alıcıya fabrika kalitesi doğrulama garantisi ve aletle birlikte tam tesadüfi teknik bilgiyi sağlamalıdır.
2) Alıcıya, aletin montaj, kullanım, bakım, kullanım ve onarım kılavuzu da dahil olmak üzere, araçla birlikte, kullanım kılavuzunun Çince versiyonunu sağlamalıdır.
3) Bağımsız fikri mülkiyet haklarına sahip özel yazılım ve yedek CD rastgele sağlanır ve kullanıcılar yazılımı ömür boyu kullanma hakkına sahiptir.
3. Montaj, devreye alma, kabul ve eğitim
1) Uygulamanın ulaştıktan sonra ücretsiz monte ve hata ayıklamasından sorumludur.
2) Kullanıcının tesisinde, her iki taraf da ilgili ulusal standartlara, teknik anlaşmalara, yapılandırma listelerine göre ekipmanın görünümünü, işleyişini ve doğruluğunu denetlemeli ve kabul etmelidir.Ürün teknik parametreleri ve fabrika teknik göstergeleri;
3) Ekipmanın nihai kabul edilmesinden sonra tedarikçi, kullanımı hakkında ücretsiz bir yerüstü eğitimden sorumludur. maintenance and repair procedures of the equipment to the user's operating technicians for a period of 2 working days (to ensure that the user's technicians can operate independently and perform basic maintenance on the equipment).
4. Garanti ve Onarım
1) Ürünün kalite güvence süresi:12aylar;
2) Ekipmanın nihai kabul edilmesinden sonra, garanti süresi boyunca parçalar ve hizmetler ücretsiz olarak sağlanacaktır ve zamanında ve etkili olacağı garanti edilir.(Onaylama tamamlandıktan sonra, garanti süresi her iki taraf tarafından kabul imzası tarihinden itibaren hesaplanacaktır)
3) Ekipmanın garanti süresi sona erdikten sonra, hala teknik destek sağlayabilir ve tercihli yedek parça tedarik edebiliriz.
5. Satış sonrası hizmet taahhüdü
1) Hayat boyu bakım hizmetleri sağlamak için Çin'de sabit bakım servis merkezleri ve profesyonel bakım personeli var;
2) Ekipman bozulduğunda, tedarikçi, kullanıcının bilgisini aldıktan sonra 8 saat içinde yanıt vermelidir, 48 saat içinde kullanıcının yerine ulaşmalıdır.Sorunu ortadan kaldırın ve ekipmanları 3 iş günü içinde kullanıma verin.Ekipmanın tamir için fabrikaya geri verilmesi gerekiyorsa,tedarikçi, kullanıcının denemesinin ve denetlemesinin normal şekilde yürütülebilmesini sağlamak için benzer ekipmanları geçici kullanım için sağlayacağını garanti eder..
3) Garanti süresi boyunca kullanıcıyı en az bir kez ziyaret etme garantisi;
4) Kullanıcılara gereksinimlerine göre ücretsiz teknik destek sağlamak.
