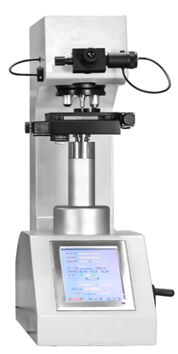

HVS-1MDT-AXY Otomatik Dönen Kule Dokunmatik Ekran Mikroskobik Vickers Sertlik Ölçer
HVS-1MDT-axy Otomatik Mikroskobik Vickers Sertlik Ölçer iki bölümden oluşur:
l HV-1MDT otomatik dönen kule dokunmatik ekran mikro sertlik ölçer
l HVS - AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi
一,HV-1MDT otomatik dönen kule dokunmatik ekran mikro sertlik ölçer
Ürün tanıtımı
HV-1MDT otomatik taret dijital mikro sertlik ölçer, optik çapraz ray kaldırma mekanizmasını benimser, kuvvet değeri doğrudur, görüntü nettir, ideal bir üst düzey mikro sertlik ölçerdir.
Ana özellikler
1. 8 inç dokunmatik ekran arayüzü, kullanımı kolay;
2. Test sırasında, basınç kafası ve objektif lens birbirini otomatik olarak değiştirir ve test noktasının otomatik konumlandırılması doğrudur;
3. Optik çapraz raylı kaldırma mekanizması, kılavuz doğruluğunu sağlamak için benimsenmiştir; Kremayer ve pinyon iki kademeli kuvvet iletimi, hızlı ve kararlı kuvvet iletimi sağlayabilir;
4. LED ışık kaynağı, uzun ömürlü, ampul değiştirmeye gerek yok;
5. Dahili kamera ile donatılabilir, görüntü daha nettir.
6 standart sertlik bloğu veya uzunluk ölçeğine göre kalibre edilebilir, yüksek, orta ve düşük sertlik değerine göre otomatik olarak sertlik düzeltmesi için, sertlik değeri daha doğrudur.
7. Tüm test parametreleri ve sonuçları, veri işleme ve test raporu çıktısı için uygun olan Excel formatında USB flash diskte saklanır;
8. Çeşitli sertlik değerleri birbirine dönüştürülür;
9. Test ayar parametreleri şifre ile korunmaktadır;
10. Çince ve İngilizce gibi en az 3 dil mevcuttur;
11. RS-232 arayüzü ile bilgisayara bağlanabilir (isteğe bağlı);
12. Maksimum test kuvveti 2kg.
Teknik parametreler
|
Model
|
HV-1MDT
|
|
Test kuvveti
|
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N)
|
|
Standartlara uygunluk
|
GB/T4340.2,ASTM E92
|
|
Ölçüm çözünürlüğü
|
0.01µm
|
|
Veri ekranı çıktısı
|
8 "dokunmatik ekran ekran okuması, 20 çeşit test sonucunu saklayabilir, U disk ile donatılmış, isteğe bağlı dahili yazıcı ve RS-232 arayüzü
|
|
Dönüşüm cetveli
|
Rockwell, Brinell
|
|
Sertlik test aralığı
|
8~2900HV
|
|
Test Kuvveti uygulama yöntemi
|
Otomatik (yükleme, tutma, boşaltma)
|
|
Büyütme
|
400X(test),100X(Test ve gözlem)
|
|
Test kuvvetinin yük tutma süresi
|
1-99s
|
|
Maksimum izin verilen numune yüksekliği
|
100mm
|
|
Baş ile duvar arasındaki mesafe
|
130mm
|
|
X-Y Test tezgahı
|
Boyut:100*100mm Maksimum hareket:25*25mm
|
|
Boyut
|
540*260*650mm
|
|
Ağırlık
|
Yaklaşık 50Kg
|
|
Güç
|
AC220V+5%,50-60Hz
|

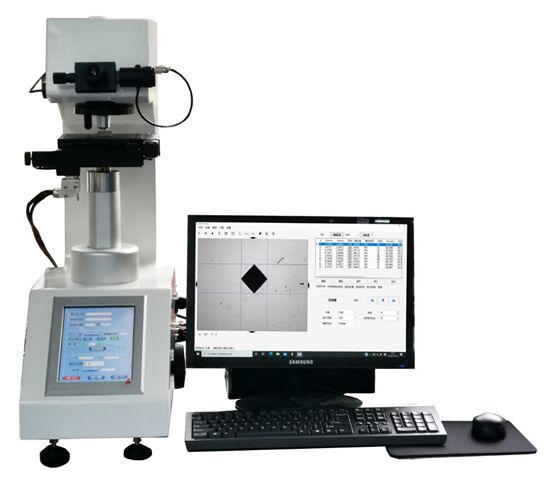

二,HVS - AXY Vickers sertlik otomatik ölçüm ve kontrol sistemi
HVS- AXY Vickers Sertlik Ölçüm ve Kontrol Sistemi, şirket tarafından bağımsız olarak geliştirilen bir bilgisayar otomatik ölçüm ve kontrol sistemidir. Çeşitli tip Vickers Sertlik Ölçerlerle (mikro-Vickers dahil) sorunsuz bir şekilde bağlanarak mükemmel bir otomatik sertlik ölçüm sistemi oluşturur.
Otomatik sertlik ölçümü, esas olarak çeşitli metallerin ve bazı ametal malzemelerin Vickers sertliğini ölçmek için kullanılır. Isıl işlem sonrası her türlü metal parçanın ve parçanın sertliğini ölçebilir. Aynı zamanda, sertleştirilmiş tabakanın etkin derinliğinin, kaplama tabakasının ve kaynak parçalarının ısı etkilenen konumunun belirlenmesi için uygundur. Ayrıca, çeşitli metal parçaların iç metalografik yapısını gözlemlemek ve görüntüleri toplamak, görüntülemek ve yazdırmak için de kullanılabilir.
Sistem, özellikle ısıl işlem görmüş iş parçasının yüzey sertliğini, sertlik gradyanının dağılım eğrisini ve etkin sertleştirilmiş tabakanın derinliğini ölçmek için uygundur.
Teknik parametreler
1. Kamera dahili 5 megapikseldir ve görüntü nettir.
2. işletim sistemi: Windows 10
3. Yüksek hassasiyetli otomatik X-Y yükleme platformu
|
Sürücü Motoru
|
Step motor
|
|
Sürücü kontrolü
|
X-Y eksenindeki hareket hızı yazılım aracılığıyla esnek bir şekilde değiştirilebilir.
|
|
Boyut
|
110 × 110mm
|
|
Maksimum hareket mesafesi
|
X-Y ekseni yönünde 50 × 50mm
|
|
Minimum hareket mesafesi
|
1mm
|
|
Hareket hızı
|
1-10mm/sn,Ayarlanabilir
|
|
Yer değiştirme tekrar hassasiyeti
|
1um-3um İçinde
|
|
Platform hareket modu ayarı
|
Arayüzdeki herhangi bir noktaya tıklayarak otomatik olarak noktayı seçebilirsiniz, düz çizginin başlangıç konumunu ve rastgele hareketin yerini ayarlayabilirsiniz, fare tıklamasıyla otomatik X-Y yer değiştirme platformu taşıyıcı aşaması 8 yönde keyfi hareket kontrolü için, hız ayarlanabilir, otomatik olarak sıfırlanabilir, keyfi olarak sıfırlanabilir koordinat sıfırı
|
4. Ölçüm ve kontrol yazılımı
|
Sistem açıklaması
|
Sürekli basıncı, yük tutmayı, okumayı, veri kaydını otomatik olarak tamamlar, bir ölçüm yöntemi seçerek tüm ölçüm hızlı bir şekilde otomatik olarak tamamlanacaktır;
Farklı ihtiyaçlara göre düz çizgiler, zikzak çizgiler, daireler, yaylar, rastgele noktalar, matrisler ve kendi kendine öğrenme modları seçin; Veri işleme yazılımı, pürüzsüz olmayan yüzeylerde net olmayan girintilerin okunabilirliğini artırmak için kullanılır;
Numunenin sürekli ölçümünden sonra oluşan sertleştirilmiş tabakanın derinliği tablo şeklinde görüntülenebilir.
Tüm veri ölçüm verilerini, sertlik değeri tablosunu, sertleştirilmiş tabaka derinliğini, maksimum, ortalama, minimum değeri kolayca çıktı alabilir.
|
|
Sertlik Ölçer kontrolü
|
Sertlik ölçer otomatik olarak kontrol edilebilir: otomatik taret (objektif lens, girici, objektif lens otomatik anahtarlama), otomatik yükleme, otomatik ölçüm kontrolü
Mikro sertlik ölçer ışık kaynağının parlaklığını ayarlayabilirsiniz
Dönüşüm için kontrol objektifini seçin ve yazılım arayüzünde parametre değişikliklerini hesaplamak için yansıtın
Sertlik ölçer giricilerini otomatik olarak yükleme konumuna, yüklemeye, tutmaya, boşaltmaya ve otomatik olarak ölçüm objektif konumuna geri dönmeye seçin veya başlatın
Sertlik ölçer tarafından ayarlanan yük, yazılım arayüzünde otomatik olarak yansıtılabilir
|
|
Kontrol nesnesi platformu hareket modu (Desen)
|
Yazılım sistemi, programlama ve hareket için otomatik yükleme platformunu kontrol edebilir, bunlar şunlar olabilir:
1) Ölçüm modu (Rastgele A)
Bu modu isteğe bağlı bir noktayı bastırmak ve okumak için kullanın.
2) Ölçüm Modu (Rastgele B)
Herhangi bir noktayı ölçün ve okuyun. Seçilen koordinat konumunu herhangi bir açıda döndürür.
3) Enine (X ekseni yönü) basınç ve okuma
4) Boyuna (Y ekseni yönü) basınç ve okuma
5) Ölçüm Modu (Çizgi Ayarı A)
Bu modu, açılı bir yönde (zikzak hareketi, yani kırık çizgi hareketinin sertleştirilmiş tabaka derinliği ölçümü) yüzeye bastırmak ve okumak için kullanın.
6) Ölçüm Modu (Çizgi Ayarı B)
Bu modu düzenli aralıklarla basınç ve okuma için kullanın.
7) Yörünge koordinat hareketi gibi mobil programlama yöntemleri
Yukarıdaki 8 çizgi aynı anda ayarlanabilir, her çizgi 999 pozisyon ayarlayabilir
|
|
Ölçüm yöntemi
|
Otomatik mod: otomatik yükleme + otomatik ölçüm + ölçüm sonuçlarının otomatik gösterimi
İsteğe bağlı manuel mod ölçümü
|
|
Görüntü Yakalama/tanıma yöntemi
|
12 megapiksel çözünürlüğe sahip yüksek kaliteli ve yüksek çözünürlüklü kameralar ve büyük boyutlu orijinal görüntü yakalama kullanır; Çeşitli görüntü sıkıştırma yöntemleri kullanımı kolaydır (depolama formatı için kullanılan görüntüler ve ölçüm sonuçları, görüntü depolama formatı BMP, JPG ve diğer yaygın dosya formatları).
Otomatik Vickers girinti ölçüm sistemi, piksel tanıma teknolojisini benimser ve özel Vickers sertlik girinti analiz yazılımı aracılığıyla girinti görüntüsünü analiz eder ve analiz yazılımı deneysel girinti kenarını çıkarmak için dijital görüntü işleme teknolojisi kenar segmentasyon algoritmasını benimser, ve daha sonra mikro sertlik girinti kenarını çıkarma yöntemi, wavelet çok çözünürlüklü teorisi ile test girinti örnekleme sinyalini analiz etmek ve en küçük kareler yöntemi ile girinti kenar çizgisini uydurmaktır, mikro yapının Vickers sertlik testinin girinti alanından Vickers sertlik değerini hızlı ve doğru bir şekilde çıkarabilir ve otomatik olarak hesaplayabilir ve pürüzsüz olmayan yüzeylerde net olmayan girintilerin okunabilirliğini artırabilir.
|
|
Otomatik ölçüm süresi
|
Yaklaşık 0.3sn/1 Girinti
|
|
Tekrarlayan girintileri ölçme
|
±1.0% (700HV/500gf)
|
|
Minimum girinti ölçülebilir
|
Yaklaşık 5mm (otomatik ölçüm)
|
|
Minimum ölçüm birimi
|
0.01mm
|
|
Dil
|
İngilizce
|
|
Veri çıktı formatı/
Düzenleme işlevi
|
Denetim raporu kullanıcı gereksinimlerine göre özelleştirilebilir;
Veri işleme yazılımı aracılığıyla, numunenin sürekli ölçümünden sonra oluşan sertleştirilmiş tabakanın derinliği tablo şeklinde görüntülenebilir.
Çeşitli ölçüm verilerini, sertlik değeri tablosunu, sertleştirilmiş tabaka derinliğini, maksimum, ortalama, minimum değeri kolayca çıktı alabilir, sertlik değeri ile renkli görüntüleri görüntüleyebilir ve çıktı alabilir;
Sertlik değeri, sertlik tablosu, sertleştirilmiş tabaka derinlik grafiği, görüntü ekleme ve diğer veriler, matematiksel istatistikler ve sertleştirilmiş tabaka derinlik eğrisi içeren "WORD" (isteğe bağlı "EXCEL") test raporunda esnek bir şekilde düzenlenebilir ve yazdırılabilir (WORD formatında kaydedilir) (isteğe bağlı "EXCEL"), ayrıca gözlemlenen numune topografisini yazdırabilir ve kaydedebilir. Girinti ve arka planın mikro yapısı doğrudan yansıtılır ve farklı büyütme objektif lensleri altında metalografik analiz yapılır.
|
