PSM-5 Penetrant Sistem Monitör Panel Kalibrasyon Bloğu

PSM-5 Penetrant Sistem Monitörü Panel Kalibrasyon Bloku

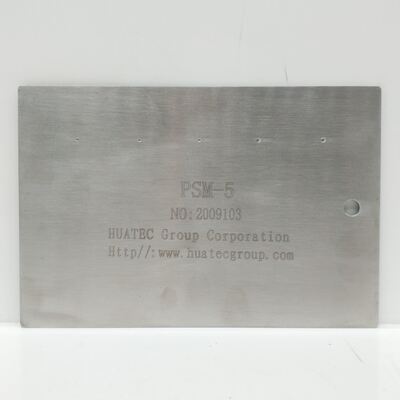

Penetrant Sistem Monitor Panel, 0.090 inç kalınlığında ve 4 x 6 inç ölçümünde paslanmaz çelik panelleri.Beş çatlak merkezleri büyüklük sırasıyla krom kaplama eşit şekilde uzaklaştırılmışEn büyükleri düşük hassasiyetli penetranlarla kolayca görülebilirken, en küçükleri yüksek hassasiyetli malzemelerle bile gözlemlemek zordur.Kromlu bölümün bitişiğinde, "orta kabalık"lı bir çamur patlatılmış alan vardır.Penetrant yıkama özelliklerini değerlendirmek için.

PSM-5 Panel iki versiyonda bulunur. Her iki versiyon da özelliklere göre üretilir:

     Grit Blasted Tipi- Yüzeyi bulanıklaştırmak için hafif bir şekilde çamurla püskürtülmüş kromlu bir şerit içerir.

     Düz Tip- İkinci versiyonun kromlu şeridi çamurla patlatılmamıştır.

PSM-5 Panel işleme, günlük sistem kontrolü için MIL-STD-6866 ve ASTM E-1417 gereksinimlerini karşılar.

PMS-5 test bloğunun kullanımı

"Penetrasyon sistemi izleme test bloğu", sıvı nüfuz denetim sisteminin sürekli performansını hızlı bir şekilde belirlemek için bir yöntem sağlayabilir.Sistemdeki çeşitli faktörleri yansıtabilecek. ️ Kimyasal maddeler, temizlik maddeleri, kurutma kutuları ve gelişim maddeleri normal veya değil.Her faktörün ani performans kaybını ortaya çıkarabilir., böylece operatörü sistem performansının başarısızlığına uyararak hata ve ihmalden kaçınmak için.PSM-5 test bloğu, MIL-STD-6866 ve ASTM E1417 gereksinimlerini karşılamak için nüfuz denetimi için en pratik araçtır., ve aynı zamanda P&WA TAM146040'ın gereksinimlerini de karşılıyor.

PMS-5 test bloğunun şekli ve yapısı

PSM-5 test bloğu P&WA standardına göre üretilmiştir, matrisi paslanmaz çeliktir, yüzey iki parçaya ayrılmıştır: kromlama bölgesi ve iplik üfleme bölgesi,5 farklı büyüklükte yayılmış yayılan çatlaklar var., şekli ve boyutu Şekil 1'de gösterilmiştir. Test bloğundaki 5 yayılan çatlak örneği yıldız şeklindeki bir daire veya radyal şekildedir.Ve kum püskürtme alanı orta kabalık..
