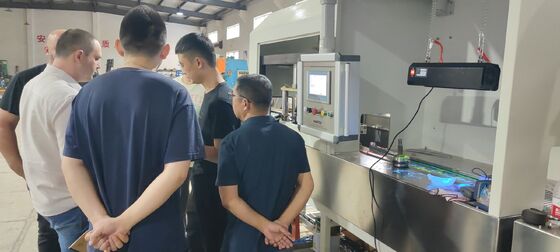

Floresan manyetik parçacık muayene makinesi

Floresan manyetik parçacık inceleme makinesi

1.Çalışma prensibi

Manyetik parçacık tespiti, iş parçasının kusurunda manyetik sızıntı alanı ve manyetik toz arasındaki etkileşimi kullanır.Demir ve çelik ürünlerinin yüzey ve yüzeye yakın kusurları arasındaki farkı (yarıklar gibi)Magnetizasyondan sonra, bu malzemelerin diskontinyum yerindeki manyetik alan bozulur.manyetik akış sızıntısının bir parçasını oluşturan ve manyetik sızıntıyı meydana getiren alanBu şekilde manyetik tozun arıza noktasında birikmesini oluşturmak için manyetik tozun çekilmesi - uygun aydınlatma koşullarında, arızanın yerini ve şeklini gösteren manyetik bir iz.

2.Kullanımı

Floresan manyetik parçacık kusur tespit makinesi, demir manyetik iş parçasının (örneğin: dişli, dişli halkası, dişli ocağı vb.)öğütme, çatlaklar ve slag dahillerinden ve diğer ince kusurlardan kaynaklanan yorgunluk.

Nasıl çalışıyor?: Parça manyetikleştirilir. Eğer bir çatlak veya kusur varsa, bir "sızıntı alanı" oluşturulur. Bu sızıntı alanlarında toplanan floresan manyetik parçacıklar uygulanır.Bu parçacıklar parlak bir şekilde parlıyor., kusurları görülebilir hale getirir.
· Hedef Kusurlar: Yorgunluk, ısı işleme, dövme, dökme veya işleme nedeniyle oluşan çatlaklar, dikişler, dahiller, yuvarlaklar ve diğer ince kusurları tanımlar.

Teknik parametreler

Bulma aralığı:Düğüm diametri ≤ 700 mm,Yükseklik≤410mm"

Eksen çapı ≤300 mm,Uzunluk- Evet.700mm

Elektrot aralığı:0~410mm(ayarlanabilir)

Çevre akımı:AC 0~8000A Etkili değer(Kesinti aşaması denetleyicisiyle)

Boylamlı manyetik potansiyel:AC 0~18000AT Etkili değer(Kesinti aşaması denetleyicisiyle)

Bulma yöntemi:Floresan manyetik parçacık tespiti

Mıknatıslama modu:çevresel manyetizasyon, uzunlamalı manyetizasyon, kompozit manyetizasyon

Sıkıştırma modu:Pnömatik sıkıştırma

Mıknatıs dışı etkisi:kalıcılık 0.3mT'den daha az

Bulma hassasiyeti:A1 standart test filmi (15/50) açık bir şekilde görüntülenir.

Güç kaynağı:Üç fazlı beş telli AC 380V 50Hz

3.Cihazın açıklaması

3.1Elektrikli kontrol sistemi

Kontrol sistemi, iki elektrodun ve manyetizasyon demanyetizasyon cihazının çalışmasını kontrol eden programlanabilir mantıksal denetleyici (PLC) tabanlıdır.Kontrol dolabı ana vücut olarak, çeşitli yönetici bileşenleri, manyetizasyon tetikleme devresini, ana transformatörü vb. içerir.

Mıknatıslama akımı ve diğer parametreleri dokunmatik ekran üzerinden girer. Mıknatıslama akımı önceden ayarlanmış işlevi elde etmek için PLC analog giriş / çıkış modülü ile.

Hata tespit cihazının tüm göstergeler, düğmeler ve çalışma lambaları 24V güvenlik voltajı kullanır.

Hata tespit makine, demagnetizer ve dağıtım kabine kabuğu güvenilir topraklanmıştır.

3.2Ev sahibi

Ana makine:Gövde, paslanmaz çelik toplama tankı, mıknatıslayıcı, püskürtme sistemi.

Gövde:Gövde, yüksek kaliteli, sağlam ve güzel bir malzemeden kaynaklanmıştır.

Paslanmaz çelik toplama tankı:Manyetik süspansiyon toplama için yüksek kaliteli paslanmaz çelikten yapılmış.

Mıknatıs:Sıkıştırma mekanizması, manyetikleştirici elektrot ve manyetikleştirici sarmaldan oluşur.Bobin ve elektrot plağı yüksek kaliteli bakırdan yapılmıştırSıkıştırma mekanizması pnevmatik bileşenler tarafından çalıştırılır ve iş parçası iki elektrot arasında bir çevresel manyetik devresi oluşturmak için sıkıştırılır.

3.3Manyetik süspansiyon püskürtme sistemi

Magnetik süspansiyon toplama tankından, su pompasından, boru hattından ve püskürtme başından oluşur.geri akış manyetik süspansiyonunu fıskiyeye karıştırmak ve pompalamakSıvı toplama tankı dışta ve fren cihazı ile evrensel tekerlek altta yerleştirilmiştir.Gözlem platformu ve ana motorun demagnetizing taşıyıcı kemeri hepsi damlama önlemek için sıvı toplama tankına geri alındı.

4.Ana marka ve elektrik parçaları tedarikçisi

Ekipmanın tüm bileşenleri ve bileşenleri ithal veya yerli ünlü marka ürünleridir, ev yapımı ürünler kalite testinden geçti.

5.Diğerleri

5.1Kurulum ve hata ayıklama

5.1 Kalite güvencesi ve satış sonrası hizmet

5.1.1 Teçhizatın tüm bileşenleri ve hammaddeleri, düzenli üreticiler tarafından üretildiğinden emin olmak için sıkı bir tarama ve sertifika yoluyla satın alınmalıdır.

5.1.2 Tüm kendi kendine üretilen parçalar, tasarım süreci gerekliliklerine sıkı bir şekilde uygun nitelikli malzemelerden yapılmalıdır.

9.1.3 Garanti süresi, her iki taraf tarafından kalifiye kabul raporu imzalanan tarihten itibaren 12 ay sürer ve servis ömür boyu sürer.

5.2Paketleme ve nakliye

5.2.1 Paketleme vakaları standart özelliklere sıkı bir şekilde uygun olarak paketlenmelidir.

5.2.2 Paketleme ve nakliye masrafları, nakliye masrafları ve nakliye sigortası primleri, ulusal standartlara uygun olarak talepkâr tarafından karşılanır.Paketleme masrafları ise tedarikçi tarafından karşılanır..

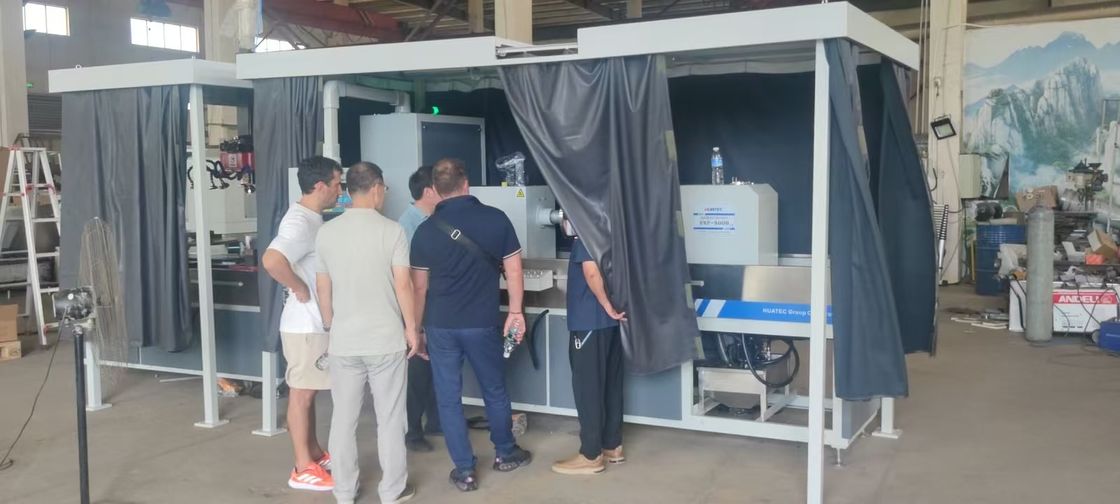

6.Yapılandırma tablosu:

Dikey manyetleme mekanizması (gear algılama)   1 set

Yatay manyetleme mekanizması (döner asansör ve küçük parça tespiti)   1 set

Manyetik güç kaynağı (güç kontrol dolabı)   1 set

Karanlık oda   2 set

Floresan manyetik toz  1 kutu

Standart test filmi  1 set

Geri kalan manyetometre  1 set

Ayak anahtarı  1 set

Asılı UV lamba  1 set

Elde tutulabilen UV lamba  1 set
