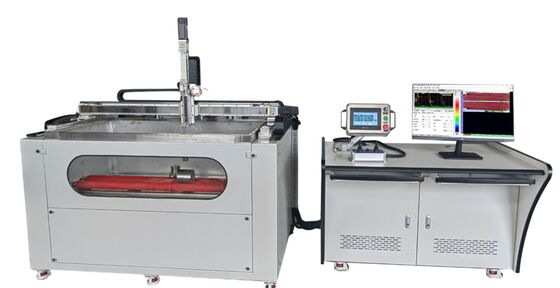

HUT-8 1-128 Çok Kanallı Su Daldırma A&C-tarama Muayenesi Ultrasonik Hata Dedektörü
Ürün Kullanım Alanları
Su daldırma ultrasonik hata dedektörü, karbon çeliği, paslanmaz çelik, alüminyum alaşımı, titanyum alaşımı, bakır alaşımı ve kompozit malzemeler gibi malzemelerin C-tarama muayene sistemleri için uygundur. Havacılık, gemi yapımı ve demir dışı metaller gibi sektörlerde çatlak, katmanlaşma, yapışkan katmanlar, inklüzyonlar ve gözenekler gibi iç kusurları tespit etmek için kullanılan bir ultrasonik test ekipmanıdır.
Ana teknik parametreler
| Kalınlık aralığı |
0.8~9999mm (A tarama)0.8~500mm (C tarama)
|
| Tek ünite kanal sayısı |
1-8 kanal, gönderme/alma ayrık/kombinasyon seçilebilir |
| C-tarama |
Tomografik kesit analizi, minimum kesit boyutu 0.1mm |
| Prob frekansı |
0.2~25MHz |
| Tek prob adım boyutu |
0.1~3mm |
| Büyük adım boyutu |
80, 200, 400 ve 800 mm (dört özellik) |
| Tespit edilecek minimum kusur |
derinlik 5mm,φ0.2mm |
| Gönderme voltajı |
-350V isteğe bağlı
|
| Gönderme empedansı |
400Ω, 80Ω |
| Darbe düşüş kenarı |
<15ns (10%~90%)
|
| Darbe genişliği |
30–1000 ns, 5 ns artışlarla
|
| Çalışma frekansı |
100MHz
|
| Örnekleme kanalları |
1 / 2 / 4Yol seçilebilir, paralel çalışma
|
| Örnekleme frekansı |
100 MHz (8 bit)
|
| Kazanç aralığı |
0dB~110dB, 1dB ve 6dB adımlarla
|
| Alçak geçiren filtre |
3.5 / 5 / 7.5/ 10 MHz seçilebilir
|
| Alma bant genişliği |
0.5MHz ~ 22MHz
|
| Tespit yöntemi |
Radyo frekansı/tam tespit, pozitif yarım veya negatif yarım seçilebilir
|
| Yatay doğrusallık |
<0.5%
|
| Dikey doğrusallık |
<3%
|
| Çözünürlük |
>28dB
|
| Hassasiyet marjı |
>55dB
|
| Tekrarlama frekansı |
2.5kHz~5kHz (kanal başına)
|
| Kodlama ve sayma |
2 eksenli, AB fazlı veya darbe + yön
|
| Optik izolasyon giriş/çıkış |
8/8 kanal
|
| Sinyal arayüzü |
SMA/BNC isteğe bağlı
|
| Ağ arayüzü |
100Mbps
|
| Ortamsıcaklık |
-30℃ ~ 70℃
|
| Ortam nemi |
<90%
|
Özellikler

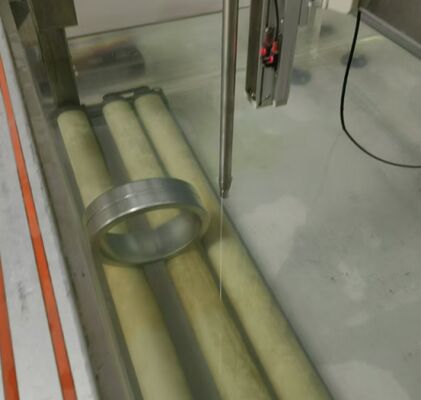

Ø Test edilecek nesneler: düz plakalar, silindirler, koniler, küresel kapaklar ve devrim gövdeleri;
Ø Yazılım, A tarama, B tarama, C tarama, D tarama ve kalınlık ölçümü gibi tarama modlarını görüntüler.
Ø C-tarama tomografi yazılımı, parçalar üzerinde dilimleme analizi yapabilir, minimum dilim boyutu 0.1 mm'dir;
Ø Prob türleri: nokta odaklı, çizgi odaklı
Ø Dahili kusurların konumunu, şeklini ve boyutunu görüntülerken, kusur boyut ve alan istatistikleri yapabilen ve kusur alanı ve kusur oranını otomatik olarak hesaplayabilen nicel analiz fonksiyonlarını destekler.
Ø Otomatik kusur konumlandırmayı destekler ve tek veya çoklu iş parçalarının eşzamanlı taranması ve analizi için uygundur. Hassas konumlandırma, yüksek tespit doğruluğu ve sezgisel C-tarama görüntüleme özelliklerine sahiptir.
Ø Yeni ultrasonik kart, geniş bant genişliği aralığı, yüksek örnekleme hızı ve ultrasonik sistemin yüksek tekrarlama frekansını benimser.
C-tarama yazılımı, kusur alanını, kusurlar arasındaki mesafeyi doğrudan ölçebilir, kusurları değerlendirebilir ve anormal alanları işaretleyebilir, bu da deneysel araştırmaları ve kaydı kolaylaştırır.
Ø Sistem, gözetimsiz çalışma işlevine sahiptir. Kullanıcı parametreleri ayarladıktan sonra, sistem otomatik olarak tarama yapabilir, verileri kaydedebilir ve diğer görevleri yerine getirebilir. Tarama tamamlandıktan sonra, otomatik olarak başlangıç noktasına döner ve bir sonraki taramayı bekler.
Ø Veri toplama ve analiz yazılımı, Çince bir kullanıcı arayüzüne sahiptir (İngilizce arayüz de mevcuttur). Kullanıcı arayüzü dost canlısıdır, kullanımı kolaydır ve sezgisel sonuçlar sunar, operatörler için teknik beceri gereksinimlerini azaltır. İşlevsellik, müşteri ihtiyaçlarına göre sürekli olarak yükseltilebilir.
