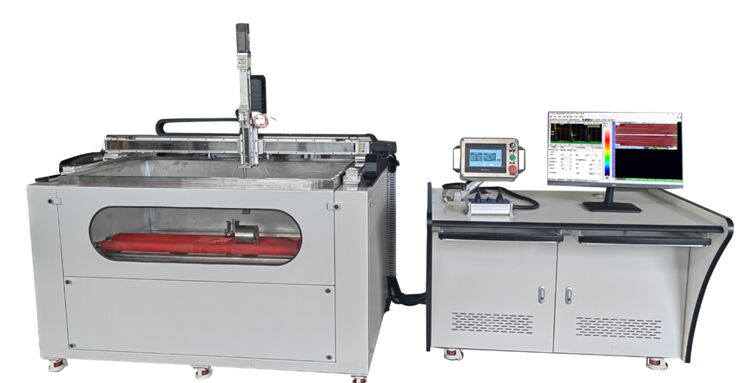

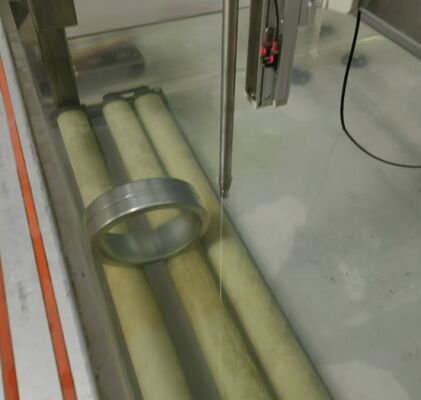

Su Daldırma Çok Kanallı Ultrasonik Hata Dedektörü

Suya Daldırma Çok Kanallı Ultrasonik Hata Dedektörü

(1-128 arası kanallar mevcuttur)

Ürün Kullanım Alanları

Suya daldırma ultrasonik hata dedektörü, karbon çeliği, paslanmaz çelik, alüminyum alaşımı, titanyum alaşımı, bakır alaşımı ve kompozit malzemeler gibi malzemelerin C-tarama muayene sistemleri için uygundur. Havacılık, gemi yapımı ve demir dışı metaller gibi sektörlerde çatlak, delaminasyon, yapışkan katmanlar, inklüzyonlar ve gözenekler gibi iç kusurları tespit etmek için kullanılan bir ultrasonik test ekipmanıdır.

Özellikler

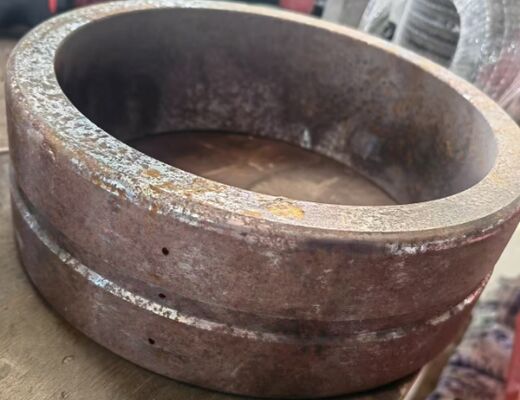

• Test edilecek nesneler: düz plakalar, silindirler, koniler, küresel kapaklar ve devrim gövdeleri;
• Yazılım, A taraması, B taraması, C taraması, D taraması ve kalınlık ölçümü gibi tarama modlarını görüntüler.
• C-tarama tomografi yazılımı, parçalar üzerinde minimum 0,1 mm dilim boyutu ile dilimleme analizi yapabilir;
• Prob türleri: nokta odaklama, çizgi odaklama
• Nicel analiz fonksiyonlarını destekler; test edilen parçadaki iç kusurların konumunu, şeklini ve boyutunu görüntüler, kusur boyutu ve alan istatistikleri yapar ve kusur alanını ve kusur oranını otomatik olarak hesaplar.
• Otomatik kusur konumlandırmayı destekler ve tek veya çoklu iş parçalarının eşzamanlı taranması ve analizi için uygundur. Hassas konumlandırma, yüksek tespit doğruluğu ve sezgisel C-tarama görüntüleme özelliklerine sahiptir.
• Yeni ultrasonik kart, geniş bant genişliği aralığı, yüksek örnekleme hızı ve ultrasonik sistemin yüksek tekrar frekansını benimser.

C-tarama yazılımı, kusur alanını, kusurlar arasındaki mesafeyi doğrudan ölçebilir, kusurları değerlendirebilir ve anormal alanları işaretleyebilir, bu da deneysel araştırmaları ve kaydı kolaylaştırır.

• Sistem, otomatik çalıştırma fonksiyonuna sahiptir. Kullanıcı parametreleri ayarladıktan sonra, sistem otomatik olarak tarama yapabilir, veri kaydedebilir ve diğer görevleri yerine getirebilir. Tarama tamamlandıktan sonra otomatik olarak başlangıç noktasına döner ve bir sonraki taramayı bekler.
• Veri toplama ve analiz yazılımı, Çince bir kullanıcı arayüzüne sahiptir (İngilizce arayüz de mevcuttur). Kullanıcı arayüzü dost canlısıdır, kullanımı kolaydır ve sezgisel sonuçlar sunar, operatörler için teknik beceri gereksinimlerini azaltır. İşlevsellik, müşteri ihtiyaçlarına göre sürekli olarak yükseltilebilir.

C-tarama dilim görüntüleme yazılımı, minimum dilim kalınlığı 0,1 mm

(Ana ünite 128 kanala kadar genişletilebilir)

Ana teknik parametreler

• Kalınlık aralığı: 0,8~9999 mm (A taraması)

0,8~500 mm (C taraması)

• Tek ünite kanal sayısı: 1-8 kanal, gönderme/alma ayrık/kombinasyon seçilebilir
• C-tarama: Tomografik kesit analizi, minimum kesit boyutu 0,1 mm
• Prob frekansı: 0,2~25 MHz
• Tek prob adım boyutu: 0,1~3 mm
• Büyük adım boyutu: 80, 200, 400 ve 800 mm (dört özellik)
• Tespit edilecek minimum kusur: derinlik 5 mm, φ0,2 mm
• Gönderme voltajı: -350V isteğe bağlı
• Gönderme empedansı: 400Ω , 80Ω
• Darbe düşüş kenarı: <15ns (%10~%90)
• Darbe genişliği: 30–1000 ns, 5 ns artışlarla.
• Çalışma frekansı: 100 MHz
• Örnekleme kanalları: 1 / 2 / 4 Yol seçilebilir, paralel çalışma
• Örnekleme frekansı: 100 MHz (8 bit)
• Kazanç aralığı: 0 dB~110 dB, 1 dB ve 6 dB adımlarla.
• Alım bant genişliği: 0,5 MHz ~ 22 MHz
• Alçak geçiren filtre: 3,5 / 5 / 7,5/ 10 MHz seçilebilir
• Tespit yöntemi: Radyo frekansı/tam tespit, pozitif yarı veya negatif yarı seçilebilir.
• Yatay doğrusallık: <0,5%
• Dikey doğrusallık: <3%
• Çözünürlük: >28 dB
• Hassasiyet marjı: >55 dB
• Tekrar frekansı: 2,5 kHz~5 kHz (kanal başına)
• Kodlama ve sayma: 2 eksenli, AB fazı veya darbe + yön
• Optik izolasyon giriş/çıkışı: 8/8 kanal
• Sinyal arayüzü: SMA/BNC isteğe bağlı
• Ağ arayüzü: 100 Mbps
• Ortam sıcaklığı: -30℃ ~ 70℃
• Ortam nemi: <90%
