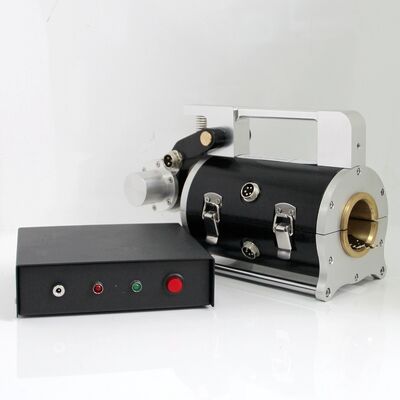

HRD-100 MRT Testi Manyetik Halat Çelik Tel Halat Kusurları Aşınma Kusur Tespit Cihazı

HRD-100 MRT Manyetik Halat Testi Çelik Tel Halat Kusurları Aşınma Hata Tespit Cihazı

1. Teknik Özellikler

Standartlar: GB/T21837-2008, ASTM E1571-2001 (Ferromanyetik çelik tel halatın elektromanyetik muayenesi için standart spesifikasyon), GB/T5972-2006/ISO 4309:90, GB8918—2006

Tespit aralığı: Φ1.5—300 mm (farklı sensör seçin)
Sensör ve tel halat arasındaki bağıl hız: 0.0—6.0 m/s En iyi seçim: 0.3—1.5 m/s
Kılavuz kovan ve tel halat arasındaki en iyi boşluk: 2—6 mm, izin verilen boşluk: 0—15mm

Çıktı dosya türü: Word dosyaları çıktısı

Alarm: Sesli ve ışıklı alarm
Kırık tel halat konumu (LF) tespiti
Niteliksel yargı doğruluğu: %99.99
Nicel değerlendirme
Hassasiyet tekrarlanabilirlik hatası: ±0.055%
Görüntüleme hatası: ±0.2%
Konum tespit hatası, (L): ±0.2%
Güç: 5V bilgisayar güç kaynağı
SENSÖR AĞIRLIĞI: < 10kg (Normal sensör)

Ortam sıcaklığı -10℃~40℃

Hava basıncı: 86~106Kpa

Bağıl nem: ≤%85

Pencere sistemi tel halat bilgisayar dedektörü, DOS yazılım teorisi ve gerçek zamanlı görüntüleme alarmı yönlendirme ideolojisine dayanan, Visual Basic6.0 programlama dili temelinde derlenen GB sistem yenileme ürünüdür.

Bu sistemin donanım kısmı, yerli ve yabancı gelişmiş manyetik sensör ve bağımsız araştırma ve geliştirme örnekleme modülünü birleştirir, RS232 (veya USB) ana hat sürücüsü aracılığıyla verileri doğrudan bilgisayara depolar.

Bu sistemin yazılım kısmı, dalgacık dönüşüm analizi temelinde, Visual Basic 6.0 programlama dili temelinde derlenmiştir. Veri toplama ve kontrol, veri analizi, veri görüntüleme, veri depolama gibi işlevleri gerçekleştirir. DOS yazılım fonksiyonuna görünür özellikler ekler ve benzersiz eğilimiyle sürekli olarak izleme yoluyla, veri sinyalini ve değişim durumunu sürekli, dinamik olarak gözlemleyebilir ve elde edilen sonucu gerçek zamanlı olarak görüntüleyip alarm verebilir; Yazılım otomatik değerlendirme fonksiyonunu artırdı; Kısmi kusur gösteriminde kesit alanı ve toplam kesit alanı yüzdesi artırıldı; Yazılım ve Windows tamamen uyumludur, kullanıcının atalet operasyonuna uygundur, inceleme raporu üretmek için Word dosyaları biçimini kullanır.

Bu sistem yazılımı, tel halat bilgisayar dedektörü DOS yazılımı örnekleme veri formatıyla uyumlu olabilir ve bunlara analiz işleme yapabilir.

Pencere sistemi bağımsız bir işletim prosedürü ve güvenli inceleme sistemi aldı, her türlü modern bilgisayara rahatlıkla uyum sağlayabilir ve bir dizi inceleme prosedürünü tamamlar.

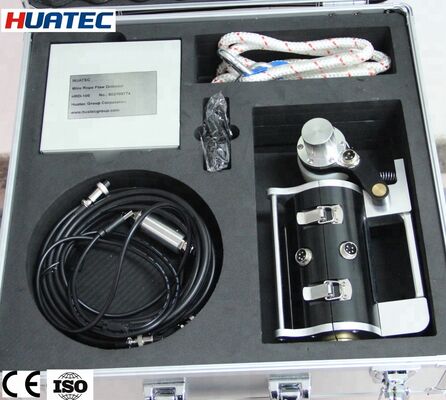

2. Sistem Düzeni

3. Sensör tanıtımı

Manyetik sensör: Sensör, yer değiştirme bulucu (İletim tekerleği, enkoder), manyetizasyon ünitesi ve örnekleme organizasyonundan oluşur. Sistem etkinleştirildikten sonra, tel halat ve onunla göreceli hareket eder, sonra sinyali toplayabilir.

Yer değiştirme bulucu: İletim tekerleği bir daire döndürür, fotoelektrik enkoder örnekleme talimat darbesi gönderir, eşit aralıklı örneklemeyi gerçekleştirir.

Manyetizasyon ünitesi: Tel halat ve onunla göreceli hareket ettiğinde, tel halatın eksenel manyetizasyonunu tamamlar.

Örnekleme organizasyonu: Tel halat ve sensör göreceli hareket ettiğinde, örnekleme kanalını oluşturan Hall elemanı, tel halatın manyetik akı kaçağı değişim durumunu simülasyon voltaj sinyaline dönüştürecektir.

4. HUATEC gerçek zamanlı alarm cihazı

HUATEC gerçek zamanlı alarm cihazı, RS232 iletim kablosu aracılığıyla dönüştürülmüş veri sinyalini bilgisayara gönderme ve kaydetme, bilgisayarın CPU'sunun güçlü fonksiyonunu çevrimiçi ve gerçek zamanlı işleme analizi için kullanma, önceden ayarlanmış eşik değere göre gerçek zamanlı alarm verme yeteneğine sahip taşınabilir çok amaçlı bir veri toplama cihazıdır. Sensöre güç sağlayan bir grup lityum pil grubu, çıkışı 5V'tur. Şarj ve güç anahtarı sağlayabilen ek bir şarj portu vardır.

5. Yazılım tanıtımı

Resim 3 Ana Fonksiyon Öğeleri

6. Sensör seçeneği
