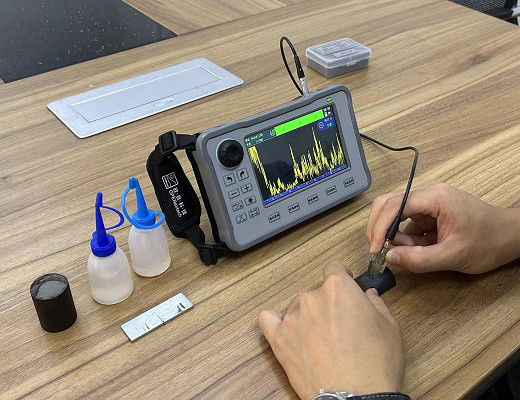

TG-8000 Yüksek hassasiyetli sertleştirilmiş katman ultrasonik derinlik ölçüm testi
Geçmişi:
Yüzey sertleştirme işlemi, dinamik strese maruz kalan bileşenlerin aşınma dayanıklılığını ve yorgunluk dayanıklılığını artırabilir.sertleştirilmiş derinlik, ve kalıntı gerginliğinin derinlik profili. sertleştirilmiş tabakanın derinliği, yüzey sertleştirme işleme sürecinde önemli bir kalite göstergesidir.Sertleme sürecinin kalitesi yalnızca rastgele test yöntemleri ile sağlanabilir.Bu yöntem sadece bileşenleri hasarlandırmakla kalmaz, zaman kaybı da yaratır, aynı zamanda yüksek maliyetlere de neden olur.
|
Sertleştirilmiş katman derinliği algılama performansı
|
Ölçülecek nesne |
İndüksiyon sertleştirilmiş katmanın derinliği |
| Ölçüm aralığı |
0.7 15 mm |
| Ölçüm çözünürlüğü |
0.1mm |
| Ölçüm tekrarlanabilirliği |
±0,1 mm (bir yer için) |
| Duyarlılık |
80 dB veya daha fazla (5 MHz dar bant) |
| Düzenlenebilir kazanç |
En fazla 120dB, en az 0.1dB. |
| Alıcı amplifikasyonun merkezi frekansı |
1-20Mhz |
| Dikey doğrusallık |
±2,8% içinde |
| Yatay doğrusallık |
± 0,6% içinde |
| AC şarj cihazı |
AC 65W hızlı şarj girişi 100 ?? 240V±10% 50/60Hz±3Hz |
| Akü |
Lityum iyonlu pil |
| Şarj süresi |
1.5 saat |
| Çalışma süresi |
Yaklaşık 12 saat (kullanıcının kullanım koşullarına bağlı olarak değişir) |
| Çevre sıcaklığı |
0°50°C (çalışma sırasında) -20°60°C (stoku sırasında) |
| Ekran ve ekran boyutu |
5.0 inç LCD HD ekran |
| Dış boyutlar ((mm), ağırlık ((g) |
183mm ((W) × 113mm ((H) × 45mm ((D) 780g |
| Dış arayüz |
SD bellek kartı |
| Tip C veri aktarım bağlantı noktası |
Çözüm:
Şirketimiz sertleştirilmiş katmanların derinliğini ölçmek için hızlı, yıkıcı olmayan bir ultrasonik yöntem kullanıyor.ve üretim sürecini zamanında ayarlayarak ürünün her zaman yüksek kalitede olmasını sağlamakEnstrüman üretim parametrelerini optimize edebilir, endüktif sensörü değiştirdikten sonra makinenin boş zamanını kısaltabilir,Hızlı üretim kontrol fonksiyonunu ve iyi kalite yönetimini gerçekleştirmek.
Ekipmanımız:
Cihaz aşağıdaki prensibi kullanır: sertleştirilmiş katman, ultrasonik dalgalara neredeyse hiç direnç göstermez.sertleştirme tedavisine tabi olmayan malzemeler büyük miktarda ultrasonik dalgaları dağıtırkenAlgılama sistemi geri dağıtım sinyalini kaydeder ve elektronik ölçüm elemanlarımızla işler.malzemenin son sertleştirilmiş derinliği elde edilebilir.
Özellikleri
● Ölçüm ekipmanları üretim sürecine entegre edilebilir.
● Ölçüm doğruluğu çok yüksektir: yüzey derinliği değerinin belirlenmesinde hata yaklaşık ± 0,1 mm'dir (metallografik yöntem)
● Ölçüm sonuçlarını hızlı bir şekilde elde edin: her ölçüm sadece birkaç saniye sürer.
● Çok sayıda parça çok hızlı bir şekilde değerlendirilebilir.
● Farklı ölçümlerdeki parçalar farklı çivilerle ölçülebilir.
● Cihaz serbestçe hareket edebilir (toplam ağırlığı: 780g).
● Parametreler müşteri gereksinimlerine göre kolayca ayarlanabilir.
Teknik parametreler
●Ultrasonik nabız dönüştürücüsü
●Ultrasonik alım frekansı:1 ¢20 MHz.
●İki alıcı ve gönderme kanalı.
●Sinyal zarfının işlenmesi.
● Akustik birleştirme, özel çivilerle sağlanır.
Standart yapılandırma
| Seri numarası |
Adı |
miktarı |
| 1 |
Ev sahibi |
1 |
| 2 |
Sonde |
1 |
| 3 |
Sonda hattı |
1 |
| 4 |
Çakıl |
1 |
| 5 |
Hızlı şarj |
1 |
| 6 |
Bölünmüş şişe bağlayıcı maddesi ve kalibrasyon örneği |
Her biri 1 |
| 7 |
Güç kablosu |
1 |
| 8 |
Kılavuz |
1 |
| 9 |
Sertifika |
1 |
| 10 |
Garanti kartı |
1 |
İsteğe bağlı yapılandırma
Farklı iş parçasına uymak için özelleştirilebilen kenar blokları
