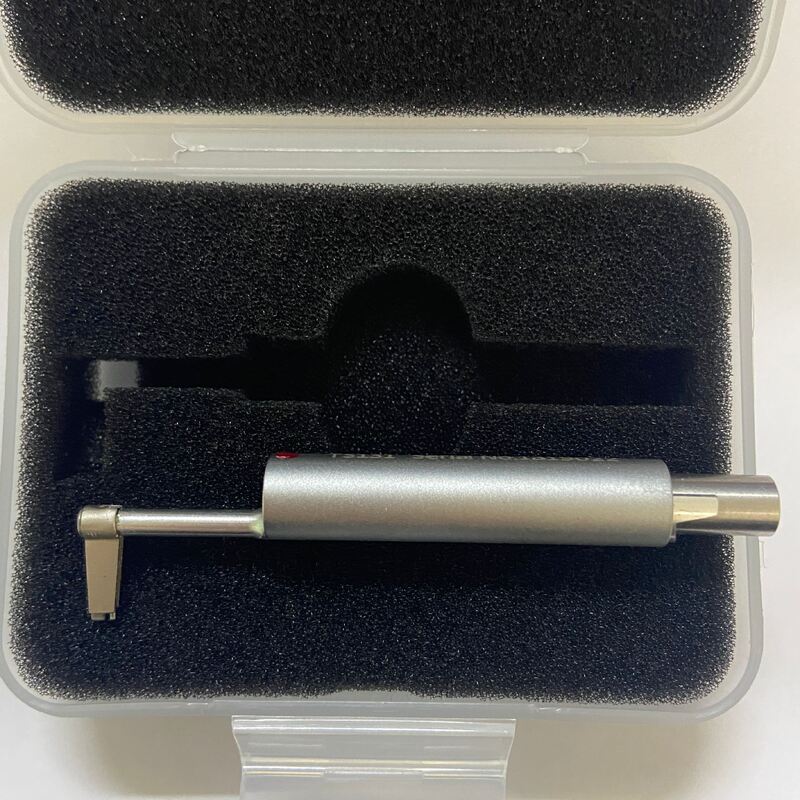

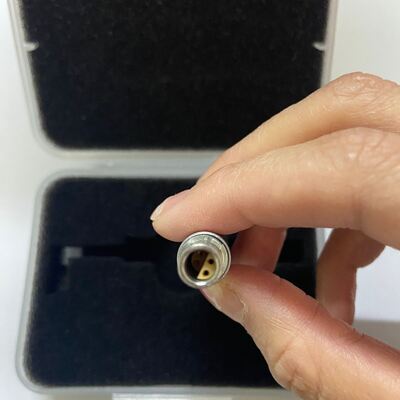

TS131 Yüzey Pürüzlülüğü Derin Oluk sensörü

TS131 Yüzey Pürüzlülüğü Derin Oluk sensörü

Derin oluk sensörleri, genişliği 3 mm'den ve derinliği 10 mm'den fazla olan olukların veya yüksekliği 10 mm'den az olan basamakların yüzey pürüzlülüğünü ölçmek için uygundur. Hassas imalatta karmaşık geometrik yüzeyleri ölçmek için özel araçlardır. Aşağıda temel bilgiler yer almaktadır:

Temel özellikler ve uygulama alanı

1. Ölçüm sahnesi

Derin oluklar, basamaklar, dar oluklar ve geleneksel sensörlerin ulaşamadığı diğer alanlar.

· Düzlem ve silindirik yüzey ölçümü ile uyumlu (bir ölçüm platformu ile kullanım gerektirir).

2. Teknik parametreler

3. Uygulama alanları

· Elektronik üretimi: BGA çip yuvalarındaki lehim toplarının pürüzlülüğünü tespit edin (standartı aşmak yanlış lehimlemeye ve EMI parazitine yol açabilir).

· Mekanik işleme: otomotiv parçaları, havacılık hassas parçaları, kalıplar vb.

Çalıştırma Önlemleri

· İğne koruması: Kurulum sırasında çarpışmadan kaçının ve nazikçe itin.

· Kalibrasyon: Standart bir kalibrasyon plakası kullanın ve ölçümden önce iğne konumunun "0"'ın iki bölüm üzerinde ve altında olduğundan emin olun.

· Aralık seçimi: En küçük aralıktan başlayın ve aşırı aralık alarmı oluştuğunda kademeli olarak artırın.
