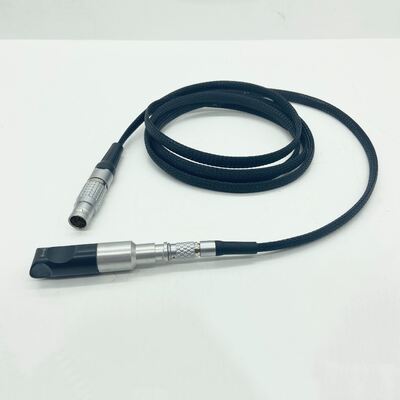

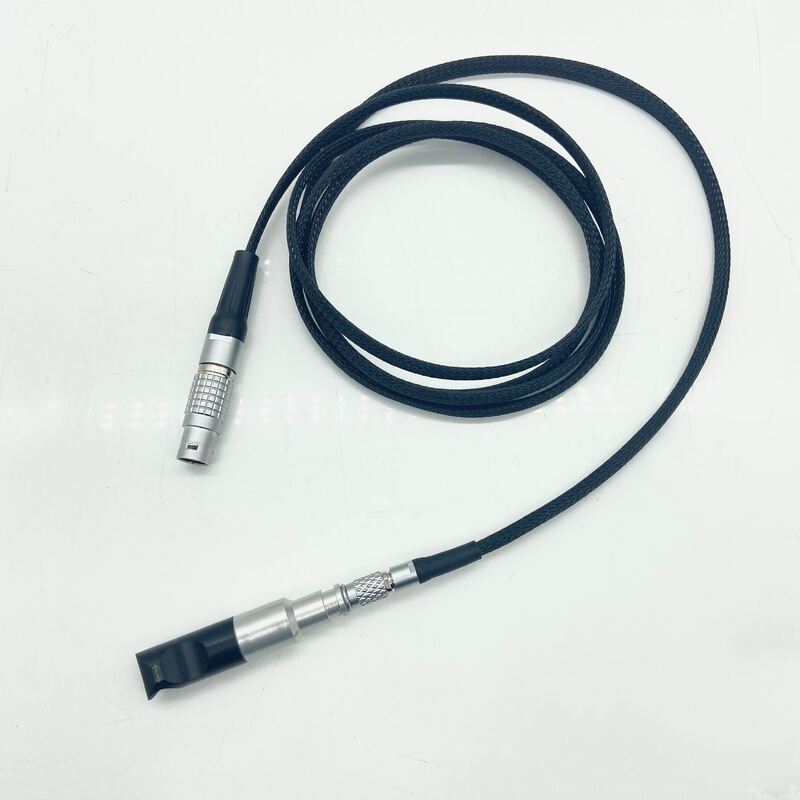

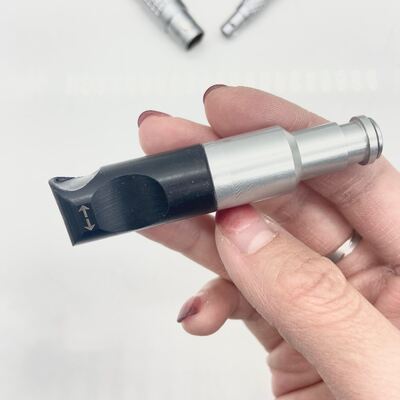

GE Yerlendirici 3S Eddy Mevcut Sonda Sensörü

GE Locator 3S Girdap Akımı Probu Sensörü

Girdap akımı prob sensörüaçıklama

Sensör araştırmacılarımız, prob tasarımının ve uygun prob yapısının, aksi takdirde tespit edilemeyen kusur sinyalini artırabileceğini ve tespitini kolaylaştırdığını bulmuştur. Yılların deneyimi, dikkatli tasarım ve detayların sıkı kalite kontrolünden sonra, çeşitli girdap akımı sensörü algılama probları sunuyoruz. Bu problar, çeşitli girdap akımı test cihazlarının kullanımına uyum sağlayabilir. ET serisi girdap akımı ölçer ve onunla eşleşen prob seçilirken, en iyi eşleşme performansı ve en yüksek algılama hassasiyeti elde edilebilir. Sağladığımız sensör probları şunları içerir: Diferansiyel, Mutlak ve Yansıma (Sürücü alma) bobini. Standart prob serisi, müşterilerimizin çoğu uygulaması için diferansiyel, diferansiyel, mutlak ve Yansıma sağlar; örneğin yüzey kusurlarının tespiti ve değerlendirilmesi, cıvata deliklerinde iç çatlakların tespiti, Isı eşanjörü boru korozyon çatlağı ve aşınma incelmesi, çok katmanlı yapı korozyonu ve ferromanyetik kaynak çatlağı tespiti.

Prob sensörü seçimi

Müşterilerin özel test projesi gereksinimleri varsa veya prob özellikleri, fonksiyon seçimi hakkında fazla bilgi sahibi değillerse, lütfen aşağıdaki bilgileri sağlayın, önerilen seçimi vereceğiz: 1, incelenen iş parçası malzemesi ve ısıl işlem; 2. İş parçası malzemesinin fiziksel boyutu, yüzeyi ve ucu; 3. Test için kullanılan cihazların üreticileri ve modelleri; 4. Test öğelerinin içeriği ve standartları; 5. Algılama hızı veya ritmi. Prob, algılama bobininin farklı çıkış sinyaline göre parametrik tip ve transformatör tipine ayrılabilir. Genel frekans 10Hz-10MHz'dir. Farklı test malzemelerine göre, uyarma bobinli veya uyarma bobinsiz seçilebilir.

Sensörün prob türü

Test gereksinimlerine göre, çeşitli problar yapılandırılabilir: nokta, düzlem, ark/profil probu, iç/dış prob, döner prob, sertlik malzeme ayrımı, iletkenlik, kaplama kalınlığı probu, müşterinin ürün test gereksinimlerine göre en uygun algılama probu özelleştirilir.

Prob sensörlerinin kullanımı

Genel girdap akımı probu belirli bir algılama açısına sahiptir, algılama gereksinimlerine göre, iş parçası ve probun göreceli hareket yönüne göre prob açısını ayarlayın, prob algılama yüzeyi algılanan iş parçasının yüzeyine dik (yerleştirilmiş, nokta probu), prob ve iş parçası göreceli olarak düzgün bir hızı korur, göreceli olarak kararlı bir kaldırma mesafesini korur, 0,2-0,8 mm arasındaki kaldırma mesafesi genellikle en iyisidir. Farklı kaldırma ihtiyaçlarına göre cihazın kazanç aralığını ince ayar yapın.

Ayar süreci:

1. Standart numuneleri yerleştirin;

2, probun hareket yönünü ayarlayın, dikey kurulum;

3, 0,2-0,8 mm'ye kaldırma ayarı (iş parçası yüzey pürüzlülüğüne, boyutsal toleransa göre);

4, yazılımı çalıştırın, standart numunenin kusuru kritik konumda alarm verene kadar frekansı ve kazancı ayarlayın. (Probu çok yakına kaldırmak sinyal doygunluğuna, çok uzağa kaldırmak ise zayıf hassasiyete neden olacaktır).

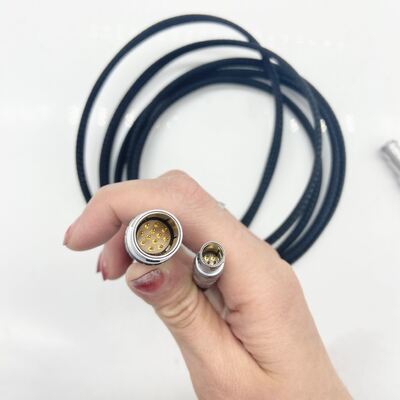

Prob kablosunun kullanımı

Cihazın farklı arayüzüne göre, prob kablosunu yapmak için farklı yapılar kullanılarak, prob hattının genel üretimi, cihaz arayüzünü ve arayüz tanımını bilmeye ihtiyaç duyar, prob kablosunun farklı tanımına göre. Şirketimiz GE locator, Olympus NORTEC ve diğer makineler için girdap akımı probları ve prob kabloları sağlayabilir.
