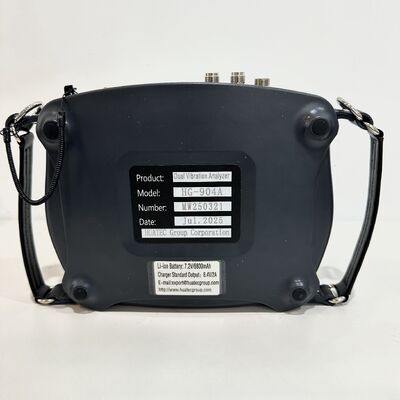

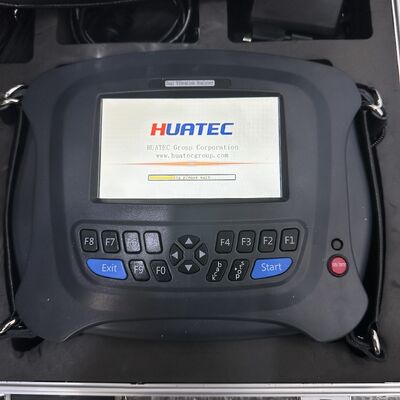

Dört Kanallı Çok Fonksiyonlu Titreşim Analiz Cihazı, Çeşitli Sensör Türlerine Bağlanabilen Çok Yönlü Bir Giriş Portuna Sahiptir
HUATEC HG-904A Dört kanallı çok fonksiyonlu cihaz, çeşitli sensör türlerine bağlanabilen çok yönlü bir giriş portuna sahiptir. Gelişmiş mikroelektronik, sinyal analizi ve arıza teşhis teknolojilerini kullanır, ekipman durumu izleme ve arıza teşhis yeteneklerini tek bir ünitede birleştirir.
Analiz Cihazı, dört kanallı titreşim verisi toplama işlevini içerir, bu sayede yerinde titreşim ölçümü tamamlanabilir ve on binlerce titreşim özelliği değeri ve ölçüm noktalarının spektrumları otomatik olarak saklanabilir. Ayrıca, sahada bir ila dört kanal dalga formunu ve spektrumu eşzamanlı olarak görüntüleyebilir. Ek olarak, denge bozukluğu dedektörü olarak hizmet verebilir, sahada tek ve çift taraflı dinamik denge doğrulamasını tamamlayabilir.
BT4 &IP54
Lütfen dikkat: Dört kanallı ve çift kanallı arasında donanım konfigürasyonunda büyük bir fark vardır.
| Ana işlev |
Model |
| model |
HG-904A4 |
HG-904A2 |
| Kanal miktarı |
dört kanal |
çift kanal |
| Ana fonksiyonlar |
|
1, Üç kanallı eşzamanlı inceleme, her kanaldan eşzamanlı olarak toplanan ivme, hız, yer değiştirme ve eksen sarma değerleri ile birlikte, alarm parametrelerinin frekans spektrum grafikleri.
|
EVET |
1 kanal |
| 2, Herhangi bir parametrenin, herhangi bir frekans aralığının ve herhangi bir grafiğin tek kanallı veya çok kanallı eşzamanlı olarak toplanması. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 3, Eksen izi, başlat-durdur analizi, darbe testi. |
EVET |
HAYIR |
| 4, Herhangi bir parametre ve herhangi bir frekans aralığı için donanım değerlerinin gerçek zamanlı izlenmesi ve trend grafiklerinin gerçek zamanlı analizi; frekans spektrumunun ve dalga formunun gerçek zamanlı analizi. |
1 veya 2 veya 3 veya 4 kanal |
1 veya 2 kanal |
| 5, Rulman darbe darbe izleme teknolojisi (rulman yağlaması ve darbe değerlendirmesi) |
İsteğe bağlı (Sipariş notları) |
İsteğe bağlı (Sipariş notları) |
| 6, 1 veya 2 düzlem dengeleme |
EVET |
EVET |
| 7, Ekipman yönetim yazılımı analiz sistemi |
EVET |
EVET |
| 8, ICP, şarj sensörü, girdap akımı yer değiştirme sensörü, manyetik hız sensörüne bağlanabilir |
EVET |
EVET |
| 9, Bağıl faz analizi |
İsteğe bağlı (Sipariş notları) |
İsteğe bağlı (Sipariş notları)
|
Ana işlev
Çeşitli Sensörler için Çok Fonksiyonlu Giriş Portları: (Piezoelektrik, Elektromanyetik, Girdap Akımı, ICP)
-- Net ve güzel görselleştirme için Çince arayüzlü 5 inç renkli ekran
-- On binlerce titreşim özelliği değeri ve ölçüm noktalarının spektrumlarını otomatik olarak saklayabilen 16 GB'lık bir sabit disk ile devasa depolama alanı
-- 24 bit AD örneklemeli dört kanal eşzamanlı toplama
-- 1600,3200,6400 veya 12800 satır FFT spektrumu
-- Daha kolay kullanım için yepyeni bir Çince Pencere stili menü ekranına sahip USB 2.0 iletişim arayüzü
-- 8 isteğe bağlı seviye ile 35 KHZ'e kadar analiz frekansı
-- Genlik spektrumu, güç spektrumu, logaritmik spektrum vb. dahil olmak üzere tam işlevli yüksek hızlı dinamik analiz.
-- Tepe değeri, tepe-tepe değeri, etkin değer, tepe faktörü, çarpıklık, basıklık vb. dahil olmak üzere çeşitli zaman etki alanı özellik değerlerini görüntüleyin.
-- Çoklu analiz ve teşhis fonksiyonları: rulman/dişli analizi (zarf demodülasyon analizi) arıza teşhisi, (vurma testi) doğal frekans teşhisi vb.
-- Rotor dengesi için veri/kayıt depolama ve oynatma
-- Test ağırlığı isteğe bağlı olarak çıkarılabilir veya korunabilir ve kalitesi tahmin edilebilir
-- Titreşim değerlerini, genlikleri, fazları ölçmek ve görüntülemek için hızlı dengeleme ile yüksek hassasiyetli dengeleme işlemi
-- Donanım zarf demodülasyonu kullanarak rulman/dişli arızalarının tespiti ve teşhisi
-- Hız ölçümü, gürültü ölçümü, faz ölçümü, faz teşhisi
-- Tetik eşiğinin manuel olarak ayarlanması (büyük, orta, küçük)
-- Ekipman yönetim sisteminin EMD yazılımı (rulman veritabanı dahil) ile donatılabilir
Donanım özellikleri
| İstatistikler |
özellik |
| Model |
HG-904A4 dört kanal / HG-904A2 çift kanal |
| Kanal miktarı |
Dört titreşim kanalı, bir takometre kanalı |
| Ana fonksiyonlar |
İvme, hız, yer değiştirme ve eksenel zarf dahil olmak üzere çeşitli parametrelerin tek kanallı veya çok kanallı eşzamanlı olarak toplanması |
| doğruluk |
±%5 |
| A/D dönüşümü |
24 bit AD örnekleme |
| LCD ekran |
Dokunmatik ekran girişini destekler, renkli 5 inç ekran |
| Takometre aralığı |
120—12000rpm |
| cihazın sıcaklık aralığı |
-20—55°C |
| sensörün sıcaklık aralığı |
-20°—120°C |
| Şarj edilebilir pil |
Şarj edilebilir lityum pil 7.2V, 6800mA; şarj süresi 7 saat, sürekli çalışma süresi 8 saat |
| Şarj cihazı |
8.V, 2A |
| Teşhis kütüphanesi |
Rulman veritabanı |
| Ölçüm fonksiyonu ve aralığı |
Dört parametre değerini ve alarm parametre spektrumlarını eşzamanlı olarak 100 mv/g hassasiyetle ölçer
0.1——199.99 m/s² ivmesi
0.1——199.99 mm/s hızı
1um——1999um yer değiştirmesi
0.1——30 m/s² eksenel zarf değeri
|
| Yazılım analiz fonksiyonu |
Titreşim spektrumu ve zaman etki alanı dalga formu analizi, zarf analizi, döner yataklar için hassas arıza teşhis fonksiyonu (dört bölüm) Ayrı arıza teşhis fonksiyonu: Cihaz donanımı, diğer parametre spektrumlarını, cepstrumu, logaritmik spektrumu ve güç spektrumu teşhisini (gerçek zamanlı toplama ve gerçek zamanlı görüntüleme) toplamak için ayrı bir arıza teşhis fonksiyonuna sahiptir |
| Depolama kapasitesi |
16G |
| Harici arayüz |
Şarj ve iletişim USB2.0 |
| Rapor çıktısı fonksiyonu |
Veri raporu çıktısını algılar |
| Titreşim ölçüm frekans tepki aralığı: |
2—35KHz |
| Bağlanabilir sensör türleri: |
Piezoelektrik ivme sensörü, ICP sensörü, Manyetik hız sensörü, Girdap akımı sensörü |
Yazılıma genel bakış
Nesnelerin İnterneti ve büyük veri platformlarının hızlı gelişimi ile, mevcut yazılım sistemimizin işlevsel avantajlarını entegre ettik ve Windows.Net 3.5-5.0 platformunu, Microsoft Visual Studio 2019 paketini ve MySQL veritabanını benimsedik. Yazılım sistemi ile toplayıcı arasındaki iletişim, birleşik bir UDP mimarisi benimser ve yazılım sistemi hem ağ hem de tek başına sürümlerle tasarlanmıştır. Yaklaşık bir yıllık çabadan sonra, Kurumsal Ekipman Akıllı İzleme ve Teşhis Sisteminin (bundan sonra EMD sistemi olarak anılacaktır) en son sürümünü piyasaya sürdük. Esnek istemci yazılımı çalışması ve kapsamlı analiz aracı avantajlarından yararlanarak, kullanıcılar verileri daha rahat izleyebilir ve anormalliklerin nedenlerini daha etkili bir şekilde analiz edebilirler. Sistem yazılımı, çok kanallı ağ veri toplayıcıları, kablosuz izleme toplayıcıları ve çevrimdışı el tipi analizörlerle uyumludur. Çevrimiçi veri trendlerini analiz ederken, el tipi analizör, saha ekipmanlarının analizini daha kapsamlı hale getirmek için veri toplama işlemini tamamlayabilir, böylece ünite trendlerini ve anormalliklerini kapsamlı bir şekilde analiz edebilir, anormalliklerin nedenlerini doğru bir şekilde belirleyebilir ve saha ekipmanlarının güvenliğini en üst düzeye çıkarabilir.
Yazılım özellikleri
| İstatistikler |
|
| Ana Fonksiyonlar |
1. Sistem, ivme, hız, yer değiştirme ve eksenel zarf olmak üzere dört parametrenin eşzamanlı olarak görüntülenmesini gerektirir.
2. Herhangi bir parametre için trend grafikleri, zaman seçimi ile alınabilir ve görüntülenebilir.
3. Aynı arayüzde tek parametre trend grafiği, dalga formu grafiği ve frekans spektrumu analiz grafiği görüntülenebilir.
4. Aynı arayüzde dört parametre trend grafiği (ivme, hız, yer değiştirme ve eksenel zarf) görüntülenebilir.
5. Aynı arayüzde ivme, hız ve sıcaklığın üç parametre trend grafiği (ivme ve hız frekans spektrumu analiz grafikleri dahil) görüntülenebilir.
6. Zaman etki alanı analizi, 13 hassas arıza teşhis göstergesi içerir.
7. Otokorelasyon analizi fonksiyonu mevcuttur.
Sistem Fonksiyonu Genişletme Gereksinimleri:
8. Rulman kalan ömür tahmini referansı.
9. Trend grafiği ve frekans spektrumu analizinde kendi kendine teşhis referans görüşleri olmalıdır.
10. Raporlar tek tıklamayla dışa aktarılabilir.
11. Çok parametreli ve çok boyutlu teşhis ve analiz fonksiyonu gereklidir.
Sistem İşletimi ve Bakım Durumu İstatistikleri:
12. Alarm durumu istatistikleri görüntülenir.
13. Plan yürütme durumu görüntülenir.
Sistem İşletimi ve Bakım Yönetimi:
14. Veri toplayıcıların durumu görüntülenebilir.
15. Ekipman durumu görüntülenebilir.
Ekipman envanterinin tek tıklamayla içe aktarımı mevcuttur.
|
