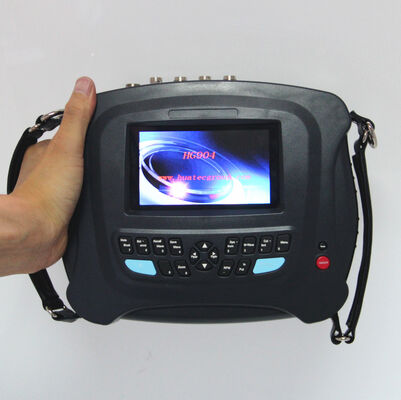

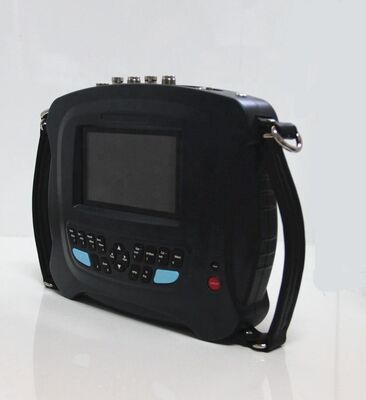

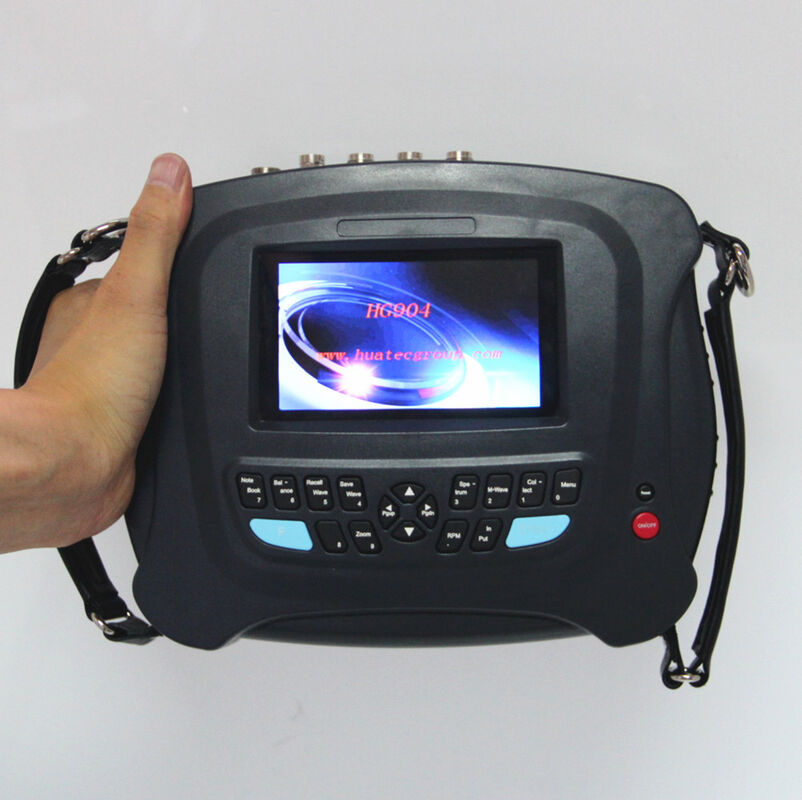

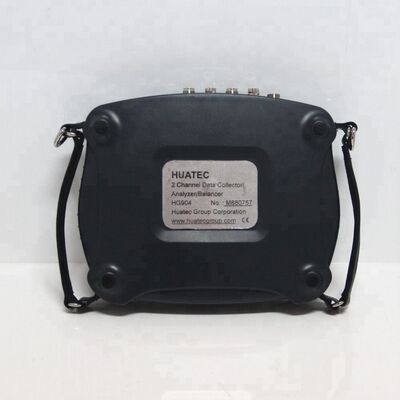

Titreşim Analiz Cihazı 2 Kanal Veri Toplayıcı / Analizör / Dengeleyici

Titre: 2 Kanallı Veri Toplayıcı / Analizör / Balansör

Dengesizlik, makine titreşimlerinin başlıca nedenlerinden biridir. Tüm arızaların yaklaşık %50'sinin rotorların dengesizliğinden kaynaklandığı tahmin edilmektedir. Mekanik dengesizlikten kurtulmanın en iyi yolu yerinde balans almaktır. HG904 Makine Analizörü/Balansör bu amaç için özellikle kullanışlıdır. Titreşimin yoğunluğunu ölçebilir; frekans spektrumunu analiz ederek titreşimin nedenini teşhis edebilir. Ayrıca dönme hızını ve titreşim fazını ölçmek, dengesizlik ağırlığını ve konumunu hesaplamak için de kullanılabilir.

Özellikler:

• Kullanımı kolay
• Vektör çizimi, balans alma süreci ve sonuç bir bakışta açıkça gösterilir
• 10 rotor balans verisinin saklanması
• Deneme kütlesinin çıkarılması veya kalması seçeneği
• Balans alma sonucunun iki belirlenmiş konuma ayrıştırılması
• Rotorun ağırlığına, dönme hızına, yarıçapına ve gerekli balans derecesine göre hesaplanan deneme ağırlık aralığı
• Deneme kütlesi geçerliliğinin otomatik olarak değerlendirilmesi
• RPM, genlik ve faz ölçümü
• Yerinde 400 satırlık FFT spektrumu ve teşhis fonksiyonu
• Çift kanallı eş zamanlı veri toplama
• Rulman ve dişli teşhisi için donanım zarfı demodülasyonu
• Doğal frekansı ölçmek için transfer fonksiyonu
• Geniş LCD ile dalga formu ve spektrum gösterimi
• Titreşim değerlerinin ve titreşim dalga formunun saklanması

Çalışma koşulları

• Sıcaklık aralığı: 5°C ila 50°C arası
• Bağıl nem: < %85, doymamış
• Aşındırıcı gazlar olmadan
• Güçlü elektromanyetik alan ve güçlü darbe olmadan

Güvenlik

HG904'ün makinenin çalışan parçasıyla temas etmesine izin verilmez.

Özellikler

• Dinamik balans için dönme hızı aralığı: 70-60.000 dev/dak
• Otomatik aralık ve manuel aralık seçilebilir
• Titreşimin ölçüm doğruluğu: %5

• Sensörler: Piezoelektrik ivmeölçer, Manyetik hız, Eddy yer değiştirmesi vb.
• 8^inci-sıra elips anti-aliasing filtresi, RPM bant geçiren filtre
• Giriş sinyali: İvmeölçer ve voltaj

• Genlik spektrumu analizi: 100 satır ila 400 satır (yakınlaştırma), Hanning pencereli
• Spektrum analizinin frekans aralığı: 100, 200, 500, 1K, 2K, 5K, 10KHz (yalnızca 1 kanallı örnekleme için)
• Veri depolama: 400 dalga formu 1024 noktalı ve 400 veri seti

• Genlik aralıkları ve Genel titreşim ölçümü için Frekans Tepkisi:

• 	Genlik aralıkları	Frekans Tepkisi
  Yer değiştirme	0.003 – 5 mm tepe-tepe	10 – 500 Hz
  Hız	0.2 – 200mm/s gerçek RMS	10 – 1000 Hz
  İvme	0.5 – 250m/s2 tepe	20 – 5000 Hz
  Zarf	0.1 – 20 birim gerçek RMS	15-40 KHz'den 5-1000Hz
  Gerilim	0.1 – 10V tepe-tepe	10 – 10000 Hz

• Not defteri: Görsel inceleme için 10 durum kodu
• Çıkış: PC ile iletişim için USB
• Güç: 8 saat sürekli çalışma için Ni-MH şarj edilebilir pil, düşük pil uyarısı
• Çalışma Ortamı: 0~55 ^oC, %90 yoğuşmasız nem
• Foto hücre sensörü ile dönme hızı ölçümü
• Dinamik Aralık: 48dB ayarlanabilir kazanç aralığı ile 60dB
• Boyutlar: 21×13×4 cm; Ağırlık: 1.2 kg (Piller dahil)

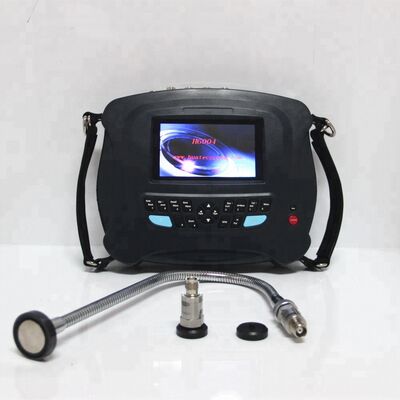

Paket Listesi
HG904 Titreşim Veri Toplayıcı 1
İvmeölçer 2
Mıknatıslı Montaj 2
Çelik Uzatma Probu 1
Pil Şarj Cihazı 1
İvmeölçer Kablosu 3
RS232c İletişim Kablosu 1
Balans Modülü 1
Takometre/Tetik Sensörü ve kablosu 1
Reflektör Kağıdı seti 1
Hızlı Başlangıç Kılavuzu 1
Yazılım CD'si 1
HG904 ve sensörlerin sertifikaları 3
Taşıma Çantası 1
