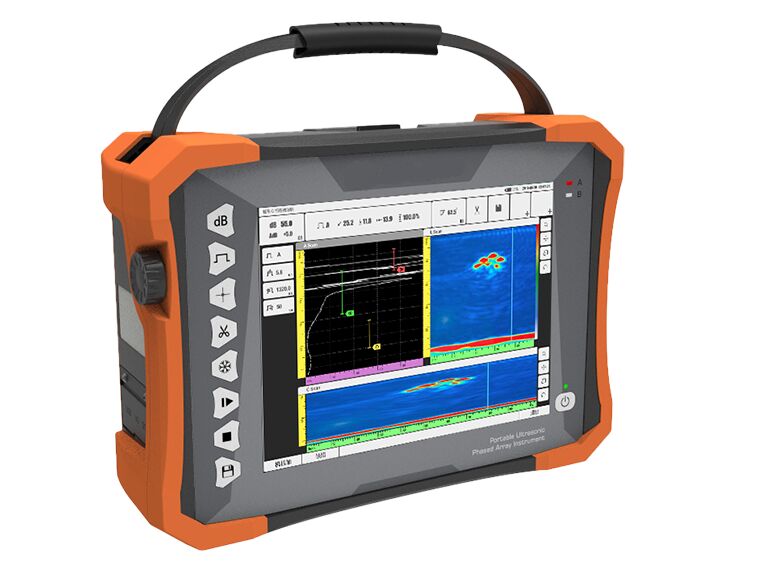

Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü

Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü
Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü

Büyük resim :  Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: ISO,CE
Model numarası: HPA-620
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 takım
Ambalaj bilgileri: kartonda
Teslim süresi: Ödeme yapıldıktan sonra 5 ~ 8 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 20 Takım
İletişim

Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü

Açıklama
Ürün Adı: Phased Array Ultrasonik Kusur Dedektörü PA modu: 32:128
Görüntülemek: 10,4 inç dokunmatik ekran içe aktarmak: 1 IPEX, 4 C5
Küresel Konumlama Sistemi: Evet Depolamak: Dahili: 64 GB; Harici: USB flaş disk
Vurgulamak:

Taşınabilir Faz Dizili Ultrasonik Kusur Dedektörü

,

32: 128PR ultrasonik hata dedektörü

,

Garanti ile fazlı dizi hata dedektörü

Taşınabilir 32:128PR Faz Dizili Ultrasonik Hata Dedektörü



Özellikler:

İnceleme Kanalları

  • 38:128PR Faz Dizili modülü
  • TOFD ve Faz Dizili'nin eş zamanlı taranması
  • Çift dizili probları destekler
  • 2 kanallı TOFD; 2 kanallı konvansiyonel ultrasonik test

HPA-620'nin işlevselliği, kullanıcıların çeşitli taleplerini büyük ölçüde karşılamaktadır.



Faz Dizili Modülü

  • Konvansiyonel alın kaynağı incelemesi; Konvansiyonel alın kaynağı incelemesi (TOFD ve Faz Dizili'nin eş zamanlı taranması ile)
  • Plakalar için konvansiyonel C-tarama incelemesi
  • Cıvataların konvansiyonel incelemesi
  • Konvansiyonel korozyon incelemesi
  • TKY incelemesi



TOFD modülü

  • Prosedür parametre ayarı; prob ve kama parametre ayarı

Kullanıcılar, PCS, tarama kapsamı, alt kapsam, ışın dahil açıları dahil olmak üzere prob ve prosedür parametrelerine göre ilgili parametreleri hesaplayabilir..



Ekran

  • HPA-620, güçlü ışık ve dış mekanlarda optimum görüntüler sağlayan, dokunmatik işlem özellikli 10,4 inç endüstriyel sınıf TFT ekranla donatılmıştır.



Prosedür Tasarımı

  • Proses simülasyon modelleri sunan HPA-620, CAD yazılımı aracılığıyla nesnelerin boyutlarını içe aktararak bir model de oluşturabilir. Kullanıcıların özel inceleme süreçlerini özelleştirin ve tüm çözüm yelpazesi için tek noktadan hizmet sağlayın.

Parametre:

Kanallar
Mod PA modu UT modu TOFD modu
Numara 32:128 2 2
Fiziksel Parametre
Ekran 10,4 inç dokunmatik ekran
İçe Aktarma 1 IPEX, 4 C5
G/Ç Portları 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (HDMI'ya aktarılabilir)
WIFI
LEMO 1B kodlayıcı portu
TTL G/Ç portu
GPS Evet
Depolama Dahili: 64GB; Harici: USB flash disk
Ağırlık 5kg (pil hariç)
Boyutlar 350 mm×250 mm ×130 mm
(U×G×Y)
AC 100V~240V 50Hz/60Hz
DC 13.5V
Pil Türü Lityum pil
Pil Kapasitesi Çift pil, her biri<100Wh
Pil Ömrü ≥4.5s
Sıcaklık Çalışma Sıcaklığı Aralığı:-10℃~40℃
Depolama Sıcaklığı Aralığı:-20℃~60℃
Koruma Sınıfı IP65
UT
PRF 25Hz~10kHz
Verici Gerilimi 75V~250V (50Ω yük)
Darbe Genişliği 30ns~1000ns, 5ns'lik adımlarla
Sönümleme 400Ω, 80Ω
Örnekleme Hızı 100MHz
Bant Genişliği 0.5MHz~20MHz (-3dB)
Kazanç 0.0dB~110.0dB
Hassasiyet Fazlası ≥60dB (dar bant genişliği), ≥52dB (geniş bant genişliği) (2.5P20 dönüştürücüler, 200mmφ2 düz tabanlı delikler)
Dikey Doğrusallık Hatası ≤3%
Yatay Doğrusallık Hatası ≤0.1%
Çözünürlük ≥26dB(2.5P20)
Dinamik Aralık ≥30dB
Filtre Yüksek geçiş, alçak geçiş ve çoklu dar bant geçiş
Doğrultma RF (TOFD modu), tam dalga, yarım dalga +, yarım dalga –
Kanallar 2 kanal
Maksimum Kapsam 10000mm (çelikteki boyuna dalgada)
Kapı A/B/G
Kapı Yıldızı Tam aralık
Kapı Genişliği Kapı başlangıcından tam aralığa
Kapı Eşiği 1~99%
Alarm Ses/Optik
Ölçüm Noktası Ön/Tepe
TCG 16
Faz Dizili
Kanallar 32:128
Maksimum Açıklık 32 eleman
Maksimum Eleman 128 eleman
Odak Yasası ≥1024
Tarama Açısı -89°~89°
Kalibrasyon Hız, Gecikme, TCG,ACG, Kodlayıcı
Test Hacmi 1000mm
Min Açı Artışı 0.1°( otomatik ayar)
Örnekleme Hızı 100MHz, 10bit
Doğrultma Tam dalga
A-tarama Ekran Yüksekliği Ekran yüksekliğinin %800'ü (Maksimum)
Ayarlanabilir Analog Kazanç 80dB
Maksimum PRF 20kHz
Verici Gerilimi 20V~110V(50Ω yük)
Darbe Tipi Bipolar kare dalga
Darbe Genişliği 30ns~1000ns, 5ns'lik adımlarla
Bant Genişliği 0.5MHz~20MHz(-3dB)
Filtre Yüksek geçiş, alçak geçiş, çoklu dar bant geçiş
Tetikleme Kodlayıcı, zamana dayalı
Ölçüm Noktası Ön/Tepe
Okuma Genlik; ışın yolu; yatay; derinlik
Ölçüm Çözünürlüğü 0.5mm
Tarama Modu L/S/C/D –tarama
Tarama Uzunluğu ≥15 metre
Tarama Hızı ≥30mm/s




Kapsam:

Ÿ Konvansiyonel Kaynak İncelemesi

Ÿ Kompozit malzemelerin Faz Dizili C-tarama incelemesi

Ÿ Cıvata ve Vidalanmış Boruların İncelemesi

Ÿ PE bağlantı parçalarının incelenmesi

Ÿ Küçük çaplı Boru Kaynak İncelemesi Çözümü

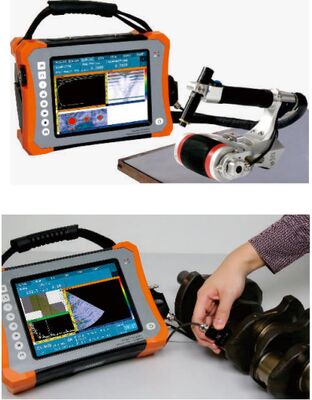

Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü 0

Taşınabilir 32:128PR Aşamalı Array Ultrasonik Hata Detektörü 1
