Ürün ayrıntıları:
|
Ürün adı: | Elektromanyetik ultrasonik kalınlık ölçer | Ölçüm aralığı: | 1,5~240mm |
---|---|---|---|
Kaldırma boşluğu: | 0~3mm | Prob türü: | Standart oda sıcaklığı probu, isteğe bağlı yüksek sıcaklık, yüksek frekanslı prob, yüksek sıcaklık d |
Vurgulamak: | cep tipi kalem ultrasonik kalınlık ölçer,temassız elektromanyetik kalınlık ölçer,bağlantı maddesi olmadan kalınlık ölçümü |

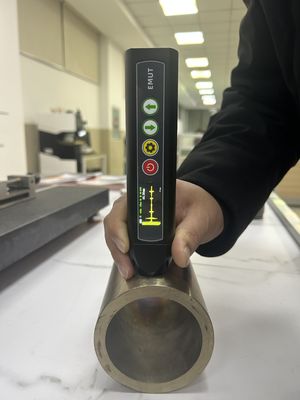

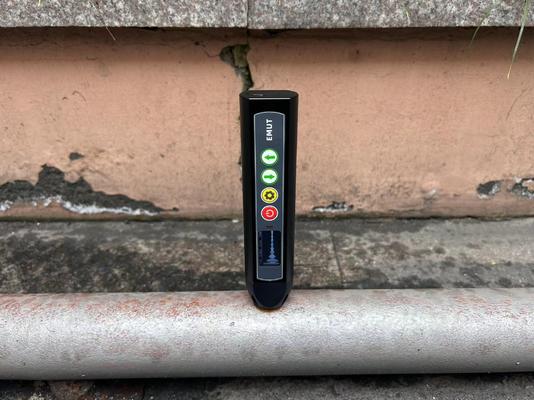

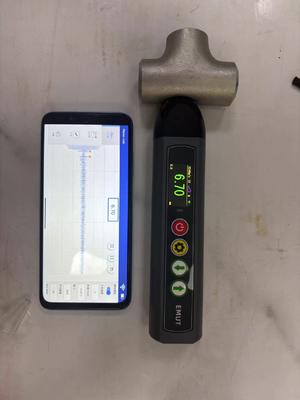

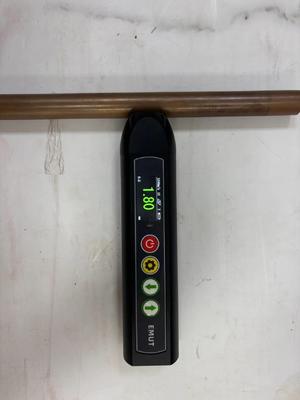

Cep kalem türü Bağlantı Ajanı ve temassız elektromanyetik ultrasonik kalınlık ölçer yok
Genel giriş
Enstrüman elektromanyetik ultrasonik prensibini benimser ve algılama süreci sırasında iş parçasının yüzeyini öğütmeye gerek yoktur ve hiçbir koplama ajanı gerekmez
Sonda ve ev sahibi entegre edilir ve sonda değiştirilebilir
Yapılandırılabilir sonda türleri: normal sıcaklık sonda: ≤ 120 °C, 4MHz, esas olarak düşük karbonlu çelik, alüminyum vb. gibi ince taneler tespit etmek için kullanılır, maksimum kaldırılabilir mesafesi 4 mm'dir.Yüksek sıcaklıklı sonda: ≤ 800 °C, 4MHz, esas olarak düşük karbonlu çelik gibi ferromanyetik ince tanelerli malzemeleri ölçmek için kullanılır, en fazla 2 mm kaldırılabilir mesafe
Kalkış etkisi: (gerçek kalkış mesafesi malzeme özellikleri ve dereceleri ile ilişkilidir), pas karşıtı film, tuz yatakları veya diğer yalıtım kaplamaları (yağ, laç, porselen, plastik vb.)) işletme yetkisi olarak kullanılabilir.
# Korozyon katmanlarına izin verilir ve ölçüm en fazla 3 mm artış mesafesinde iyileştirilebilir
# tespit edilebilen iş parçasının minimum çapı (iğnesi) 8 mm'dir
# Sonda'nın en yüksek eğim açısı: 25°
# Sonda uyarı yöntemi: su mıknatısı
# Ses dalgası tipi: kesme dalgası
Özellikleri
# Cep kalem tipi, bağlayıcı madde yok ve temas dışı kalınlık ölçer
# İnsan vücudu mühendisliği tasarımı, kompakt yapı, süper küçük hacim, taşımak kolay, el kontrolü, güçlü manyetik emilim, yorgunluk koşullarını iyileştirmek
# Kesin kalınlık ölçümü, kaplamadan geçebilir, profesyonel algoritma programı desteği, birleştirme ajanına gerek yok, iş parçasının yüzeyini öğütmeye gerek yok,tespit edilen yüzey boya ve sarma tabakasına izin verin, iş parçasının yüzeyinin eşitsiz olmasına izin verin
# Çoklu malzeme ses hızı enstrümanda önceden saklanabilir ve malzeme ses hızı aynı anda dinamik olarak eklenebilir ve silinebilir.Ses hızı kalibrasyonu sıcaklık telafi fonksiyonunu arttırır, ve etkili ölçüm doğruluğunu artırır
Teknik parametreler
Ölçme aralığı | 1.5~240mm |
Yükseltme boşluğu | 0 ~ 3 mm |
Kazanç almak | ≤100dB |
Çalışma sıklığı | 4MHz |
Çevre sıcaklığı | -20°C - +50°C |
Yüksek sıcaklık ses hızı telafi | Otomatik tazminat |
Sıcaklık aralığı | -150~800°C(daha yüksek sıcaklık özelleştirilebilir) |
Karar | 0.01mm |
Düzenlenebilir ses hızı aralığı | 1000~9999m/s |
Sürekli çalışma süresi | 3 saat. |
Boyut | 151*76*35mm |
Ağırlık | 220 g |
Heyecanlı mod | kalıcı mıknatıs |
Hata aralığı | ≤10 mm, hata ±0.05 mm (> 10 mm + / - 0.01 + H / 200) mm (H iş parçasının kalınlığıdır) |
Güç kaynağı | Lityum şarj edilebilir pil |
Sonda tipi: standart oda sıcaklığı sonde, isteğe bağlı yüksek sıcaklıklı sonde, yüksek frekanslı sonde, yüksek sıcaklıklı düşük frekanslı sonde, B tarama sonde
Standart teslimat
TG-14 elektromanyetik ultrasonik kalınlık ölçer
Normal sıcaklık sondası
Kullanım kılavuzu
Kalibrasyon sertifikası
Taşıma çantası
İsteğe bağlı aksesuarlar
Yüksek sıcaklık
Yüksek frekanslı prob
Yüksek sıcaklık düşük frekanslı sondası
B tarama sondası
