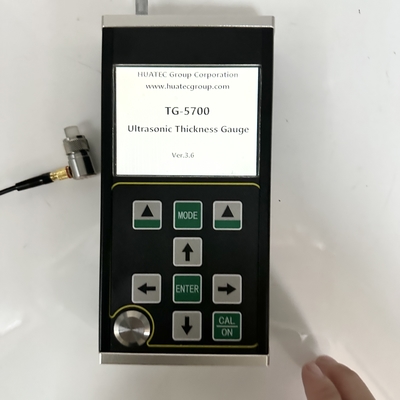

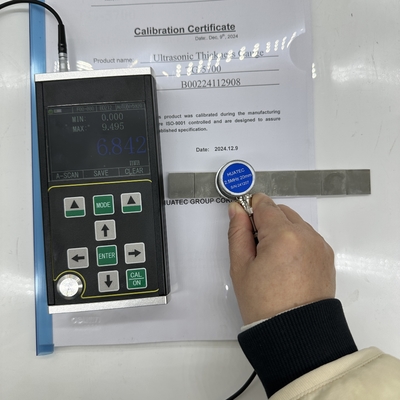

A/B Tarama Özellikli Yeni Tip Elde Taşınabilir Yüksek Hassasiyetli Dijital Ultrasonik Kalınlık Ölçer
TG-5700, A/B taramalı yeni tip elde taşınabilir yüksek hassasiyetli dijital ultrasonik kalınlık ölçerdir. Darbe yansımasına dayalı ultrasonik kalınlık ölçümü prensibini benimser. İçinden sabit bir hızda ultrason dalgalarının yayılabildiği ve arkasından yansıma elde edilebilen malzeme kalınlığının ölçümü için uygundur. Ölçüm çözünürlüğü 0,001 mm'dir ve ölçüm aralığı 0,15 mm (çelik) kadar incedir.
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyon sonrası üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir. Petrol, kimya endüstrisi, metalurji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.
Bu ürün aşağıdaki standartlara uygundur: Ultrasonik kalınlık ölçer için kalibrasyon spesifikasyonu (JJF 1126-2004).
Ana İşlev Özellikleri
● Bu ürün A-tarama modu, B-tarama modu ve sayısal görüntüleme moduna sahiptir;
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi benimsenmiştir, minimum ölçüm kalınlığı 0,15 mm'dir (çelik);
● Bu ürün yüksek hassasiyetle kalınlığı ölçebilir ve maksimum ölçüm çözünürlüğü 0,001 mm'ye ulaşabilir; Tekrar çözünürlüğü ± 0,002 mm'ye ulaşabilir;
● Yüzeyde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan kaplama ve yankıdan yankıya ölçüm fonksiyonlarına sahiptir;
● Çoklu ölçüm modları: mb-e, E-E ve me-e modları, geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod, ince parçaların ölçümünü gerçekleştirir;
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma oranı modu ve maksimum değer modu;
● İki kazanç modu: otomatik kazanç / manuel kazanç;
● Enerji tasarrufu fonksiyonu ile manuel kapatma ve otomatik kapatma ayarlanabilir;
● Çift kristalli prob ve tek kristalli prob dahil olmak üzere çeşitli probları destekler ve 20MHz'e kadar yüksek frekanslı probu destekler;
● Kütle depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir;
● 320x240 yüksek çözünürlüklü (QVGA) 3,5 inç renkli TFT-LCD ekran;
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek noktalı kalibrasyon, çok noktalı kalibrasyon ve manuel kalibrasyon modlarını destekler ve aynı anda ses hızını ve prob sıfır konumunu kalibre edebilir; Çift kristalli probun v-yolu düzeltmesini destekler.
● Metrik ve İngiliz sisteminin dönüşümünü destekler; Milimetre ve inç birimleri arasında geçiş yapabilir;
● İngilizce ekranı destekler.
Uygulanabilir Malzemeler
Çelik, dökme demir, alüminyum, bakır vb. metallerin, plastiklerin, seramiklerin, camın, reçinenin, cam elyafının ve diğer iyi ultrasonik iletkenlerin kalınlığını ölçmek için uygundur.
Temel İlkeler
Ultrasonik kalınlık ölçüm prensibi, ışık dalgası ölçümüne benzer. Prob tarafından yayılan ultrasonik darbe, ölçülen nesneye ulaşır ve nesnede yayılır. Malzeme arayüzüne ulaştığında, proba geri yansır. Ölçülen malzemenin kalınlığı, ultrasonun malzemede yayılma süresinin doğru bir şekilde ölçülmesiyle belirlenir.
Şartname Parametreleri
* Not: Şirket, önceden haber vermeksizin teknik değişiklikler yapma hakkını saklı tutar.
| Öğe |
TG-5700 |
| Prob tipi |
Tek kristalli prob / çift kristalli prob |
| Ölçüm aralığı(45# çelik) |
0,15 mm – 1800 mm |
| Gösterge kararlılığı |
Kalınlık ölçüm değerinin yankı gücünden, malzeme zayıflama katsayısından, kazançtan ve kapı yüksekliğinden etkilenmemesini sağlamak için sıfır geçiş ve çoklu yankı teknolojisi benimsenmiştir ve yüksek ölçüm kararlılığına ve güvenilirliğine sahiptir. |
| Ölçüm frekansı |
4Hz,8Hz,16Hz |
| Çözünürlük |
0,1 mm,0,01 mm,0,001 mm(0,01 inç,0,001 inç,0,0001 inç) |
| Hassasiyet |
0,001 mm |
| Darbe üreteci |
Negatif kare dalga emisyonu benimsenir ve darbe genişliği ve voltajı prob ile otomatik olarak eşleştirilir. |
| Ses hızı aralığı |
400-19999m/s |
| Kalibrasyon bloğu |
4mm(çelik) |
| Otomatik kapanma |
5 dakika, 10 dakika, 20 dakika ve manuel kapanma seçilebilir. |
| Prob kalibrasyonu |
Tek nokta kalibrasyonu, çok nokta kalibrasyonu |
| kazanç |
Otomatik kazanç kontrolü, Manuel kazanç kontrolü |
| Kazanç aralığı |
0~70dB |
| Algılama modu |
Radyo frekansı (RF), pozitif yarım dalga (POS), negatif yarım dalga (NEG), tam dalga (FULL) |
| Ölçüm modu |
(1) MB-E: ilk yankıdan ilk alt yankıya geçiş süresine dayalı ölçüm modu; (2) E-E: kaplama ölçümünü delme modu, rastgele Em–En yankısı isteğe bağlıdır; (3) ME-E: çoklu yankı ölçüm modu; (4) İNCE: ince duvar ölçüm modu; |
| Sayısal mod |
Kalınlık değeri modu, fark / azaltma oranı modu, maksimum / minimum değer modu |
| A-tarama modu |
Mevcut |
| B-tarama modu |
Mevcut |
| Bağlantı göstergesi |
Mevcut |
| Pil Göstergesi |
Mevcut |
| Dil |
İngilizce |
| Birim |
mm/inç |
| Menü işlemi |
Mevcut |
| Yazılım fonksiyonu |
Dinamik kapı ayarı, boşaltma ayarı (Boş), yankı boşaltma ayarı (E-boş), yankı dondurma, yankı çevirisi ve ölçekleme |
| Depolama fonksiyonu |
Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir. |
| Ana program yükseltmesi |
Mevcut |
| Ekran |
3,5 "QVGA (320 × 240) renkli TFT-LCD ekran |

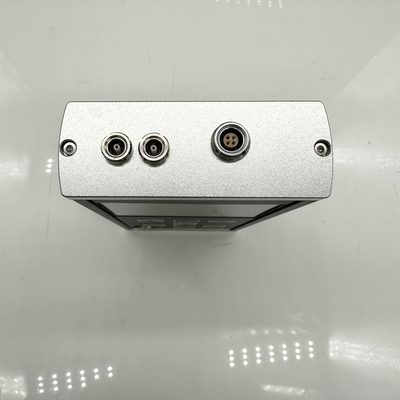

| Veri iletimi |
Verileri bilgisayara iletmek için RS-232 seri iletişimini ve USB'yi destekler. |
| Çalışma sıcaklığı |
-10℃～＋50℃; Özel gereksinimlerle - 20 ℃'ye ulaşabilir; |
| Çalışma voltajı |
Dört adet 5 numaralı AA pil gereklidir. Güç yetersiz olduğunda, düşük voltaj uyarısı vardır. |
| Genel boyut |
204 x 100 x 36 (mm) |
| Toplam Ağırlık |
310 g(Pilsiz) |
| Pil |
4 adet AA kuru pil |

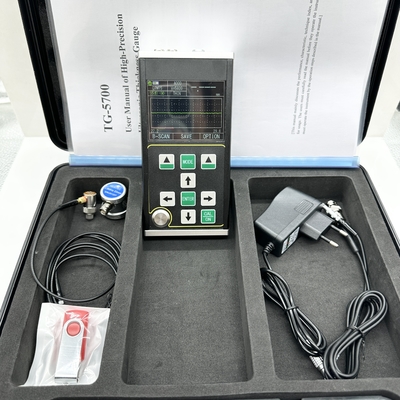

Standart Teslimat
Ana ünite TG-5700 1 adet
2,5M Φ20 tek elemanlı dönüştürücü, test aralığı 4-1800mm 1 adet
Bağlantı sıvısı şişesi 1 adet
Taşıma çantası 1 adet
Kullanım kılavuzu 1 adet
Kalibrasyon sertifikası 1 adet
İsteğe Bağlı Aksesuarlar
Farklı frekanslı çeşitli prob, tek prob 8mm/10mm/12mm ve TR ultrasonik kalınlık probları
Çeşitli basamak kama blokları
PC Veri yazılımı
Ambalaj
Ambalaj: Standart ihracat paketi, kanton
İsteğe bağlı prob:
| TS400 Çift kristalli prob |
10Mhz |
5mm |
0,5-50mm |
| TS500 Çift kristalli prob |
5Mhz |
5mm |
1,0-65mm |
| TS510 Çift kristalli prob |
5Mhz |
10mm |
1,0-500mm |
| DTM15 Tek kristalli prob |
15 MHz |
6mm |
0,15-22,5mm |
| DTM7.5 Tek kristalli prob |
7.5Mhz |
6mm |
0,5-22,5mm |
| DTM10 Tek kristalli prob |
10Mh |
6mm |
0,3-22,5mm |
| DTM5 Tek kristalli prob |
5M |
6mm |
1,0-22,5mm |
| BD510 Tek kristalli prob |
10Mh |
10mm |
1-1000mm |
| BD212 Tek kristalli prob |
2MHz |
12mm |
4-1800mm |
| Çift kristalli prob kablosu |
|
| Tek kristalli prob kablosu |
|
