Bakır üzerine teneke kaplama galvanizli katman çok fonksiyonel kaplama kalınlığı ölçer

Bakır Galvanizli Katman Üzerine Kalay Kaplama Çok Fonksiyonlu Kaplama Kalınlık Ölçer

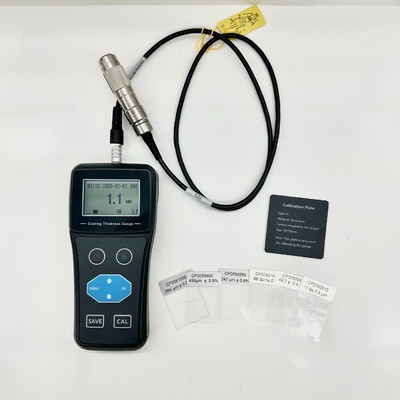

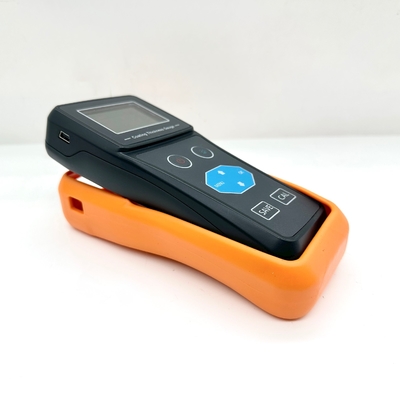

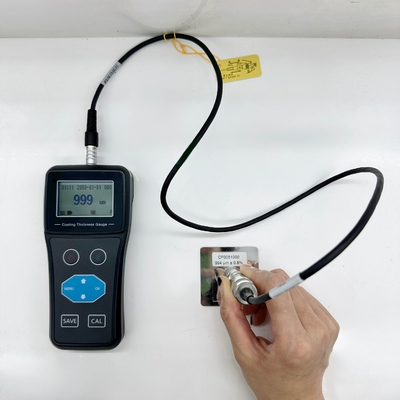

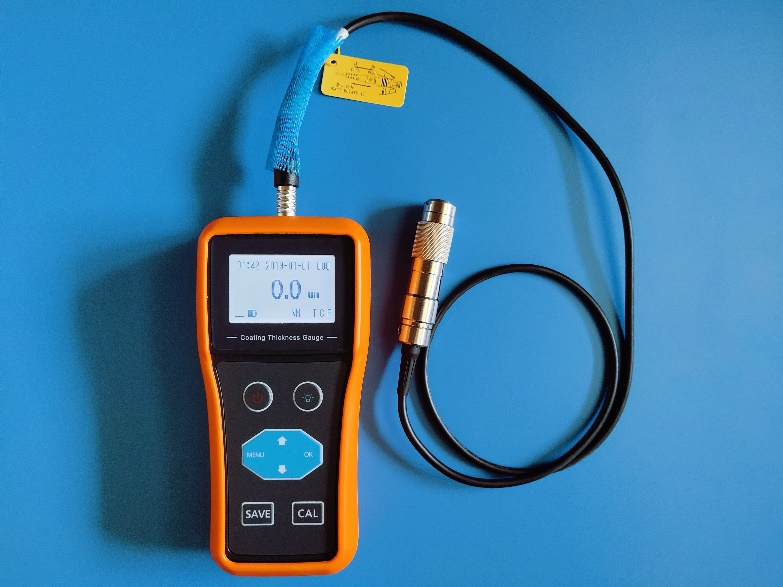

TG-6105, manyetik ve girdap akımlı taşınabilir bir kaplama kalınlık ölçerdir. Manyetik metal alt tabakalar (çelik, demir, alaşım ve sert manyetik çelik vb. gibi) üzerindeki manyetik kaplama kalınlığını (çinko, alüminyum, krom, bakır, kauçuk, boya vb. gibi) ve manyetik olmayan metal alt tabakalar (bakır, alüminyum, çinko, kalay vb. gibi) üzerindeki iletken katman kalınlığını (kauçuk, boya, plastik, anodik oksidasyon filmi vb. gibi) hızlı, hasarsız ve hassas bir şekilde ölçebilir.

NM: Prob tipi, T: Bakır üzerine kalay kaplama, C: Gerçek zamanlı sıcaklık telafisi, P: tek

Uygulama:

Laboratuvarda kullanılabilir, ayrıca mühendislik sahasında da kullanılabilir, imalat, metal işleme endüstrisi, kimya endüstrisi, emtia denetimi ve diğer test alanlarında yaygın olarak kullanılır, malzeme koruma profesyonelleri için gerekli bir araçtır.

Standart:

• GB/T 4956 -- 2003 Manyetik olmayan kaplamaların manyetik alt tabakalar üzerindeki kaplama kalınlığının ölçümü -- Manyetik yöntem
• GB/T 4957 -- 2003 Manyetik olmayan matris metaller üzerindeki manyetik olmayan kaplamaların girdap akımı yöntemiyle kaplama kalınlığının ölçümü
• JJG 818 -- 2018 Manyetik ve girdap akımlı tip kaplama kalınlık ölçüm cihazı
• JB/T 8393 -- 1996 Manyetik ve girdap akımlı tip kaplama kalınlık ölçüm cihazı
• GB/T 15675-2008 Sürekli elektrogalvanizli, çinko-nikel alaşımlı kaplamalı çelik levha ve çelik şerit
• GB/T 2518-2008 Sürekli sıcak daldırma galvanizli çelik sac ve çelik şerit

Özellikler:

• Yüksek hassasiyetli örnekleme çipi ve özel kalibrasyon modeli kullanır, gelişmiş gerçek zamanlı sıcaklık telafisi teknolojisi ile tam aralıkta doğru ölçüm sağlayabilir ve 20um'un altındaki ultra ince elektroliz ve oksit tabakasının kalınlığını doğru bir şekilde ölçebilir
• Aynı anda galvanizli katman kalınlığı ve birim ağırlığı (gram versiyonu) ölçülebilir
• Çeşitli prob özelliklerini destekler, prob aşındıktan sonra ana cihazla yeniden eşleştirilebilir, prob ömrünü etkili bir şekilde uzatır
• Yüksek hassasiyetli tek nokta ölçümü, tarama ölçümü, birim ağırlık ölçümü (gram ağırlık versiyonu TG-6105P), fark ölçümü, ortalama ölçüm ve diğer ölçüm modlarına sahiptir
• Sıfır noktası kalibrasyonu, tek nokta kalibrasyonu, iki nokta kalibrasyonu ve temel kalibrasyon fonksiyonlarına sahiptir, sistem hatasını otomatik olarak düzeltebilir
• Veri depolama fonksiyonuna sahiptir ve istatistiksel analiz için kaydedilen verileri gruplandırabilir
• Kalınlık değerinin üst ve alt sınırlarını ayarlayabilir, aralığın ötesinde otomatik vızıldama alarmı
• Bağlantı durumu istemi fonksiyonu ile ölçüm durumunu sezgisel olarak kavrayın
• Kalınlık değeri, bağlantı durumu, elektrik miktarı bilgisi, test süresi, depolama durumu vb. dahil olmak üzere zengin bilgiler görüntüler
• Dahili Bluetooth modülü (isteğe bağlı Bluetooth sürümü) ve Mini-USB arayüzü, isteğe bağlı Bluetooth yazıcı ve kablolu ve kablosuz veri iletimi için PC veya akıllı terminal cihazlarıyla iletişim kurabilir
• Gerçek zamanlı çevrimiçi ölçümü, talimat kontrolünü (talimat sürümü) destekler, ana yazılım yükseltilebilir
• RS232, RS485 iletişim arayüzü ile donatılabilir, çevrimiçi model için isteğe bağlıdır
• Özel kalınlık ölçüm modülü ve kalınlık ölçüm sensörü özelleştirilebilir

Teknik Parametreler:

TG-6105 serisi prob kılavuzu

Prob tipi		F probu (Manyetik indüksiyon)						N probu(girdap akımı)
Kullanım		Manyetik metal alt tabaka üzerindeki manyetik olmayan kaplama						Manyetik olmayan metal alt tabaka üzerindeki iletken olmayan kaplama
Prob tipi		FM	FL	FX	FT	FS	FH	NM	NL
Ölçüm aralığı(μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Ölçüm doğruluğu(μm)	Temel kalibrasyon	±(0.5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0.5+1% H)	±(1+2% H)	±(0.5+1% H)	±(1+2% H)
	Sıfır noktası kalibrasyonu	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. Eğrilik Yarıçapı		dışbükey 1.5mm	dışbükey 1.5mm	dışbükey 10mm	dışbükey 1.5mm	dışbükey 1mm	dışbükey 1.5mm	dışbükey 3mm	dışbükey 6mm
Min. Alan Yarıçapı		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Plakanın Kritik Kalınlığı		0.5mm	0.5mm	2mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Sıcaklık(°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Ölçüm yönü
Ortak Uygulama Kapsamı		Standart prob   Geleneksel kaplama boya katmanı vb.	Daha kalın prob boya katmanı, sprey kaplama vb.	Ultra kalın prob korozyon katmanı,   Yangın koruma katmanı vb.	Boru içindeki dar alan, dik açılı prob	Küçük prob, küçük iş parçası, bağlantı elemanı vb.	Yüksek sıcaklık probu 300℃ yüksek sıcaklığa dayanabilir	Standart prob oksit tabakası, sprey kaplama,   Bakır kaplı kalay, krom kaplı	Daha kalın prob kaplama, boya kaplama vb.

TG-6105 serisi model kılavuzu

Not: Çevrimiçi model için RS232/485 ve diğer iletişim portları isteğe bağlıdır
