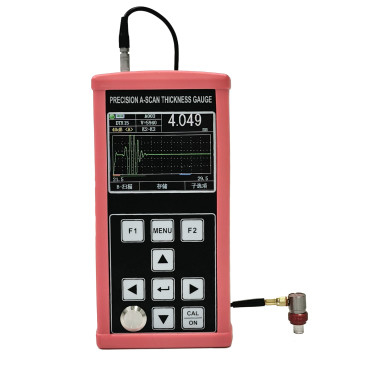

Elde tutulabilen metal olmayan ultrasonik kaplama kalınlığı ölçer
TG-6200, çeşitli metal, metal olmayan (şüşe, plastik, kompozit, beton, ahşap vb.) altyapılarda kaplama kalınlığını ölçebilir
Özetle
Sayısal görüntüleme ve A / B tarama fonksiyonu ile metal olmayan kaplama kalınlığı ölçer. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backÖlçüm çözünürlüğü 0.001mm, ölçüm aralığı 0.02mm kadar ince ve kaplamanın ve altyapının kalınlığı aynı anda ölçülebilir.
Bu ürün petrol, kimyasal endüstri, metalürji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.
Özellik parametresi
| madde |
TG-6200 |
| Sonda tipi |
Tek kristal/iki kristal |
| Ölçme aralığı |
20mm 1800mm |
| Ölçüm sıklığı |
4Hz, 8Hz, 16Hz |
| Karar |
0.1 mm,0.01mm,0.001mm(0.01inç,0.001 inç,0.0001 inç) |
| Nabız jeneratörü |
Negatif kare dalga emisyonu, nabız genişliği ve voltaj otomatik olarak sondaya eşleştirilir |
| Ses hızı Aralık |
400-19999m/s |
| Kalibrasyon bloğu |
4mm çelik |
| Otomatik kapatma |
5 dakika, 10 dakika, 20 dakika, manuel kapatma seçebilirsiniz. |
| Sonda kalibrasyonu |
Bir nokta kalibrasyonu, iki nokta kalibrasyonu, manuel kalibrasyon |
| kazanç |
Otomatik güç, manuel güç |
| Kazanç aralığı |
0~80dB |
| Bulma modu |
RF, pozitif yarım dalga POS, negatif yarım dalga NEG, FULL dalga |
| Ölçüm modu |
(1) Thin-EE: THIN film kaplama modu (2) MB-E: puls başlangıç dalgasını tek bir yankıya aktarır; (3) E-E: Kaplama ölçümü ile, herhangi bir EM-EN yankısı isteğe bağlıdır; (4) THIN: ince duvar ölçüm modu |
| Sayısal model |
Kalınlık değeri modu, fark/azalma hızı modu, maksimum/asgari mod |
| A- tarama modu |
destek |
| B - Tarama modu |
destek |
| Bağlantı işareti |
destek |
| Pil göstergesi |
destek |
| Dil |
İngilizce |
| birim |
mm/inç |
| Menü işlevi |
destek |
| Yazılım fonksiyonu |
Dinamik kapı Ayarları, boşaltma Ayarları (Boş), yankı boşaltma Ayarları (E-Boş), yankı dondurma, yankı Pan ve zoom |
| Depolama fonksiyonu |
Aynı zamanda, 100.000 kalınlık (100 grup, her grup 1000), 500 grup A tarama dalga biçimleri ve 500 grup B tarama dalga biçimleri desteklenir |
| Makine programı yükseltme |
Ev sahibi programının yükseltmesini destekle |
| Ekranı göster |
3.5 "gerçek renkli ekran |
| Veri iletimi |
USB iletişimini destekle, bilgisayara veri aktarımı |
| Çalışma sıcaklığı |
-10°C ~ +50°C, -20°C'ye kadar özel gereksinimlerle |
| Çalışma voltajı |
3pcs No. 5 düşük voltaj uyarısı ile lityum iyon pil |
| Genel boyut |
184 x 85 x 32 (mm) |
| Makine ağırlığı |
250 g ((batarya dahil değil) |
| Standart yapılandırma |
ana makine ve kaplama için 1pc özel sonda
No. 5 Lityum pil 3, şarj cihazı, rastgele dosyalar, şok geçirmez ve su geçirmez cihaz dolabı 1
|
Ana fonksiyon
● Geniş ölçüm aralığı, asgari ölçüm kalınlığı, kaplama 20um, maksimum ölçüm kalınlığı 1800mm;
● Yüksek hassasiyetli kalınlık ölçümü, en yüksek ölçüm çözünürlüğü 0.001mm'ye kadar; Tekrarlanabilir çözünürlük ± 0.002mm'ye kadar;
● A tarama modu, B tarama modu, sayısal görüntüleme modu;
● Yüzeydeki boya ve kaplamaları olan malzemeleri ölçmek için kat kat kaplama ve yankı-echo ölçüm fonksiyonları ile;
● Bazı kompozit malzemelerin üzerindeki kaplama ve boya katmanı, malzemenin farklı ses hızlarına göre tespit edilebilir.ve 10'dan fazla çok katmanlı malzemeden oluşan her katmanın kalınlığı aynı anda ölçülebilir, ve her katmanın kalınlık değeri aynı yankı altında değiştirilebilir;
● Çeşitli ölçümler: THIN, MB-E, E-E, Otomatik mod, geleneksel iş parçasının kalınlığını ölçmek için; ince kaplama ölçümü için THIN E-E modu;
● Sayısal modlar, geleneksel kalınlık değeri modu, fark/azalma hızı modu ve maksimum değer modu içerir.
● Artım modu: otomatik artım / manuel artım;
● Enerji tasarrufu fonksiyonu ile manuel kapatma ve otomatik kapatma ayarlanabilir;
● 20Mhz yüksek frekanslı probları desteklemek için çeşitli farklı özelliklere sahip problar, ikiz problar ve tek kristal problar kullanabilir;
● Büyük kapasiteli depolamayı destekler, aynı anda 100.000 kalınlık değeri, 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir;
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonunu, çok nokta kalibrasyonunu ve manuel kalibrasyon modunu destekler, aynı anda ses hızını ve sonda sıfır pozisyonunu kalibredebilir;V yolu kalibrasyonunu destekle.
● Emperyal dönüştürme; Milimetre ve inç değiştirilebilir;
● Çince ve İngilizce ekranı;
