Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı

Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı
Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı

Büyük resim :  Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı

Ürün ayrıntıları:
Place of Origin: China
Marka adı: HUATEC
Sertifika: ISO CE GOST
Model Number: SRT-680G
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
İletişim

Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı

Açıklama
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Vurgulamak:

Dijital Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı

,

Yüksek hassasiyetli kontur ölçme cihazı

,

Tahribatsız Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı

Dijital sensörlü yüksek hassasiyetli kabalık ve kontur testi
Ürün Özellikleri
Özellik Değer
Ürün Adı Kabalık ve Kontür Denetleyici
Açı Yatay açı, dikey açı, çapraz açı
X ekseni 200 mm
Düzlük 0.6μm / 100mm
Ölçüm İlke
  • Kartezyen koordinatları, kalem bağlantıları
  • X koordinatının ölçüm verisi olarak yüksek hassasiyetli hava yüzen rehber rayı
  • Z koordinat ölçümü için yüksek hassasiyetli dijital sensör
  • Bilgisayar ve Windows tabanlı veri işleme ölçüm programı
Ana fonksiyonlar
Boyut ölçümü:

Yatay mesafe, dikey mesafe, doğrusal mesafe, yarıçap ve çap

Açı ölçümü:

Yatay açı, dikey açı, çapraz açı

Pozisyon Toleransı:

Paralellik ve dikeylik

Form Toleransı:

Düzlük, taç, dairesel kemer profili

Yardımcı jenerasyon:

Yardımcı nokta, yardımcı hat, yardımcı daire

Teknik parametreler
Ürün Parametreler Karar
Ölçüm aralığı X eksen 200 mm 0.1 μm
Düzlük 0.6μm / 100mm --------
Z1 (menzil) sensörü 40mm ((Kırıklık aralığı senkronizasyonu) 0.05 μm
Z2 (Büyüklük) 550 mm sütun
Min. iç delik 30mm (özel iğne ile daha küçük) - Hayır.
Doğrusal doğruluk ≤±(1+I0.12HI) μm --------
Ark ≤(1.2+R/8) 2mm
Açı ≤±1′ 60°,90° açılı blok
Kabalık Geri kalan gürültü değeri ≤ 0,005μm λc:0.08mm, hız 0.1mm/s
Ana yapılandırma
Parça Adı Proje Adı
Mekanik parça Ev sahibi enstrümant standı x1, Granit masası: 1
Yüzen rehber ray: 1, Dijital sensör: 1
Dikey sağ sütun: 1
Düzenleme platformu Yatay ayar cihazı, Dönüş ayar cihazı, Düz ağızlı sıkıştırma sistemi
Kalibrasyon ölçer 1 set (standart aletler)
Yazı kalem ve prob Φ3*24mm R0.025mm kalem: 2 adet, Φ3*24mm R0.025mm eğim ucu ile: 2 adet
Kabalık biçimleri: Φ3*24mm R5μm ile iğne sondası: 1pcs
Karbon lif ölçüm çubuğu: Φ8*150mm Sonda: 1pc
Elektrikli parça Elektrikli kontrol sistemi:1Bilgisayar 1, HP mürekkep jet yazıcısı 1, Yazılım:1
Teknik Önemli Noktalar
  • Sensör ve iğnelerin değiştirilmesi gerekmez.
  • Aynı anda kabalık ve profilometre analizi
  • X-eksen yüksek hassasiyet için sürtünme doğrusal kılavuzları benimser
  • Z1 ekseni mükemmel doğrusallık ile ithal dijital sensör kullanır
  • Tek seferlik montajla basit kalem değişimi
  • İki dilli yazılım (Çin/İngilizce)
  • WinXP, Win7 sistemlerini destekler
  • CAD uyumlu açıklama ve DXF biçimi desteği
  • Otomatik özellik tanıma ve kalem kontrolü
Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı 0
Ekipman Boyutları
Ürün Paketleme Wt.kg CBM m3
Lx - Evet. Lz Wt ((kg) Lx - Evet. Lz Wt ((kg)
1400 725 1740 270 960 960 1950 50 300 0.88
Kullanım Gereksinimleri

Güç: AC 220V ± 10% 50Hz

Çevre gereksinimleri: (T):10-30°C, (RH):<85%, Açık bir titreşim yok, Bağımsız topraklama

Kurulum ve Kabul
Kurulum ve Eğitim:
  1. Teslimatçı, kullanıcı yerinde kurulum ve testlerden sorumludur.
  2. Teoride, işletmede ve bakımda kapsamlı eğitim
Kabul:
  1. Ulusal doğrulama prosedürüne ve sözleşme teknik anlaşmasına göre
  2. Tam tedarik listesinin doğrulanması

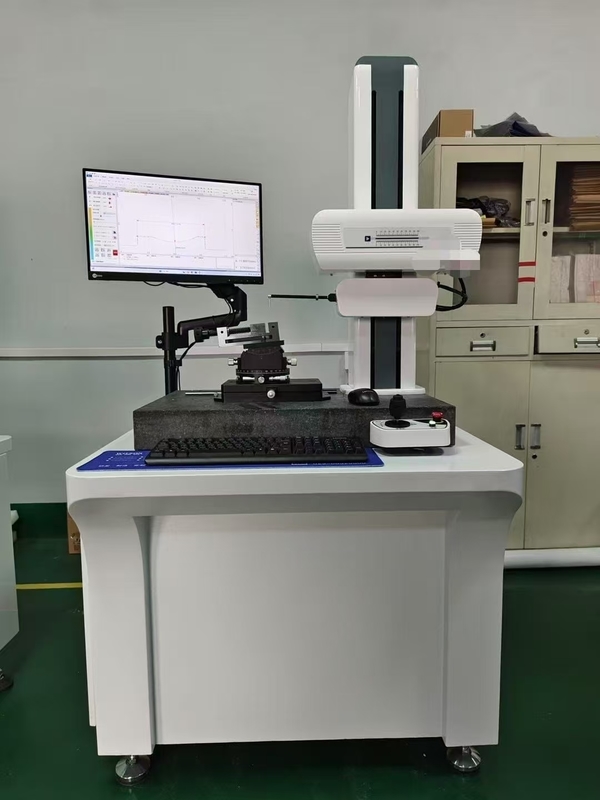

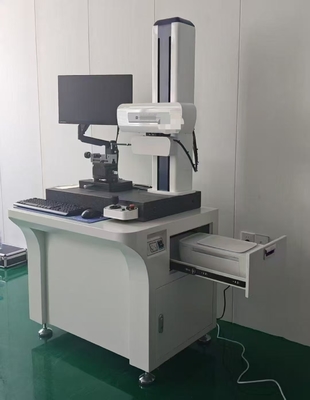

Referans Fotoğrafları
Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı 1
Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı 2
Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı 3
Dijital Sensörlü Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçme Cihazı 4
