100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi

100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi
100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi 100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi

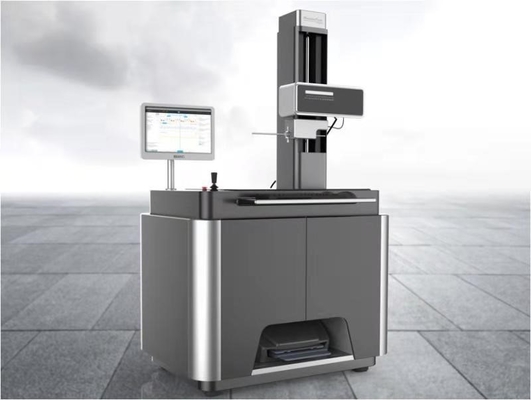

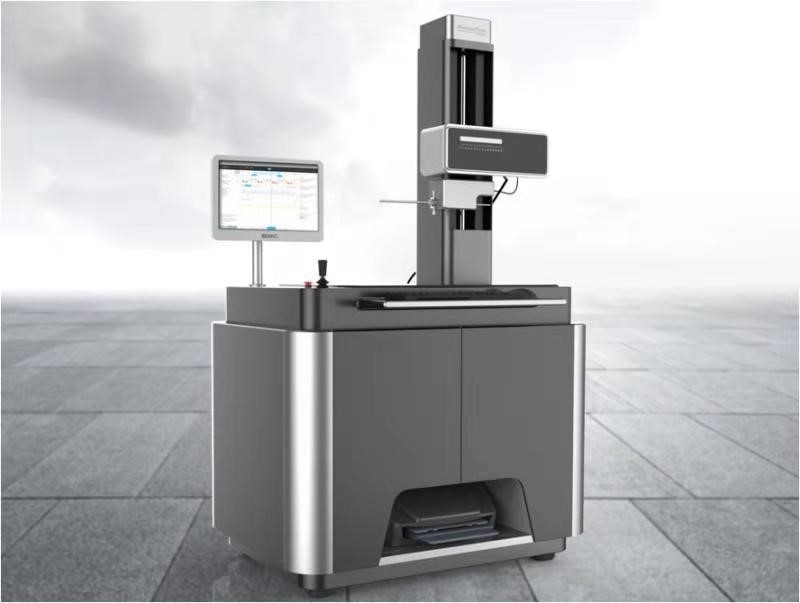

Büyük resim :  100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi

Ürün ayrıntıları:
Place of Origin: China
Marka adı: HUATEC
Sertifika: ISO CE GOST
Model Number: SRT-210G
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C, T/T, Western Union,Paypal
Supply Ability: 50 sets per month
İletişim

100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi

Açıklama
Product name: Roughness Profiler Contour Tester Measuring Arrange: 100mm
Straightness: 1um/100mm Resolution: 0.05
Vurgulamak:

Yüzey kontur testi 100 mm aralığında

,

İş parçasının kontur denetleyicisi 30mm sensör

,

Yüzey ölçümü için yıkıcı olmayan araç

100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi
Ürün Özellikleri
Atribut Değer
Ürün Adı Kabalık Profileri Kontür Testi
Ölçme Düzenlemesi 100 mm
Düzlük 1um/100mm
Karar 0.05
Ürün Tanımı

İş parçasının yüzey çizgisi öğeleri Nokta özellikleri Noktadan noktaya mesafe çizgiye mesafe her bir öğenin konumu kabalık profilörü Kontür testi

Özellikleri
  • Çeşitli iş parçasının yüzey çizgi elemanları, nokta özellikleri, nokta noktası mesafesi, çizgi çizgi mesafesi
  • Her bir elementin konumu: mesafe, paralellik, açı, oluk derinliği, oluk genişliği, yarıçap içerir
  • Düzlük analizi, konveksite analizi, profil analizi ve daha fazlası
Özellikler
XI AXIS (Çapraz Kol)
Ölçme Düzenlemesi 100 mm
Düzlük 1um/100mm
Sürüş Modu Doğrudan tahrik motoru
Hareket Hızı 0 ̊10 mm/s (keyfi bir hız)
Karar 0.05
İfade doğruluğu ±(2.5+2L/100) L sürüş uzunluğudur ((mm)
Ölçüm yönü geriye doğru
Ölçme Yöntemi Çizgi Yöneticisi
Z1 Ekseni (SENSOR)
Ölçme aralığı 30 mm
Karar 0.05
Ölçme Yöntemi Holografik ızgara sensörü
İfade doğruluğu ±(1.5+ tane 6H tane/50)
Sonda yukarı/aşağı hareketi Yay hareketi
Sonda yönü Aşağıya doğru
Sonda kaldırma modu el yazması
Ölçme gücü 6mN
Sonde yarıçap:25 (sementli karbid) uzunluk:20mm çapı:2mm
tırmanış açısı Yukarı75° aşağı85°
Ölçüm hızı 0.1 mm/s4 mm/s (herhangi bir hızda)
Z2 Ekseni (Sütun)
Maks. Yüksekliği ölçmek 200 mm
Hareket modu CNC veya sapık
Hareket hızı 0.8mm/s (herhangi bir hızda)
Araç ve armatür
Kesinlik iki boyutlu ayar platformu X: 0'dan 25 mm'ye, Y: 0'dan 25 mm'ye
Açı ayarlama platformu Aksyal 360 derece, eğim: ± 45 derece
V şeklindeki demir 60 mm
Alım kontrol sistemi
Sistem iletim modu USB ve LAN
Sistem çözünürlüğü /
Hareket kontrolü modu CNC veya sapık sürücüsü
Verilerin işlenmesi
Büyüt veya küçült Fare tekerleği ile yakınlaştır ve uzaklaştır
Rehberler Çizimin herhangi bir bölgesine kılavuz ekle
Verilerin uyumlanması Bitmiş parça bir kerede ölçülemediğinde, birkaç ölçüme bölünebilir ve nihayet birleştirilebilir.
Anormal noktaları çıkarın. elle veya otomatik olarak
Grafik hareketi Grafik koordinatları içinde serbestçe hareket etmek için fareyi sürükle
Grafik dönüşü Herhangi bir açı dönümü
Büyüt Büyütmek ve küçültmek için bölgeyi seç
SPC kalitesi analizi Histogram, normal dağılım.
Dosya çıkış modu PDF, Excel
Ölçüm raporu editör standart rapor çıkarabilir ve kullanıcı gereksinimine göre rapor düzenleyebilirsiniz
Çalışma parametreleri
Basınç /
Hava tüketimi 30L/dakikada
Güç 400W,AC220V 50HZ
Çalışma koşulları Sıcaklık:10~30°C; Nem:<85%
İsteğe bağlı
Endüstriyel Kişisel Bilgisayar & ekran ekranı 1
Çıktı A4 yazıcısı 1
Standart ayar platformu 1
Stand bloğu 1
Standart top 1
100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi 0 100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi 1 100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi 2 100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi 3 100 mm ölçüm aralığı ve 30 mm sensörü olan iş parçasının yüzey kontur testi 4
