SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi

SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi
SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi

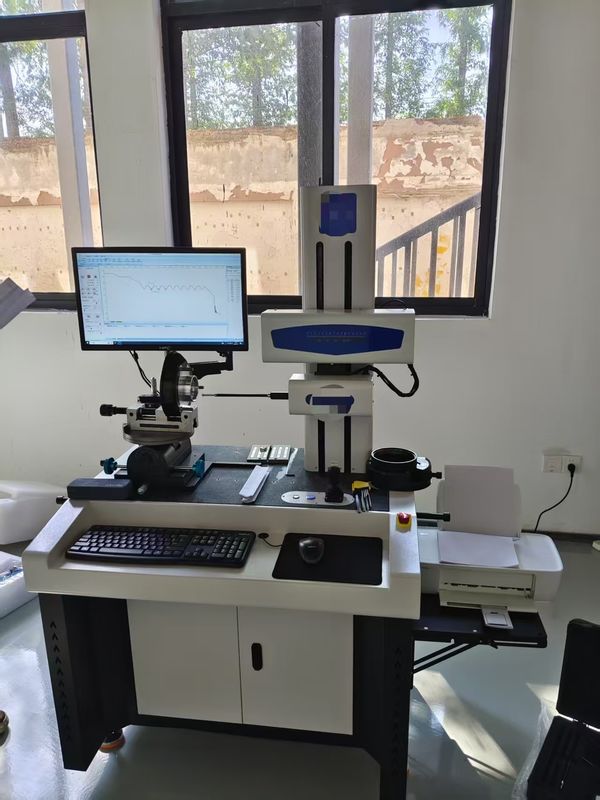

Büyük resim :  SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: CE
Model numarası: SRT-210G
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Fiyat: USD14950/set - USD16900/set
Ambalaj bilgileri: Karton ambalaj kutusu
Teslim süresi: Ödemenizi aldıktan sonra 10-15 iş günü
Ödeme koşulları: T/T,PayPal
Yetenek temini: 10 takım/ay

SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi

Açıklama
Doğruluk: 1um/100mm Hareket hızı: 0 ~ 10mm/s (keyfi hız)
Gösterge doğruluğu: ± (2.5+2L/100) L, sürüş uzunluğu (mm) Dosya Çıktı Modu: PDF , Excel
Güç: 400W , AC220V 50Hz Hava tüketimi: 30L/dak
Vurgulamak:

Kabalık Kontür Profili Denetleyici

,

100 mm ölçüm aralığı testi

,

SRT-210G Profil Analizi Ekipmanı

SRT-210G Pürüzlülük Kontur Profili Analiz Test Cihazı, 100mm Ölçüm Aralığı
Temel Özellikler
Özellik Değer
Doğrusallık 1um/100mm
Hareket Hızı 0~10mm/s (rastgele hız)
Gösterge doğruluğu ±(2.5+2L/100) L, sürüş uzunluğudur (mm)
Dosya çıkış modu PDF, Excel
Güç 400W, AC220V 50HZ
Hava tüketimi 30L/dak
Ürün Açıklaması
SRT-210G Pürüzlülük Kontur Profili Analiz Test Cihazı
ÖZELLİKLER:
  • Çeşitli iş parçası yüzey hattı elemanları, nokta özellikleri
  • Noktadan noktaya mesafe, çizgiden çizgiye mesafe ölçümü
  • Konum analizi şunları içerir: mesafe, paralellik, açı, oluk derinliği, oluk genişliği, yarıçap
  • Doğrusallık analizi, dışbükeylik analizi, profil analizi
TEKNİK ÖZELLİKLER:
XI EKSENİ (Çapraz Kol)
Ölçüm Aralığı 100mm
Doğrusallık 1um/100mm
Sürüş Modu Doğrudan tahrik motoru
Hareket Hızı 0~10mm/s (rastgele hız)
Çözünürlük 0.05μm
Gösterge doğruluğu ±(2.5+2L/100)μm L, sürüş uzunluğudur (mm)
Ölçüm yönü geriye doğru
Ölçüm Yöntemi Izgara Cetveli
Z1 EKSENİ (SENSÖR)
Ölçüm aralığı 30mm
Çözünürlük 0.05μm
Ölçüm Yöntemi Holografik ızgara sensörü
Gösterge doğruluğu ±(1.5+|6H|/50)μm
Prob yukarı/aşağı hareketi Yay hareketi
Prob yönü aşağı doğru
Prob kaldırma modu manuel
Ölçüm kuvveti 6mN
Prob yarıçap: 25μm (sert metal) uzunluk: 20mm çap: 2mm
Tırmanma açısı yukarı 75° aşağı 85°
Ölçüm hızı 0.1 mm/s~4 mm/s (herhangi bir hız)
Z2 EKSENİ (SÜTUN)
Maks. Ölçüm yüksekliği 200mm
Hareket modu CNC veya tutamak
Hareket hızı 0.1~8mm/s (herhangi bir hız)
Alet ve fikstür
  • Hassas iki boyutlu ayarlama platformu: X:0 ila 25mm, Y:0 ila 25mm
  • Açı ayarlama platformu: Eksenel 360 derece, eğim: ±45 derece
  • V şeklinde demir: 60mm
Veri toplama kontrol sistemi
  • Sistem iletim modu: USB ve LAN
  • Hareket kontrol modu: CNC veya tutamak tahriki
Veri işleme
  • Yakınlaştır veya uzaklaştır: Fare tekerleği ile yakınlaştırıp uzaklaştırın
  • Kılavuzlar: Çizimin herhangi bir alanına kılavuz ekleyin
  • Veri uydurma: Bitmiş parça bir seferde ölçülemediğinde, birkaç ölçüme bölünebilir ve sonuçta birleştirilebilir
  • Anormal noktaları kaldır: manuel veya otomatik olarak
  • Grafik taşıma: Fareyi sürükleyerek grafik koordinatları içinde serbestçe hareket ettirin
  • Grafik döndürme: Herhangi bir açıda döndürme
  • Yakınlaştırma: Yakınlaştırmak ve uzaklaştırmak için bölge seçin
  • SPC kalite analizi: Histogram, normal dağılım
  • Dosya çıkış modu: PDF, Excel
  • Ölçüm raporu: Editör, standart raporu çıkarabilir ve kullanıcı, raporu gereksinime göre düzenleyebilir
Çalışma Parametreleri
  • Hava tüketimi: 30L/dak
  • Güç: 400W, AC220V 50HZ
  • Çalışma koşulu: Sıcaklık: 10~30℃; Nem: <85%
İsteğe Bağlı Aksesuarlar:
  • Endüstriyel Kişisel Bilgisayar ve DELL ekran: 1
  • Çıktı A4 yazıcı: 1
  • Standart ayarlama platformu: 1
  • Stand blok: 1
  • Standart bilya: 1
SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi 0 SRT-210G 100 mm ölçüm aralığı ile kabalık kontur profilleri analizi testi 1
