SRT-680G Dijital ızgara sensörü ile Kontür ve Kabalık Dalgacılık Entegre Testör

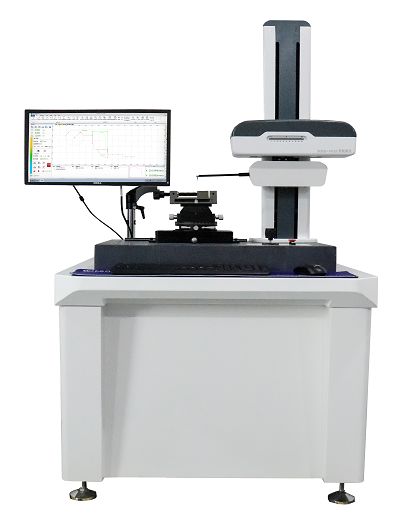

Büyük resim : SRT-680G Dijital ızgara sensörü ile Kontür ve Kabalık Dalgacılık Entegre Testör

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	HUATEC
Sertifika:	CE
Model numarası:	SRT-680G

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 bilgisayar
Fiyat:	USD21850/set - USD24700/set
Ambalaj bilgileri:	Karton ambalaj kutusu
Teslim süresi:	Ödemenizi aldıktan sonra 10-15 iş günü
Ödeme koşulları:	T/T,PayPal
Yetenek temini:	10 takım/ay

İletişim

SRT-680G Dijital ızgara sensörü ile Kontür ve Kabalık Dalgacılık Entegre Testör

Açıklama

X ekseni:	200 mm	Doğruluk:	0.6μm /100mm
Z1 （Aralık） Sensör:	40mm （Pürüzlülük aralığı senkronizasyonu）	Z2 (yükseklik):	550mm
Doğrusal Doğruluk:	≤ ± （1+i0.12hi） μm	Değerlendirme Süresi:	λc × 3、4、5、6、7
kesme dalga boyu:	kesme dalga boyu	Ölçüm. Hız:	0.02mm ila 4.0mm/s
Ölçüm. Moda:	Sensör Hareketli
Vurgulamak:	Kontür Kabalık Dalga Testörü , Dijital ızgara sensörü testi

SRT-680G Dijital ızgara sensörü ile Kontür ve Kabalık Dalgacılık Entegre Testör

Ana Özellikler

Özellik	Değer
X ekseni	200 mm
Düzlük	0.6μm / 100mm
Z1 (menzil) Sensör	40mm (Kırıklık aralığı senkronizasyonu)
Z2 (Büyüklük)	550 mm
Doğrusal doğruluk	≤±(1+I0.12HI) μm
Değerlendirme süresi	λc×3,4,5,6,7
Kesme dalga boyu	Kesme dalga boyu
Ölçüm Hızı	0.02mm ila 4.0mm/s
Ölçme Modu	Sensör hareket ediyor.

Ürün Tanımı

BuSRT-680G Kontür ve Kabalık Dalgacılık Entegre TestörüKapsamlı yüzey analizi için tasarlanmış bir hassas ölçüm cihazıdır.

Ölçüm İlke

Stylus temas ölçümü ile Cartesian koordinatları
Yüksek hassasiyetli hava yüzen rehber rayı X yönünde doğrusal hareket doğruluğunu sağlar
Dijital sensör, hassas profil ölçümü için Z koordinat verilerini yakalar.
Veri işleme, baskı ve arşivleme için Windows tabanlı MMD ölçüm programı

Teknik parametreler

Ürün	Parametreler	Karar
Ölçüm aralığı	X eksen: 200 mm	0.1 μm
Düzlük	0.6μm / 100mm	--------
Z1 (menzil) Sensör	40mm (Kırıklık aralığı senkronizasyonu)	0.05 μm
En küçük iç delik	30 mm (özel ölçüm iğnesi ile daha küçük çaplar mümkündür)	- Hayır.
Yay ölçümü	2mm	120° örnekleme yayı
Açı ölçümü	60°,90° açılı blok için ≤±1′	5 mm örnekleme uzunluğu
Kabalık ölçümü	Geri kalan gürültü değeri ≤0,005μm	λc:0.08mm, hız 0.1mm/s
Güç gereksinimleri	AC 220V±10% 50Hz	--------

Ölçme Yeteneği

Boyut Ölçümü

Yatay mesafe, dikey mesafe, doğrusal mesafe, yarıçap ve çap

Açı Ölçümü

Yatay açı, dikey açı, çapraz açı

Pozisyon Toleransı

Paralellik ve dikeylik

Form Toleransı

Düzlük, taç, dairesel kemer profili

Kabalık parametreleri

Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO

Dalgacılık parametreleri

wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq

Fiziksel Özellikler

Boyut	Ürün (mm)	Paketleme (mm)	Ağırlık (kg)	Hacim (m3)
Uzunluk × Genişlik × Yükseklik	1400 × 725 × 1740	960 × 960 × 1950	270 (ürün), 50 (paketleme)	0.88

Kullanım Gereksinimleri

Güç: AC 220V ± 10% 50Hz
Çevre: Sıcaklık 10-30°C, nispi nem <85%
Önemli titreşim yok.
Bağımsız topraklama gereklidir.

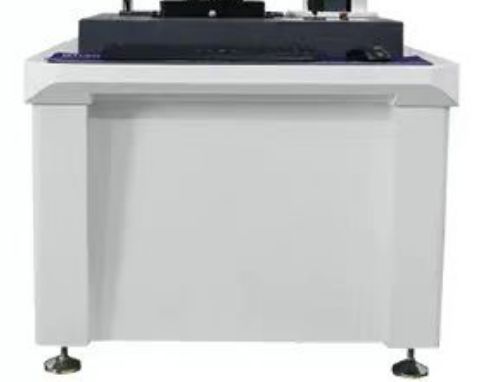

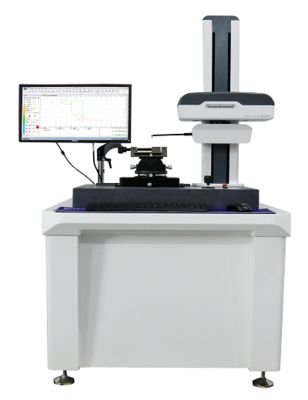

Ürün Resimleri
