TG-M70C Plak Duvar Korozyonu tespiti için manyetik sürünen korozyon ve elektromanyetik ultrasonik kalınlık ölçüm robotu

TG-M70C Manyetik Paletli Plaka Duvar Korozyon Tespiti için Korozyon ve Elektromanyetik Ultrasonik Kalınlık Ölçüm Robotu

1. Kısa TanıtımBu sistem iskele gerektirmez, ölçek, pas veya boyayı temizlemeye gerek yoktur, kuplana gerek yoktur. Uzaktan kumanda sistemi aracılığıyla yüksek irtifa duvar kalınlığı korozyonunun hızlı tespiti gerçekleştirebilir.

.Nadir toprak yüksek mukavemetli kalıcı mıknatıs tekerleği kullanılarak, beklenmedik bir elektrik kesintisi olsa bile, tespit edilen yüzeyden düşmeyecektir. Ferromanyetik bileşenlerin yüzeyinde yatay, dikey ve ters çok yönlü hareketler gerçekleştirebilir.Duvar erozyonuna karşı hızlı tarama ve konumlandırma için elektromanyetik ultrasonik kalınlık probu takın

• Kalınlık korozyonunu test etmek için alanı doğru bir şekilde tarayın.
• A taraması ve B taraması ekranıyla eşleşir.Video kamera ile donatılmış, incelenen yüzeyin video durumu gerçek zamanlı olarak gözlemlenebilir.
• Tarama yönünü kontrol etmek için uzaktan kumanda sistemi ve tarama yönü önceden ayarlanabilir.
• (İsteğe bağlı) yüksek sıcaklık fonksiyonu: aşırı sıcaklık uyarısı ve koruma fonksiyonu ile -10~+150℃ aralığında yüksek sıcaklıktaki iş parçalarının doğrudan tespiti gerçekleştirebilir.
• 2. Yapılandırma ve Fiyat
• Öğe
• Adı
• Birim

• Miktar	Açıklama	1	Test ana bilgisayarı (PC ve yazılım)	set
  Manyetik Palet ve Ana Bilgisayar	2	3.	Manyetik Palet ve Ana Bilgisayar
  1	3	3.	Manyetik Palet ve Ana Bilgisayar
  1	4	6	Manyetik Palet ve Ana Bilgisayar
  1	5	6	Manyetik Palet ve Ana Bilgisayar
  1	İsteğe bağlı	6	Manyetik Palet ve Ana Bilgisayar	metre
  30	Özelleştirilebilir ≤50m	Diğer aksesuarlar (manyetik sökme pedleri, vb.)	set	metre
  30	8	Diğer aksesuarlar (manyetik sökme pedleri, vb.)	set
  1	Toplam (KDV, nakliye ücreti ve personel eğitim ücretleri dahil)	3.	Manyetik Palet ve Ana Bilgisayar
  Fonksiyonel özellikler

• ★(İsteğe bağlı)
  1. ★Ölçüm dik olmaması (transdüser/probun test edilecek nesnenin normal çizgisine göre) ±25
• -10~+50℃: sürekli çalışma, özel soğutma gerekmez50~150℃: dikey, yatay süspansiyon, eğim, el duruşu ve diğer duruşlar (iyi olacak), her çalışma süresi ≤3 saat @50~100℃, ≤2 saat @100~150℃, soğutma aralığı ≥1 saat; yatay yüzüstü pozisyon (en şiddetli pişirme), her çalışma süresi ≤2 saat @50~100℃, ≤1 saat @100~150℃, soğutma aralığı ≥1 saat.Entegre ön ve arka görünüm çift kameralar: havai bileşenlerin denetim konumu ve denetim rotası, zeminde gerçek zamanlı olarak izlenebilir ve ayarlanabilir, böylece kontrol edilebilir bir denetim yörüngesi sağlanır.
• -10~+50℃: sürekli çalışma, özel soğutma gerekmez: nadir toprak yüksek mukavemetli kalıcı manyetik tekerleğin kullanımı, ferromanyetik malzemelerin yüzeyine sıkıca adsorbe edilebilir (hareketsizken insan gücüyle bile aşağı çekmek zordur), yani, kazara elektrik kesintisi olsa bile düşmeyecektir. Ayrıca, kazara düşmeleri önlemek için bir düşme önleme cihazı ile donatılmıştır.Çeşitli hareket duruşları
• : Dikey, yatay (üst ve alt), eğimli ve ters gibi farklı duruşlarda ferromanyetik malzemelerin yüzeyinde seyahat etmek güvenlidir.Yüksek hareket hassasiyeti
• : yüksek güçlü çift motorlu tahrik modunu benimseyerek, doğru bir şekilde ileri ve geri hareket edebilir ve yönlendirebilir; yüksek hassasiyetli kodlayıcı ile donatılmış, milimetre seviyesinde programlanmış adım tespiti gerçekleştirebilir ve boyuna ileri ve geri hareketin adım aralığını ve stroğunu doğru bir şekilde ayarlayabilir.Esnek ve ustaca gövde tasarımı
• : kompakt boyut, küçük dönüş yarıçapı; bir tutamak ile kolayca hareket ettirilebilir, yerleştirilebilir, geri dönüştürülebilir.★
• Hareket Odaklı Rehberlik İşlevi: Makro video gözetim fonksiyonu ile, incelenen yüzeyin video durumunu zamanında gözlemleyebilir.
• -10~+50℃: sürekli çalışma, özel soğutma gerekmez★Prob elektrikli kaldırma mekanizması ile, prob, kaynaklar ve çıkıntılar gibi engelleri aşarken kaldırılabilir, geri tutulmaktan kaçınılır.Profesyonelce tasarlanmış "tarama sıkıştırma mekanizması", seyahat ve prob bağlantısının kararlılığını sağlar.
• Özel kablolar, patlamaya dayanıklı fişler ve kaçak koruma cihazları ile yüksek elektriksel güvenliğe sahiptir.
• Robotta bulunan EMAT ve diğer devre modülleri, su, demir talaşı ve diğer yabancı maddelerin girmesini önlemek için koruyucu bir kutuya kapatılmıştır.
• Taşınabilir kablo rafı, saha kullanım ortamını ve koşullarını dikkate alan çıkarılabilir, yüksek parlaklıklı (güneş ışığında görülebilir), yüksek çözünürlüklü endüstriyel kontrol panelini entegre eder.
• Tamamen programlanmış hareket kontrolü ve paralel senkron işlem: ultrason verileri, görüntü verileri ve seyahat mesafesi verileri aynı anda elde edilebilir, bu da verilerin ve kayıtların senkronizasyonunu ve doğruluğunu sağlayabilir ve iş verimliliğini büyük ölçüde artırabilir.
• Ana bilgisayar işletim yazılımı, insan-bilgisayar etkileşimi, kullanıcı yönetimi, parametre girişi, rapor oluşturma ve çıktı/baskı, veri bakımı ve yedekleme, işlem günlükleri, çevrimiçi yardım ve benzeri işlevsel modüllere sahiptir.
• Teknik parametre
• Ana bilgisayar: CPU≥ i5/4GHz dört çekirdekli, üst düzey endüstriyel düz panel, yüksek parlaklıklı HD ekran 10,6 inç (özelleştirilebilir), standart 500G yüksek hızlı sabit disk (genişletilebilir), IPX3 koruması.
• Kontrol kablosu (tarama mesafesi): 30m (özelleştirilebilir ≤50m)
  1. Hareket hareketi: üçüncü vites hız ayarı (düşük hız 20 mm/s, orta hız 50 mm/s, yüksek hız 100 mm/s), tespit konumuna hızlı bir şekilde seyahat edebilir veya yere çekilebilir; Konveks merdivenin engel geçme yeteneği ≤4mm
• ★İş parçasının yüzeyinin minimum eğrilik yarıçapı R: borunun dış boyuna eksenel hareketi ≥85mm, borunun dış çevresel hareketi ≥110mm; borunun iç boyuna eksen hareketi ≥250mm, borunun iç çevresel hareketi ≥850mm; topun dış hareketi ≥150mm, topun iç hareketi ≥850mm
• ★Palet gövdesi (gömülü EMAT modülü ile): L395×W150×H145mm, yaklaşık 7,5 kg ağırlığında
• Kontrolör: L220×W145×H60mm, 3,5 inç 640×480 piksel dokunmatik ekran, yaklaşık 0,4 kg ağırlığında
• Video gözetimi (görsel inceleme)
• Aydınlatma kaynağı: yüksek parlaklıklı LED aydınlatma kaynağı, 5 seviye ayarı
• ★Ön kamera: renkli CMOS, dinamik ve statik piksel 2 milyon /1920
• ×
• 1080, maksimum görüntüleme açısı 90°, 10× optik zoom, birleşik döner platform: yukarı ve aşağı dönüş 180°, sol ve sağ dönüş 60°
• ★Arka kamera: renkli CMOS, dinamik ve statik piksel 3 milyon /2304×1296, görüntüleme açısı 90°Güç kaynağı: tek fazlı AC100~240V, 50/60Hz, güç tüketimi ≤200VASıcaklık -10℃~+50℃, Nem ≤85%R.H
• ★
• (İsteğe bağlı)
• yüksek sıcaklık fonksiyonu:
• -10~+50℃: sürekli çalışma, özel soğutma gerekmez50~150℃: dikey, yatay süspansiyon, eğim, el duruşu ve diğer duruşlar (iyi olacak), her çalışma süresi ≤3 saat @50~100℃, ≤2 saat @100~150℃, soğutma aralığı ≥1 saat; yatay yüzüstü pozisyon (en şiddetli pişirme), her çalışma süresi ≤2 saat @50~100℃, ≤1 saat @100~150℃, soğutma aralığı ≥1 saat.EAMT kalınlık ölçüm ünitesi
• Fonksiyonel özellikler
• ★Yüzey parlatma, korozyon önleyici kaplama ve pasın nüfuz etmesine gerek yoktur ve kuplana gerek yoktur.
• ★Kalınlık ölçümü, 4 mm'ye kadar kalınlığa sahip yüzey korozyonunu, boyayı, korozyon korumasını ve diğer kaplamaları delebilir. Enstrüman tarafından görüntülenen metal nesnelerin kalınlık değerinin kaplama kalınlığının hesaplanmasını dikkate almasına gerek yoktur.
  1. ★Ölçüm dik olmaması (transdüser/probun test edilecek nesnenin normal çizgisine göre) ±25
• o
• , prob yerleştirildikten sonra daha az diklik gerektirir.
• Kalınlık ölçüm sonuçları dijital değer formunda, A-tarama formunda, zamana dayalı B-tarama görüntü formunda, ★ve mesafeye dayalı (kodlayıcı) B-tarama görüntü formunda görüntülenebilir.^{Elektromanyetik ultrason probu: zayıf veya daha az kalıcı mıknatıs, manyetik emiş≤15N, dairesel Φ30× yükseklik 44mm, ağırlık≤80g}Temel malzeme kesme dalgası hızı veritabanına yerleşik ve kesme dalgası hızı değerini özelleştirebilir.
• Teknik parametreler
• Kalınlık Ölçümü: Doğruluk 0,04 mm, Aralık 2~120 mm (Çelik)
• ★Çalışma boşluğu / kalkış:≤4mm
  1. ★Ölçüm dik olmaması (test altındaki nesneye göre transdüser/probun normali):±25
• o
• Ses hızı aralığı 1000~9999 m/s, Ayarlama artışı 1 m/s
• Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı^{Elektromanyetik ultrason probu: zayıf veya daha az kalıcı mıknatıs, manyetik emiş≤15N, dairesel Φ30× yükseklik 44mm, ağırlık≤80g}
• Çalışma sıcaklığı: -10~+50℃
• Ölçüm Analiz Yazılımı

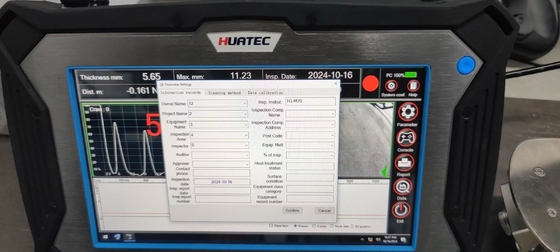

• ★Kalınlık, A, B tarama sonuçlarının eşzamanlı gösterimi
• Doğrudan bir test kaydı yayınladı, ★kalınlık değeri listesi, veri analizi ve işleme kolaylaştırmak için
• Win7~11 (32/64 bit) işletim sistemi ile uyumlu

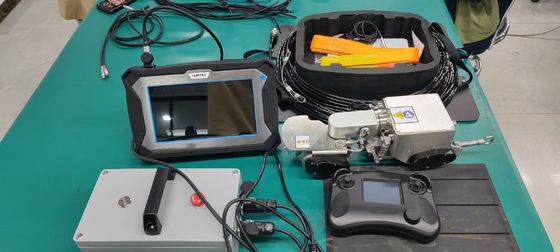

• 4. Paket listesi
• Test ana bilgisayarı (PC ve yazılım) 1 set
• TG-M70C iki tekerlekli manyetik palet

•



• (Video ve Kalınlık ölçüm modülü dahil) 1 set
• Güç kaynağı ve kontrol kutusu 1 Adet
• Kontrolör 1 Adet

• Kusur işaretleme mekanizması 1 Adet (isteğe bağlı)

• Test kontrol kablosu 1 Set
• Standart test bloğu (karbon çeliği dairesel Φ20 × kalınlık 10mm) 1 Adet
• Diğer aksesuarlar (manyetik sökme pedleri, vb.) 1 Set
• Emniyet halatı düşme önleyici 1 Adet
• Kullanım kılavuzu
• 1 Kitap
• Fabrika test raporu
• 1 KopyaTitreşim önleyici taşıma kutusu
• 1 Adet
•

•
