TG-M70C Plak Duvar Korozyonu tespiti için manyetik sürünen korozyon ve elektromanyetik ultrasonik kalınlık ölçüm robotu

TG-M70C Plak Duvar Korozyonu tespiti için manyetik sürünen korozyon ve elektromanyetik ultrasonik kalınlık ölçüm robotu

1- Kısaca.Giriş

Bu sistemYüksek yükseklikteki duvar kalınlığı korozyonunun uzaktan kumanda sistemi aracılığıyla hızlı tespit edilmesini sağlayabilir..

• Nadir toprak yüksek dayanıklılıklı kalıcı mıknatıs tekerleğini kullanarak, beklenmedik bir güç kesintisi olsa bile, tespit edilen yüzeyden düşmeyecek.Ferromanyetik bileşenlerin yüzeyinde dikey ve ters yönlü hareketler.
• KurulumDuvar erozyonuna karşı hızlı tarama ve konumlandırma için elektromanyetik ultrasonik kalınlık sondası
• Kalınlık korozyonunu test etmek için bölgeyi incelemek.
• A taraması ve B taraması ekranları eşleşiyor.
• Video kamerası ile donatılmış, denetlenen yüzeyin video durumunu gerçek zamanlı olarak gözlemleyebilir.
• Uzaktan kumanda sistemi tarama yönünü kontrol eder ve önceden ayarlanabilir.
• (Farklı) yüksek sıcaklık fonksiyonu: aşırı sıcaklık uyarısı ve koruma fonksiyonu ile, -10 ~ + 150 °C aralığında yüksek sıcaklıklı iş parçalarının doğrudan tespitini gerçekleştirebilir.
• 2Yapılandırma ve fiyat

• Ürün	Adı	Birim	miktarı	Not:
  1	Test sunucusu ((PC ve yazılım)	bir dizi	1
  2	TG-M70C iki tekerlekli manyetik sürücü (Video ve Kalınlık ölçüm modülü dahil)	bir dizi	1
  3	Güç kaynağı ve kontrol kutusu	Parça	1
  4	Kontrolör	Parça	1
  5	Kusur işaretleme mekanizması	Parça	1	İsteğe bağlı
  6	Test kontrol kablosu	metre	30	Özelleştirilebilir ≤50m
  7	Emniyet halatının düşmesini engelleyici	metre	30
  8	Diğer aksesuarlar (mıknatıslı sökme bantları vb.)	bir dizi	1
  Toplam (KDV, nakliye maliyeti ve personel eğitim ücretleri dahil)

• 3.Manyetik tarayıcı ve konuk
  1. Fonksiyonel özellikler
• ★(Farklı)Yüksek sıcaklık fonksiyonu:Aşırı sıcaklık uyarısı ve koruma fonksiyonu ile (sıcaklık aşıldığında, kullanıcının sürücüyü ortam sıcaklığı bölgesine sürmesini hatırlatacaktır; soğuduktan sonra,Kullanıcının sürücüyü yüksek sıcaklık alanına sürmesini ve algılama işlemine devam etmesini hatırlatmak), -10 ~ + 150 °C aralığında yüksek sıcaklıklı iş parçalarının doğrudan tespitini gerçekleştirebilir.
• ★Entegre ön ve arka görüşlü çift kameralar: Hava üstü bileşenlerinin denetim konumu ve denetim rotası gerçek zamanlı olarak yerde izlenebilir ve ayarlanabilir, böylece kontrol edilebilir bir denetim yörüngesi sağlanabilir.
• Güçlü manyetik emme, ağır yük, yüksek güvenlik: nadir toprak yüksek dayanıklılıklı kalıcı manyetik tekerlek kullanılması, ferromanyetik malzemelerin yüzeyinde sıkı bir şekilde emilebilir (işgücü ile sabit olduğunda da aşağı çekmek zordur),Yani...Kaza önleyici bir cihazla da donatılmıştır.
• Çeşitli hareket duruşları: Ferromanyetik malzemelerin yüzeyinde dikey, yatay (yukarı ve aşağı), eğimli ve ters gibi farklı duruşlarda seyahat etmek güvenlidir.
• Yüksek hareket hassasiyeti: yüksek güçlü çift motorlu sürücü modunu benimseyerek, doğru bir şekilde ilerleyebilir ve geriye dönebilir ve yönlendirebilir; yüksek hassasiyetli kodlayıcıyla donatılmış, milimetre seviyesinde doğru programlanmış adım algılamasını gerçekleştirebilir,ve tam olarak adım aralıkları ayarlayabilir ve uzunlamalı ilerleme ve geri çekilme vuruşu.
• Esnek ve yaratıcı bir gövde tasarımı: kompakt boyut, küçük dönme yarıçapı; bir sapla kolayca hareket ettirilebilir, yerleştirilebilir ve geri dönüştürülebilir.
• ★Hareket odaklı yönlendirme fonksiyonu: Makro video gözetim fonksiyonu ile, denetlenen yüzeyin video durumunu zamanında gözlemleyebilir.
• ★Uzak konumlandırma (konumlandırma hatası ≤30mm), (iletileri) kusur işaretleme fonksiyonu, şüpheli alanların gözlemini tekrarlamak için uygundur.
• ★Sonda elektrikli kaldırma mekanizması ile, kaynaklar ve şişlikler gibi engelleri geçerken sondanın kaldırılabilmesi, geri tutulmamasını önler.
• Profesyonel olarak tasarlanmış "tarama sıkıştırma mekanizması", yolculuk ve prob birleştirmesinin istikrarını sağlar.
• Özel kabloları, patlama geçirmez fişleri ve sızıntı koruma cihazları ile yüksek elektrik güvenliği sağlar.
• EMAT ve robot gövdesindeki diğer devre modülleri, su, demir kaplamaları ve diğer yabancı cisimlerin girmesini önlemek için koruyucu bir kutuda mühürlenmiştir.
• Taşınabilir kablo rafı çıkartılabilir, yüksek parlaklıklı (güneş ışığı ile görünür),Yüksek çözünürlüklü endüstriyel kontrol paneli, çalışma ortamını ve saha kullanım koşullarını dikkate alır.
• Tamamen programlanmış hareket kontrolü ve paralel eşzamanlı işleme: ultrason verileri, görüntü verileri ve seyahat mesafe verileri aynı anda elde edilebilir,Verilerin ve kayıtların senkronizasyonunu ve doğruluğunu sağlayabilecek, ve iş verimliliğini büyük ölçüde arttırır.
• Ana bilgisayar işletim yazılımı, insan-bilgisayar etkileşimi, kullanıcı yönetimi, parametre girişi, rapor üretimi ve çıkışı/baskı, veri bakımı ve yedekleme için işlevsel modüllere sahiptir.İşlem günlüğü, çevrimiçi yardım ve benzeri.
  1. Teknik parametreler
• Ev sahibi: CPU≥ i5/4GHz dört çekirdekli, yüksek kaliteli endüstriyel düz panel, yüksek parlaklıklı HD ekran 10.6 inç (özelleştirilebilir), standart 500G yüksek hızlı sabit disk (genişletilebilir), IPX3 koruması.
• Kontrol kablosu (sürünme mesafesi): 30m (özelleştirilebilir ≤50m)
• Hareket: Üçüncü vites hız ayarlama (düşük hız 20 mm/s, orta hız 50 mm/s, yüksek hız 100 mm/s), hızla algılama pozisyonuna gidebilir veya yere geri dönebilir;Konveks merdivenin engelleri aşma yeteneği ≤4mm
• ★Çalışma parçasının yüzeyinin en az eğrilik yarıçapı R: borunun dış uzunsal eksenel hareketi ≥85mm, borunun dış çevre hareketi ≥110mm;borunun iç boylamlı eksen hareketi ≥ 250 mm, borunun iç çevre hareketi ≥850mm; topun dış hareketi ≥150mm, topun iç hareketi ≥850mm
• ★Yürüyüşçü gövdesinde (gömülü EMAT modülü): L395×W150×H145mm, yaklaşık 7,5 kg ağırlığında
• Kontrolör: L220×W145×H60mm, 3,5 inç 640×480 piksellik dokunmatik ekran, ağırlığı yaklaşık 0.4kg
• Video gözetim (görsel denetim)
• Işık kaynağı: yüksek parlaklıklı LED ışık kaynağı, 5 seviye ayarlama
• ★ Ön kamera: renkli CMOS, dinamik ve statik piksel 2 milyon /1920×1080, maksimum görüntüleme açısı 90°, 10x optik zoom, kombine dönen platform: yukarı ve aşağı dönme 180°, sol ve sağ dönme 60°
• ★Arka kamera: renkli CMOS, dinamik ve statik piksel 3 milyon /2304×1296, görüntüleme açısı 90°
• Güç kaynağı: tek fazlı AC100~240V, 50/60Hz, güç tüketimi ≤200VA
• Sıcaklık -10°C~+50°C, Nem ≤85%R.H.
• ★(Farklı)Yüksek sıcaklık fonksiyonu:
• -10~+50°C: sürekli çalışma, özel soğutma gerekmez
• 50~150°C: dikey, yatay süspansiyon, eğim, el duruşu ve diğer duruşlar (iyi olacaktır), her çalışma süresi ≤3h @50~100°C, ≤2h @100~150°C, soğutma aralığı ≥1h;Yatay yatış pozisyonu (en şiddetli pişirme), her çalışma süresi ≤2h @50~100°C, ≤1h @100~150°C, soğutma aralığı ≥1h.
• EAMT kalınlık ölçüm birimi
  1. Fonksiyonel özellikler
• ★Yüzey cilalama, korozyon önleyici kaplama ve pas geçirme ve kabuklama gerekmez.
• ★Kalınlık ölçümü yüzey korozyonuna, boyalara, korozyon korumasına ve 4 mm kalınlığına kadar diğer kaplamalara nüfuz edebilir.Enstrüman tarafından gösterilen metal nesnelerin kalınlık değeri, kaplama kalınlığının hesaplanmasını dikkate almak zorunda değildir..
• ★Öğretim dik olmaması (dönüştürücü/sonde test edilecek nesnenin normal çizgisine) ±25'e kadar^o, sondanın yerleştirilmesinden sonra daha az diklik gerektirir.
• Kalınlık ölçüm sonuçları dijital değer biçiminde, A tarama biçiminde, zaman temelli B tarama görüntü biçiminde, ★ ve mesafe temelli (kodlayıcı) B tarama görüntü biçiminde görüntülenebilir.
• ★ Uzman akıllı algoritma kullanılarak, üç kalınlık ölçüm modu vardır: otomatik mod, tek kapı manuel mod (tek zirve yöntemi), çift kapı manuel mod (kuştan kuşağa yöntemi).İnsan faktörlerinin etkisini büyük ölçüde azaltır ve işlem adımlarını basitleştirir.
• Temel malzeme kesme dalgası hızı için yerleşik veri tabanı ve kesme dalgası hızı değerini özelleştirebilir.
  1. Teknik parametreler
• Kalınlık ölçümü: 0.04mm doğruluk, 2 ~ 120 mm aralığı (Pekme)
• ★İş açıklığı / kalkış: ≤4mm
• ★Öğretim dik olmayanlığı (dönüştürücü/sondun test edilen nesneye göre normal):±25^o
• Ses hızı aralığı1000~9999 m/s, 1 m/s ayar artışı
• Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı
• Elektromanyetik ultrason sondası: zayıf veya daha az kalıcı mıknatıslar, manyetik emme ≤15N, dairesel Φ30 × yüksek 44mm, ağırlığı≤80g
• Çalışma sıcaklığı: -10~+50°C
• Ölçüm Analizi Yazılımı
• ★Skan sonuçlarının aynı anda gösterilmesi, A, Bscan
• Verilerin analiz ve işlenmesini kolaylaştırmak için doğrudan bir test kaydı, kalınlık değeri listesi.
• Win7 ~ 11 (32/64 bit) işletim sistemi ile uyumludur

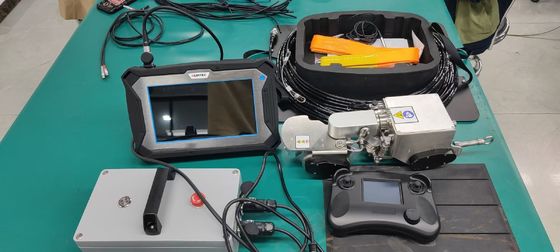

• 4- Paket listesi.
• Test sunucusu ((PC ve yazılım) 1 set
• TG-M70C iki tekerlekli manyetik sürünen

• (Video ve Kalınlık ölçüm modülü dahil) 1 set

• Güç kaynağı ve kontrol kutusu 1 adet
• Kontrolör 1 parça
• Kusur işaretleme mekanizması 1 adet (ihtiyaç duyulmaz)
• Test kontrol kablosu 1 Set
• Standart test bloğu (karbon çelik dairesel Φ20 × kalınlığı 10 mm) 1 parça
• Diğer aksesuarlar (manyetik sökme bantları vb.) 1 Set
• Emniyet halatının düşmesini engelleyici 1 adet
• Kullanım kılavuzu1 Kitap
• Fabrika testi raporu1 Kopya
• Anti titreşim taşıma kutusu1 parça
