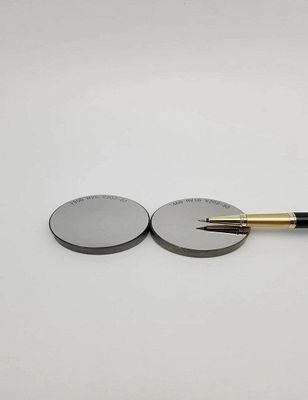

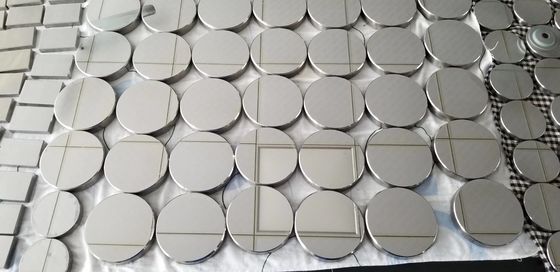

Tezgah Tipi Brinell Rockwell Vickers Sertlik Test Cihazları İçin Tahribatsız Muayene (NDT) Sertlik Blokları

Tezgah tipi Brinell Rockwell Vickers Sertlik Test Cihazları için NDT Sertlik Blokları

Brinell Sertlik Bloğu .

• • Amaç: Brinell sertlik test cihazlarının yıllık dolaylı doğrulanması ve kalibrasyonu için ve ayrıca sertlik test cihazlarının döngüsel (günlük) kontrolleri için kullanılır.
  • Açıklama: Genellikle 200 Brinell'in altındaki sertlik değerleri için alüminyumdan yapılmıştır. Yüzey parlak - cilalı veya mat olabilir. Sertlik bloğu, 150mm x 125mm x 16mm boyutlarında dikdörtgen şeklindedir ve 2.5/62.5'ten 10/3000'e kadar değişen Brinell ölçeklerinde mevcuttur ve yaklaşık 70, 100, 150, 170, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650 HB sertlik değerlerine sahiptir. ISO 6506 - 3 ve ASTM E10'a uygun olarak bir UKAS sertifikası ile birlikte gelir.

    Tip	Değer aralığı
    Rockwell	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70HRB
    	45-55HRB (Bakır)
    	30-40HRB(Bakır)
    	90-100HRF
    	80-90HRF(Bakır)
    Plastik Rockwell	70-94HRE (Bakır)
    	100-120HRL (Bakır)
    	85-100HRM (Bakır)
    	114-125HRR (Bakır)
    Yüzeysel Rockwell	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    Brinell	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    Vickers	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    Mikro vickers	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• Rockwell Sertlik Bloğu
  • Amaç: Rockwell sertlik test cihazlarının doğruluğunu kalibre etmek ve doğrulamak için kullanılır. Farklı Rockwell sertlik ölçekleri (HRA, HRB, HRC, vb. gibi) kalibrasyon için karşılık gelen sertlik blokları gerektirir.
  • Prensip: Rockwell sertlik testi, malzemenin yüzeyine bastırmak için farklı indentörler ve yükler kullanır. Ön yük ve toplam yükün etkisi altında girintinin derinlik farkını ölçerek, Rockwell sertlik değeri elde edilir. Sertlik bloğu, bu ölçüm için standart bir girinti derinliği referansı sağlar.
• Vickers Sertlik Bloğu
  • Amaç: Vickers sertlik test cihazlarının kalibrasyonu ve doğrulanması için kullanılır. Vickers sertlik test cihazının malzemelerin sertliğini doğru bir şekilde ölçebilmesini sağlar.
  • Prensip: Vickers sertlik testi, numuneye bastırmak için zıt yüzleri arasında 136° açıya sahip bir elmas indentör kullanır. Sertlik değeri, yükün girinti alanına bölünmesiyle elde edilen bölüm ile temsil edilir. Vickers sertlik bloğu bilinen bir sertlik değerine sahiptir ve sertlik bloğundaki girinti boyutu ve yükün standart değerle karşılaştırılmasıyla, sertlik test cihazının doğruluğu değerlendirilebilir.
