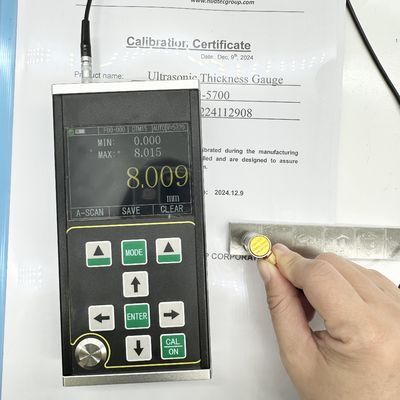

A/B tarama Elde tutulabilen yüksek hassasiyetli dijital ultrasonik kalınlık ölçer
TG-5700, A / B taraması ile yeni bir el el yüksek hassasiyetli dijital ultrasonik kalınlık ölçüm cihazıdır.Bu, ultrasonik dalgasını sabit bir hızda yaymak ve arkasından yansıma almak için malzeme kalınlığını ölçmek için uygundur.Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.15mm kadar ince (çelik).
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyondan sonra üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir.Petrolde kullanılabilir., kimyasal endüstri, metalürji, gemi yapımı, havacılık, enerji ve diğer alanlar.
Bu ürün aşağıdaki standartlara uymaktadır: Ultrasonik kalınlık ölçümü için kalibrasyon özelliği (JJF 1126-2004).
Ana işlev özellikleri

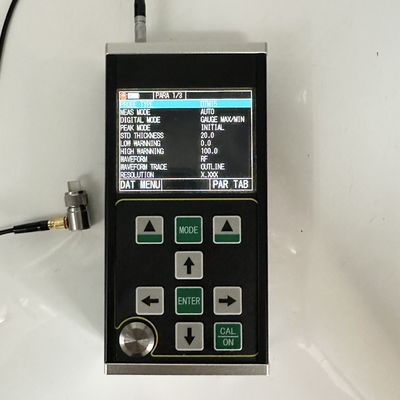

●Bu ürünün A tarama modu, B tarama modu ve sayısal görüntüleme modu vardır.
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için eşsiz "çoklu yankı" teknolojisi benimsenmiştir ve en az ölçüm kalınlığı 0,15 mm'dir (çelik);
● Bu ürün kalınlığı yüksek hassasiyetle ölçebilir ve maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşabilir; Tekrar çözünürlük ± 0.002mm'ye ulaşabilir;
● Yüzeyde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan nüfuzlu kaplama ve yankıya yankıya ölçüm fonksiyonlarına sahiptir;
● Çoklu ölçüm modları: mb-e, E-E ve me-e modları geleneksel kalın iş parçalarının ölçümünü karşılar; İnce modun ince parçaların ölçümünü gerçekleştirmesi;
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma oranı modu ve maksimum değer modu;
● İki kazanç modu: otomatik kazanç / manuel kazanç;
● Enerji tasarrufu fonksiyonu ile manuel kapatma ve otomatik kapatma ayarlanabilir;
● Çift kristal prob ve tek kristal prob da dahil olmak üzere çeşitli sondları destekler ve 20MHz'ye kadar yüksek frekanslı sondayı destekler;
● Toplu depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir;
● 320x240 yüksek çözünürlüklü (QVGA) büyük 3,5 inç renkli TFT-LCD ekranı;
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonu, çok nokta kalibrasyonu ve manuel kalibrasyon modlarını destekler,ve aynı anda ses hızı ve sonda sıfır pozisyonu kalibre edebilirÇifte kristal probunun v yolu düzeltmesini destekler.
● Metrik ve İngiliz sisteminin dönüştürülmesini destekler; Milimetre ve inç birimleri arasında geçiş yapabilir;
● İngilizce ekranı destekler.
Uygulanabilir Malzemeler
Metallerin kalınlığını ölçmek için uygundur (pürüz, dökme demir, alüminyum, bakır vb.), plastikler, seramikler, camlar, reçinler, cam lifleri ve diğer iyi ultrasonik iletkenler.
Temel İlkeler
Ultrasonik kalınlık ölçümünün prensibi ışık dalgası ölçümüne benzer.Malzeme arayüzüne ulaştığındaÖlçülen malzemenin kalınlığı, malzemede ultrasonik yayılma süresini doğru bir şekilde ölçerek belirlenir.
Spesifikasyon parametreleri
* Not: Şirket, önceden bildirim olmadan teknik değişiklikler yapma hakkını saklı tutar.
| Ürün |
TG-5700 |
| Sonda tipi |
Tek kristal prob / çift kristal prob |
| Ölçme aralığı45# çelik |
0.15 mm 1800 mm |
| İfade istikrarı |
Sıfır geçiş ve çoklu yankı teknolojisi, yankı gücünün, malzeme zayıflama katsayısının, kazancın ve kapı yüksekliğinin kalınlık ölçüm değerini etkilememesini sağlamak için benimsenmiştir.ve yüksek ölçüm istikrarına ve güvenilirliğine sahiptir. |
| Ölçüm sıklığı |
4Hz,8Hz,16Hz |
| Karar |
0.1 mm,0.01mm,0.001mm(0.01inç,0.001 inç,0.0001 inç) |
| Doğruluk |
0.001mm |
| Nabız jeneratörü |
Negatif kare dalga emisyonu benimsenir ve nabız genişliği ve voltajı otomatik olarak sondayla eşleştirilir. |
| Ses hızı aralığı |
400-19999m/s |
| Kalibrasyon bloğu |
4 mm( çelik) |
| Otomatik kapatma |
5 dakika, 10 dakika, 20 dakika ve manuel kapatmayı seçebilirsiniz. |
| Sonda kalibrasyonu |
Tek nokta kalibrasyonu, çok nokta kalibrasyonu |
| kazanç |
Otomatik güç kontrolü, El güç kontrolü |
| Kazanç aralığı |
0~70dB |
| Bulma modu |
Radyo frekansı (RF), pozitif yarı dalga (POS), negatif yarı dalga (NEG), tam dalga (FULL) |
| Ölçüm modu |
(1) MB-E: başlangıç yankısından ilk alt yankıya geçiş süresine dayalı ölçüm modu; (2) E-E: nüfuz kaplama ölçüm modu, keyfi Em?? En yankısı isteğe bağlıdır; (3) ME-E:Çoklu yankı ölçüm modu; (4) THIN: ince duvar ölçüm modu; |
| Sayısal mod |
Kalınlık değeri modu, fark / azaltma hızı modu, maksimum / minimum değer modu |
| A tarama modu |
Kullanılabilir |
| B tarama modu |
Kullanılabilir |
| Bağlantı işareti |
Kullanılabilir |
| Pil İfade |
Kullanılabilir |
| Dil |
İngilizce |
| Birim |
mm/inç |
| Menü işlevi |
Kullanılabilir |
| Yazılım fonksiyonu |
Dinamik geçit ayarları, boşluk ayarları (Blank), yankı boşluk ayarları (E-blank), yankı dondurma, yankı çeviri ve ölçeklendirme |
| Depolama fonksiyonu |
Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir. |
| Makine programı yükseltme |
Kullanılabilir |
| Görüntüle |
3.5 "QVGA (320 × 240) renkli TFT-LCD ekranı |

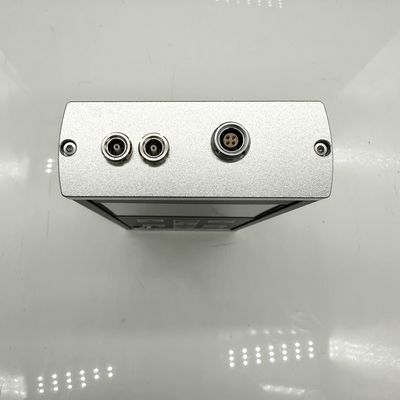

| Veri iletimi |
Bilgisayara veri aktarmak için RS-232 seri iletişimini ve USB'yi destekler. |
| Çalışma sıcaklığı |
-10°C+50°C; Özel gereksinimlerle -20°C'ye ulaşabilir; |
| Çalışma voltajı |
Dört tane 5 numara AA bataryası gereklidir. |
| Genel boyut |
204 x 100 x 36 (mm) |
| Toplam Ağırlık |
310 g ((Piller olmadan) |
| Akü |
4 adet AA kuru pil |

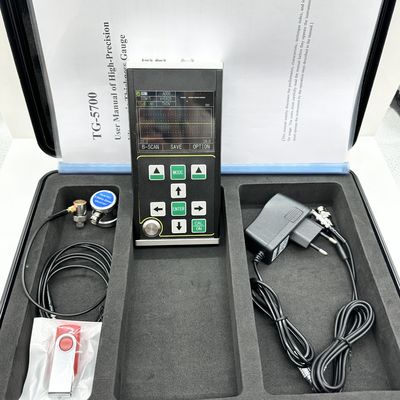

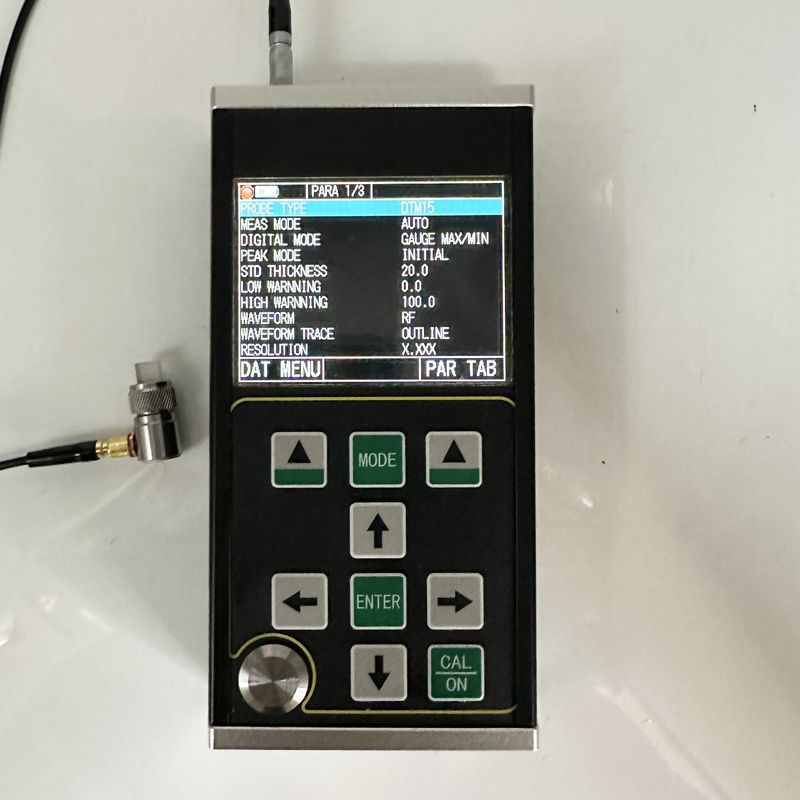

Standart Teslimat
Ana birim TG-5700
2.5M Φ20 tek elemanlı dönüştürücü, test aralığı 4-1800mm 1pc
Birleştirme şişesi 1pc
Taşıma çantası 1pc
Kullanım kılavuzu 1pc
Kalibrasyon sertifikası 1pc
İsteğe bağlı aksesuarlar
Farklı frekanslara sahip çeşitli problar, tek prob 8mm/10mm/12mm ve TR ultrasonik kalınlıklı problar
Çeşitli basamaklı çentik blokları
PC Data yazılımı
Paketleme
Paketleme: Standart ihracat paketi, kanton
İsteğe bağlı sonda:
| TS400 Çift kristal sonda |
10Mhz |
5 mm |
0.5-50mm |
| TS500 Çift kristal sonda |
5Mhz |
5 mm |
1.0-65mm |
| TS510 Çift kristal sonda |
5Mhz |
10 mm |
1.0-500mm |
| DTM15 Tek kristal sonda |
15 MHz |
6 mm |
0.15-22.5mm |
| DTM7.5 Tek kristal sonda |
7.5Mhz |
6 mm |
0.5-22.5 mm. |
| DTM10 Tek kristal sonda |
10Mh |
6 mm |
0.3-22.5mm |
| DTM5 Tek kristal sonda |
5M |
6 mm |
1.0-22.5mm |
| BD510 Tek kristal sonda |
10Mh |
10 mm |
1-1000 mm |
| BD212 Tek kristal sonda |
2MHz |
12 mm |
4-1800 mm |
| Çifte kristal sonda kablosu |
|
| Tek kristal prob kablosu |
|
Spesifikasyon parametreleri
* Not: Şirket, önceden bildirim olmadan teknik değişiklikler yapma hakkını saklı tutar.
