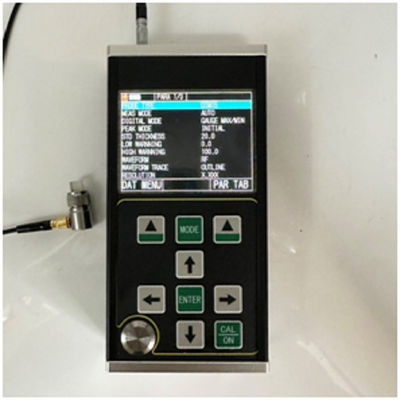

TG-5710, A/B taraması ile yepyeni bir el el yüksek hassasiyetli dijital ultrasonik kalınlık ölçeridir.Bu, ultrasonik dalgasını sabit bir hızda yaymak ve arkasından yansıma almak için malzeme kalınlığını ölçmek için uygundur.Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.10mm kadar ince (çelik).
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyondan sonra üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir.Petrolde kullanılabilir., kimyasal endüstri, metalürji, gemi yapımı, havacılık, enerji ve diğer alanlar.

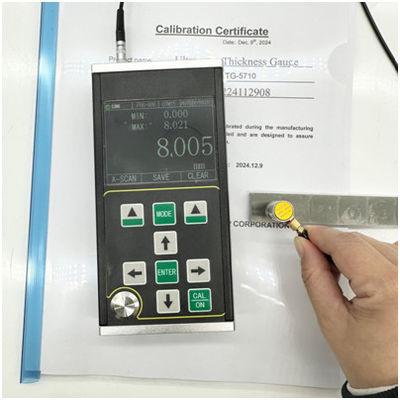

Bu ürün aşağıdaki standartlara uymaktadır: Ultrasonik kalınlık ölçümü için kalibrasyon özelliği (JJF 1126-2004).
Ana işlev özellikleri
● Bu ürünün A tarama modu, B tarama modu ve sayısal görüntüleme modu vardır.
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi benimsenmiştir; en az ölçüm kalınlığı 0.10 mm'dir (çelik);
● Bu ürün kalınlığı yüksek hassasiyetle ölçebilir ve maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşabilir; Tekrar çözünürlük ± 0.002mm'ye ulaşabilir;
● Yüzeyde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan nüfuzlu kaplama ve yankıya yankıya ölçüm fonksiyonlarına sahiptir;
● Çoklu ölçüm modları: mb-e, E-E ve me-e modları, geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod ince parçaların ölçümünü gerçekleştirir
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma hızı modu ve maksimum değer modu
● İki güçlendirme modu: otomatik güçlendirme / manuel güçlendirme
● Enerji tasarrufu fonksiyonu ile elle kapatma ve otomatik kapatma ayarlanabilir
● Çift kristal prob ve tek kristal prob da dahil olmak üzere çeşitli sondları destekler ve 20MHz'ye kadar yüksek frekanslı sondayı destekler
● Toplu depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir
● 320x240 yüksek çözünürlüklü (QVGA) büyük 3,5 inçlik renkli TFT-LCD ekranı
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonu, çok nokta kalibrasyonu ve manuel kalibrasyon modlarını destekler,ve aynı anda ses hızı ve sonda sıfır pozisyonu kalibre edebilirÇifte kristal sondasının v-yolu düzeltmesini destekler.
● Metrik ve İngiliz sisteminin dönüştürülmesini destekler; Milimetre ve inç birimleri arasında geçiş yapabilir
● İngilizce menüyü destekler
Uygulanabilir Malzemeler
TG-5710, metallerin kalınlığını ölçmek için uygundur (çal, dökme demir, alüminyum, bakır vb.), plastikler, seramikler, camlar, reçinler, cam lifleri ve diğer iyi ultrasonik iletkenler,Plaka yüzeyinde, boru ve eğri yüzey.
Temel İlkeler
Ultrasonik kalınlık ölçümünün prensibi ışık dalgası ölçümüne benzer.Malzeme arayüzüne ulaştığındaÖlçülen malzemenin kalınlığı, malzemede ultrasonik yayılma süresini doğru bir şekilde ölçerek belirlenir.
