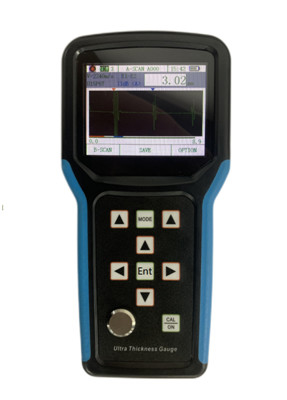

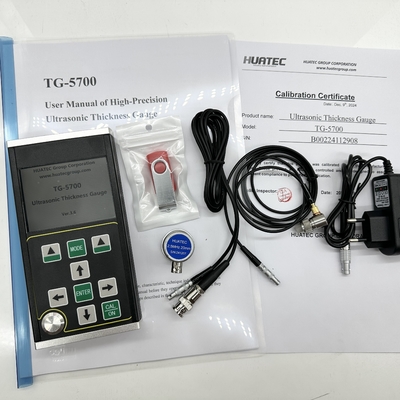

TG-5700 A/B Tarama 0.100-1800mm Geniş Aralıklı Ultrasonik Kalınlık Ölçer
TG-5710, A/B taramalı yepyeni bir el tipi yüksek hassasiyetli dijital ultrasonik kalınlık ölçerdir. Darbe yansımasına dayalı ultrasonik kalınlık ölçüm prensibini benimser. İçinde sabit bir hızda ultrason dalgasının yayılmasını sağlayabilen ve arkasından yansımasını alabilen malzeme kalınlığının ölçümü için uygundur. Ölçüm çözünürlüğü 0,001 mm'dir ve ölçüm aralığı 0,10 mm (çelik) kadar incedir.
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyondan sonra üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir. Petrol, kimya endüstrisi, metalurji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.
Bu ürün aşağıdaki standartlara uygundur: Ultrasonik kalınlık ölçer için kalibrasyon spesifikasyonu (JJF 1126-2004).
Şartname Parametreleri
| Öğe |
TG-5710 |
| Prob tipi |
Tek kristal prob / çift kristal prob |
| Ölçüm aralığı (45# çelik) |
0,15 mm – 1800 mm |
| Gösterge hatası (＜10mm) |
±0,005 mm |
| Gösterge hatası (≥10mm) |
±%0,1 |
| Tekrarlanabilirlik hatası |
±0,001 mm (Kendiliğinden test) |
| Gösterge kararlılığı |
Kalınlık ölçüm değerinin yankı gücünden, malzeme zayıflama katsayısından, kazançtan ve kapı yüksekliğinden etkilenmemesini sağlamak için sıfır geçiş ve çoklu yankı teknolojisi benimsenmiştir ve yüksek ölçüm kararlılığına ve güvenilirliğine sahiptir. |
| Ölçüm frekansı |
4Hz,8Hz,16Hz |
| Çözünürlük |
0,1 mm,0,01 mm,0,001 mm (0,01 inç,0,001 inç,0,0001 inç) |
| Darbe üreteci |
Negatif kare dalga emisyonu benimsenir ve darbe genişliği ve voltajı prob ile otomatik olarak eşleştirilir. |
| Ses hızı aralığı |
400-19999m/s |
| Kalibrasyon bloğu |
4 mm (çelik) |
| Otomatik kapanma |
5 dakika, 10 dakika, 20 dakika ve manuel kapanma seçilebilir. |
| Prob kalibrasyonu |
Tek nokta kalibrasyonu, çok noktalı kalibrasyon |
| Kazanç |
Otomatik kazanç kontrolü, Manuel kazanç kontrolü |
| Kazanç aralığı |
0~70dB |
| Algılama modu |
Radyo frekansı (RF), pozitif yarım dalga (POS), negatif yarım dalga (NEG), tam dalga (FULL) |
| Ölçüm modu |
(1) MB-E: ilk yankıdan ilk alt yankıya geçiş süresine dayalı ölçüm modu; (2) E-E: kaplama ölçüm moduna nüfuz etme, isteğe bağlı Em–En yankısı; (3) ME-E: çoklu yankı ölçüm modu; (4) İNCE: ince duvar ölçüm modu; |
| Sayısal mod |
Kalınlık değeri modu, fark / azaltma oranı modu, maksimum / minimum değer modu |
| A-tarama modu |
Mevcut |
| B-tarama modu |
Mevcut |
| Bağlantı göstergesi |
Mevcut |
| Pil Göstergesi |
Mevcut |
| Dil |
İngilizce |
| Birim |
mm/inç |
| Menü işlemi |
Mevcut |
| Yazılım işlevi |
Dinamik kapı ayarı, boşaltma ayarı (Boş), yankı boşaltma ayarı (E-boş), yankı dondurma, yankı çevirisi ve ölçekleme |
| Depolama işlevi |
Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A-tarama dalga biçimi ve 500 grup B-tarama dalga biçimi depolayabilir. |
| Ana bilgisayar programı yükseltmesi |
Mevcut |
| Ekran |
3,5 "QVGA (320 × 240) renkli TFT-LCD ekran |
| Veri iletimi |
USB3.0 seri iletişimini destekler ve verileri bilgisayara iletir. |
| Çalışma sıcaklığı |
-10℃～＋50℃; Özel gereksinimlerle - 20 ℃'ye ulaşabilir; |
| Çalışma gerilimi |
Dört adet 5 numaralı AA pil gereklidir. Güç yetersiz olduğunda, düşük voltaj uyarısı vardır. |
| Genel boyut |
204 x 100 x 36 (mm) |
| Toplam Ağırlık |
310 g (Pilsiz) |
| |
|
Ana İşlev Özellikleri
Bu ürün A-tarama moduna, B-tarama moduna ve sayısal görüntüleme moduna sahiptir;
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi benimsenmiştir, minimum ölçüm kalınlığı 0,15 mm'dir (çelik);
● Bu ürün yüksek hassasiyetle kalınlığı ölçebilir ve maksimum ölçüm çözünürlüğü 0,001 mm'ye ulaşabilir; Tekrar çözünürlüğü ± 0,002 mm'ye ulaşabilir;
● Yüzeyinde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan kaplamaya nüfuz etme ve yankıdan yankıya ölçüm işlevlerine sahiptir;
● Çoklu ölçüm modları: mb-e, E-E ve me-e modları, geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod, ince parçaların ölçümünü gerçekleştirir
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma oranı modu ve maksimum değer modu
● İki kazanç modu: otomatik kazanç / manuel kazanç
● Enerji tasarrufu işlevi ile manuel kapanma ve otomatik kapanma ayarlanabilir
● Çift kristal prob ve tek kristal prob dahil olmak üzere çeşitli probları destekler ve 20MHz'e kadar yüksek frekanslı probu destekler
● Kütle depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A-tarama dalga biçimi ve 500 grup B-tarama dalga biçimi depolayabilir
● 320x240 yüksek çözünürlüğe (QVGA) sahip büyük 3,5 inç renkli TFT-LCD ekran
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek noktalı kalibrasyon, çok noktalı kalibrasyon ve manuel kalibrasyon modlarını destekler ve aynı anda ses hızını ve prob sıfır konumunu kalibre edebilir; Çift kristal probun v-yolu düzeltmesini destekler
● Metrik ve İngiliz sisteminin dönüşümünü destekler; Milimetre ve inç birimleri arasında geçiş yapabilir
● İngilizce ekranı destekler
Uygulanabilir Malzemeler
Metallerin (çelik, dökme demir, alüminyum, bakır vb. gibi), plastiklerin, seramiklerin, camın, reçinenin, cam elyafının ve diğer iyi ultrasonik iletkenlerin kalınlığını ölçmek için uygundur.
Temel İlkeler
Ultrasonik kalınlık ölçüm prensibi, ışık dalgası ölçümüne benzer. Prob tarafından yayılan ultrasonik darbe, ölçülen nesneye ulaşır ve nesnede yayılır. Malzeme arayüzüne ulaştığında, proba geri yansır. Ölçülen malzemenin kalınlığı, ultrasonun malzemede yayılma süresinin doğru bir şekilde ölçülmesiyle belirlenir.
İsteğe bağlı prob:
| TS400 Çift kristal prob |
10Mhz |
5mm |
0,5-50mm |
| TS500 Çift kristal prob |
5Mhz |
5mm |
1,0-65mm |
| TS510 Çift kristal prob |
5Mhz |
10mm |
1,0-500mm |
| DTM15 Tek kristal prob |
15 MHz |
6mm |
0,15-22,5mm |
| DTM7.5 Tek kristal prob |
7.5Mhz |
6mm |
0,5-22,5mm |
| DTM10 Tek kristal prob |
10Mh |
6mm |
0,3-22,5mm |
| DTM5 Tek kristal prob |
5M |
6mm |
1,0-22,5mm |
| BD510 Tek kristal prob |
10Mh |
10mm |
1-1000mm |
| BD212 Tek kristal prob |
2MHz |
12mm |
4-1800mm |
| Çift kristal prob kablosu |
|
| Tek kristal prob kablosu |
|
