TG-8000 İndüksiyonla Sertleştirilmiş Katman için Ultrasonik Derinlik Ölçer
Arka Plan:
Yüzey sertleştirme işlemi, dinamik strese maruz kalan bileşenlerin aşınma direncini ve yorulma dayanımını artırabilir. Bu özellikler esas olarak yüzey sertliği, sertleşme derinliği ve artık gerilimin derinlik profili tarafından belirlenir. Sertleşmiş katmanın derinliği, yüzey sertleştirme işlemi sürecinde önemli bir kalite göstergesidir. Şu anda, sertleştirme işleminin kalitesi yalnızca rastgele test yöntemleriyle sağlanabilir. Bu yöntem sadece bileşenlere zarar vermekle kalmaz, zaman kaybına neden olur, aynı zamanda yüksek maliyetlidir.
|
Sertleşmiş katman derinliği algılama performansı
|
Ölçülecek nesne |
İndüksiyonla sertleştirilmiş katmanın derinliği |
| Ölçüm aralığı |
0.7 ～ 15mm |
| Ölçüm çözünürlüğü |
0.1mm |
| Ölçüm tekrarlanabilirliği |
±0.1mm (bir konum için) |
| Hassasiyet |
80 dB veya daha fazla (5 MHz dar bant) |
| Ayarlanabilir kazanç |
Maksimum 120dB Min 0.1dB aralık |
| Alma amplifikasyonunun merkez frekansı |
1-20Mhz |
| Dikey doğrusallık |
±2.8% içinde |
| Yatay doğrusallık |
±0.6% içinde |
| AC şarj cihazı |
AC 65W hızlı şarj girişi 100 ～ 240V±10% 50/60Hz±3Hz |
| Pil |
Lityum iyon pil |
| Şarj süresi |
1.5 saat |
| Çalışma süresi |
Yaklaşık 12 saat (Kullanıcının kullanım koşullarına bağlı olarak değişir) |
| Ortam sıcaklığı |
0～50℃ (çalışma sırasında) -20～60℃ (depolama sırasında) |
| Ekran ve ekran boyutu |
5.0 inç LCD HD ekran |
| Dış boyutlar (mm), ağırlık (g) |
183mm(G)×113mm(Y)×45mm(D) 780g |
| Harici arayüz |
SD hafıza kartı |
| Type-c veri iletim portu |
Çözüm:
Şirketimiz, sertleşmiş katmanların derinliğini ölçmek için hızlı, tahrip etmeyen bir ultrasonik yöntem kullanmaktadır. Bu yöntem, inceleme iş yükünü ve maliyetini azaltabilir ve üretim sürecini zamanında ayarlayarak ürünün her zaman yüksek kalitede olmasını sağlar. Cihaz, üretim parametrelerini optimize edebilir, indüktif sensörün değiştirilmesinden sonra makinenin boşta kalma süresini kısaltabilir, hızlı üretim kontrol işlevini ve iyi kalite yönetimini gerçekleştirebilir.
Ekipmanlarımız:

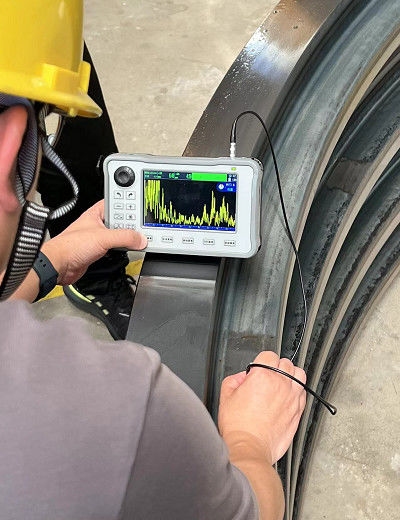

Cihaz aşağıdaki prensibi kullanır: sertleşmiş katman, ultrasonik dalgalara neredeyse hiç direnç göstermezken, sertleştirme işleminden geçmemiş malzemeler çok miktarda ultrasonik dalga dağıtır. Algılama sistemi, geri saçılma sinyalini kaydeder ve elektronik ölçüm elemanlarımızla işler. Kapsamlı otomatik veri değerlendirmesi yoluyla, malzemenin nihai sertleşme derinliği elde edilebilir.
Özellikler
● Ölçüm ekipmanı üretim sürecine entegre edilebilir.
● Ölçüm doğruluğu çok yüksektir: yüzey derinlik değerini belirlemedeki hata yaklaşık ± 0.1mm'dir (metalografik yöntem)
● Ölçüm sonuçlarını hızlı bir şekilde elde edin: her ölçüm sadece birkaç saniye sürer.
● Çok sayıda parça çok hızlı bir şekilde değerlendirilebilir.
● Farklı takozlar kullanılarak, farklı boyutlardaki iş parçaları ölçülebilir.
● Cihaz serbestçe hareket edebilir (toplam ağırlık: 780g).
● Parametreler, müşteri gereksinimlerine göre kolayca ayarlanabilir.
Teknik parametreler
●Ultrasonik darbe dönüştürücü
●Ultrasonik alma frekansı: 1—20 MHz.
●İki alma ve gönderme kanalı.
●Sinyal zarf işleme.
●Akustik bağlantı, özel takozlar aracılığıyla sağlanır.

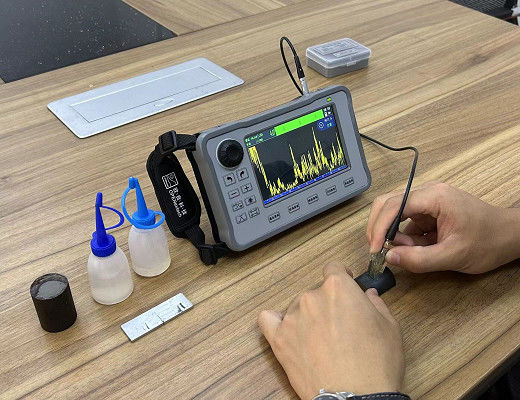

Standart yapılandırma
| Seri numarası |
Adı |
Miktar |
| 1 |
Ana bilgisayar |
1 |
| 2 |
Prob |
1 |
| 3 |
Prob hattı |
1 |
| 4 |
Takoz |
1 |
| 5 |
Hızlı şarj |
1 |
| 6 |
Bölünmüş şişe bağlama maddesi ve kalibrasyon örneği |
Her biri 1 |
| 7 |
Güç kablosu |
1 |
| 8 |
Kullanım kılavuzu |
1 |
| 9 |
Sertifika |
1 |
| 10 |
Garanti kartı |
1 |
İsteğe bağlı yapılandırma
Farklı iş parçası şekillerine uyacak şekilde özelleştirilebilen takoz blokları
