25m Algılama Kontrol Kablosu Manyetik Sürünme Korozyon Kalınlık Ölçüm Sistemi, 16-1 kez/s Ölçüm Hızı ile

Manyetik sürünme korozyon kalınlığı ölçüm sistemi

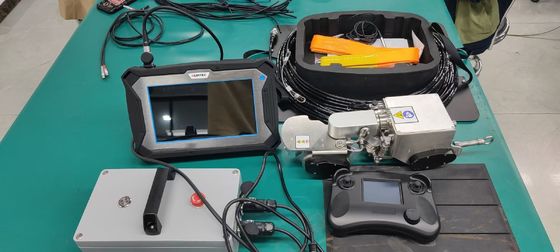

1. Yapılandırma

2. Kısa giriş

• Bu sistemÇekim sistemi ile yüksek irtifada duvar kalınlığı korozyonunun hızlı tespitini gerçekleştirebilir.
• Nadir toprak yüksek dayanıklılıklı kalıcı mıknatıs tekerleğini kullanarak, beklenmedik bir güç kesintisi olsa bile, tespit edilen yüzeyden düşmeyecek.Ferromanyetik bileşenlerin yüzeyinde dikey ve ters yönlü hareketler.
• Duvar erozyonuna karşı hızlı tarama ve konumlandırma için elektromanyetik ultrasonik kalınlık sondası kurmak
• Kalınlık korozyonunu test etmek için bölgeyi doğru tarayın.

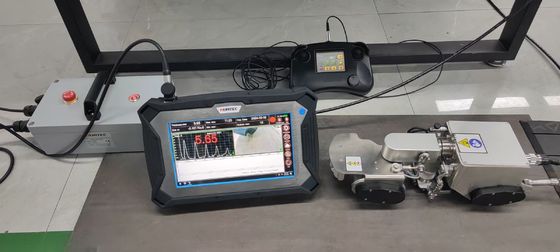

• A taraması ve B taraması ekranı eşleşmesi
• Video kamerasıyla donatılmış, denetlenen yüzeyin video durumunu zamanında gözlemleyebilir.
• Uzaktan kumanda sistemi tarama yönünü kontrol eder ve tarama yönünü önceden ayarlayabilir.

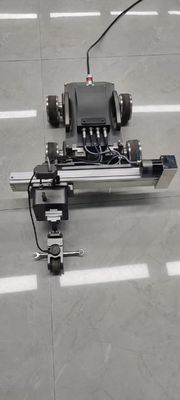

3İki tekerlekli manyetik sürücü karakterleri

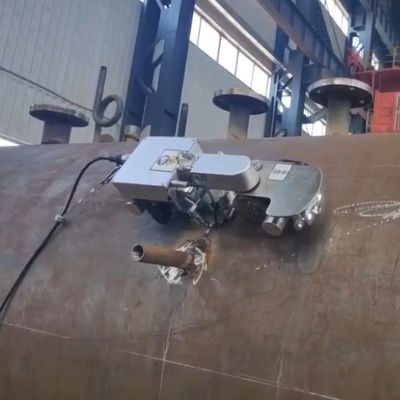

İki tekerlekli manyetik sürünen, çeşitli yıkıcı olmayan test ekipmanlarını taşıyabilen gelişmiş bir enstrüman.Petrokimya gibi birçok alanda çok sayıda yerleşim deneyimi biriktirmiştir.Elektromanyetik ultrasonları borunun dibine, dirseğe veya üç bağlantıya ve diğer korozyona taşıyabilir.İzleme veya B tarama kalınlığı ölçümü yapmak için erozyon daha ciddi alanlar, boru korozyon tespiti uzmanları denilen endüstri alanı

İki tekerlekli manyetik sürünen aşağıdaki özelliklere sahiptir: kompakt yapı, yüksek esneklik, manyetik emme, yüksek kontrol hassasiyeti, gelişmiş algılama teknolojisi, uyumlu video algılama,ve eşsiz prob kaldırma mekanizmasıBoruların, konteynerlerin ve levhaların korozyonunun otomatik tespiti için


1) Kompakt yapı ve yüksek esneklik

Kompakt ve zarif tasarımı, çeşitli ferromanyetik borular ve kaplar için korozyon tespitini kolayca gerçekleştirmesini sağlar.Manyetik mermiler 350mm (uzunluk) × 140mm (genişlik) × 130mm ((yükseklik) ve 5'ten daha az ağırlıktaEşsiz iki tekerlekli yapısı, en az 100 mm'lik borular üzerinde serbestçe yürümenizi mümkün kılıyor.En az dönme yarıçapı 400mm ve 100mm en az bükme yarıçapı ile dirseği kolayca geçebilirBu nedenle, iki tekerlekli manyetik sürünme hareketi ve tarama alanı büyük ölçüde genişletildi.

2) Manyetik emme süper

Tasarım açısından, iki tur manyetik tırmanışta yüksek dayanıklılıklı kalıcı mıknatıslar yapmak için manyetik nadir toprak mıknatıslarını kullanır.Araç gövdesinin tespit edilen yüzeyden düşme tehlikesi yoktur.Bu nedenle, iki tekerlekli manyetik sürünen, yatay, dikey ve ters duruş taramasını güvenli bir şekilde gerçekleştirebilir.Bu da 5 kg ağırlık çekerken dikey hareketleri etkilemeyeceği anlamına geliyor..

3) Yüksek kontrol doğruluğu

İki tekerlekli manyetik sürünme hızı 0-6m/dakikadır ve sabit bir hızda ilerleyebilir, hassasiyet kodlayıcısı tarafından algılama boşluğunu ayarlama fonksiyonuna ulaşabilir,Kullanıcının algılama ihtiyaçlarını daha iyi karşılayabilirÖrneğin, müşteri, dirseğin arkasındaki bir noktada her 50 mm'de bir boşluk algılama işlemi yapmalıdır: denetleyici programlanabilir,ve iki tekerlekli manyetik tırmanış çalıştırılabilir ve her 50mm kontrol edilebilir- Bulma verimliliğini ve doğruluğunu artırmak.

1Teknik parametreler

Ben...Algılama kontrol kablosu:25m

l ★Objenin yüzeyinde en küçük eğrilik yarıçapı ölçülür: uzunluk eksen ≥50mm ve çevre ≥125mm

Kalınlık ölçümü:Kesinlik 0.04mm, Aralık 2 ~ 120 mm (Pekmeç)

l ★İş açıklığı / kaldırma: ≤4mm

l ★Öğretim dik olmayanlığı (dönüştürücü/sondun test edilen nesneye göre normal):±25^o

l Heyecan sıklığı:3.0~5.0MHz, ölçüm hızı: 16~1 kez/s

l Ses hızı aralığı:1000~9999 m/s, ayar artışı: 1 m/s

Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı

Ben...Video izleme: hem ön hem de arka görüş çift kameraları, dinamik ve statik piksel 3 milyon /2304×1296

Normal sıcaklıklı manyetik sonda: zayıf veya daha az kalıcı mıknatıslar, manyetik emme≤15N, dairesel Φ30× yüksekliği 44mm, ağırlığı≤80g

l ★Yürüyüş cihazı vücut boyutu ve ağırlığı (yaklaşık):L380×W130×H120mm,6kg

I Çalışma sıcaklığı: -10~+50°C

2Ölçüm Analizi Yazılımı

l Aynı anda kalınlık gösterimi, A, B tarama sonuçları

l Verilerin analiz ve işlenmesini kolaylaştırmak için doğrudan bir test kaydı, ★ kalınlık değeri listesi yayınlandı.

l ★Win7/10 (32/64 bit) işletim sistemi ile uyumludur
