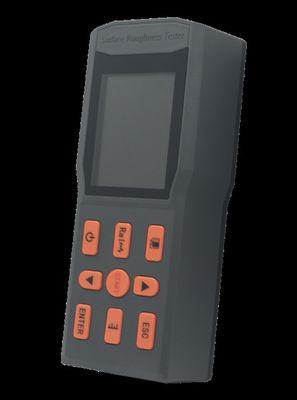

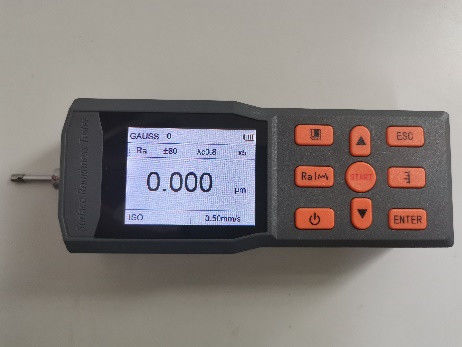

SRT-6450 El cihazı Dijital Ekran Yüzey Kabalığı Ölçücüsü
1.Ürün Genel Görünümü
Bu yüzey kabalığı ölçüm cihazı, üretim alanı ortamları ve mobil ölçüm ihtiyaçları için uygun bir el cihazıdır.,Seçilen ölçüm koşullarına dayanarak karşılık gelen parametreleri hesaplar ve tüm ölçüm parametrelerini ve kontur grafiklerini ekranda gösterir.Bu araç en son uluslararası standartların ana parametrelerini ölçebilir ve uluslararası standartlara tam ve sıkı bir şekilde uymaktadırÖlçüm parametreleri ulusal standart GB/T3505 "Ürün Geometrik Teknik Özellikleri - Terminoloji,Yüzey Yapısı Kontür Yönteminin Tanımları ve Yüzey Yapısı Parametreleri" ve ABD standartlarına uygun, Almanya, Japonya, Birleşik Krallık ve diğer ülkelerde uygulanmaktadır.Mal denetimi ve diğer departmanlarÖzellikle büyük iş parçasının ve üretim hatlarının yerinde denetimi ve denetim, metroloji, mal denetimi ve diğer departmanlar tarafından dış denetim için uygundur.İş parçasına zarar vermeden.
Ölçülebilir iş parçasının aralığı: düz, dış dairesel yüzey, konik yüzey, iç delik, oluk, kavisli yüzey vb. (Özel yüzeylerin uygun sensörlerle ölçülmesi gerekir).
2.Teknik parametreler
| Adı |
İçeriği |
| Ölçüm aralığı |
Z ekseni ( dikey) |
200μm; |
| X eksen (uzak) |
17.5 mm ((0.71 inç); |
| Karar |
Z ekseni ( dikey) |
0.002μm±20μm; |
| 0.004μm±40μm; |
| 0.008μm±80μm; |
| Ürün |
Parametreler |
Ra Rz Rq Rt;
Rp Rv R3z R3y Rz(JIS);
R Rsk Rku Rsm Rmr;
|
| Standart |
ISO4287 Uluslararası Standart ANSI B46.1 Amerikan Standartı
DIN4768 Alman standardı JIS B601 Japon standardı
|
| Grafik |
Destek oranı eğrisi, kabalık, filtreleme dalga şekli |
| Filtre |
RC,PC-RC,Gauss,DP; |
| Örnekleme uzunluğu (lr) |
0.25,0.8,2.5; |
| Değerlendirme süresi (ln) |
Ln=lr×n n=1 ̇5; |
| Sensör |
Ölçüm prensibi |
Yer değiştirme diferansiyel indüktörü |
| Kalem |
Doğal elmas, 90 koni açısı, ucunun yarısı 5 μm; |
| Güç ölçümü |
<4mN; |
| Kılavuz başı |
Sert alaşım, kayma yönü yarıçapı 40 mm; |
| Kaydırma hızı |
lr=0,25,Vt=0,135mm/S; |
| lr=0,8, Vt=0,5 mm/S; |
| lr=2,5, Vt=1mm/S; |
| Geri dönüş, Vt=1mm/S; |
| İfade doğruluğu |
0.001μm; |
| İşaret hatası |
± ((5nm+0.1A) A:Çok satırlı şablon parametresi Ra'nın standart değeri |
| İfade değişkenliği |
% 3'ten fazla değil; |
| Kalan kontur |
0,01μm'den fazla değil; |
| Güç kaynağı |
Dahili lityum pil, DC5V, 2000mA şarj cihazıyla şarj edilir. |
| Dış boyutlar |
156 mm×61 mm×45 mm; |
| Ağırlık |
Yaklaşık 450 gram. |
| Çalışma ortamı |
Sıcaklık: -20°C-40°C Nem: < 90%RH |
| Depolama ve nakliye ortamı |
Sıcaklık: -40°C - 60°C Nem: < 90%RH |
| İsteğe bağlı aksesuarlar |
Eğimli yüzey sensörü, küçük delik sensörü, derin oluk sensörü, uzatma çubuğu, adaptör çubuğu, 200 mm ölçüm platformu, 300 mm mermer ölçüm platformu |
3Fonksiyonel Özellikler
*Entegre mekanik ve elektrik tasarımına sahiptir, kompakt boyutlu, hafif ve kullanımı kolay.
* ARM + DSP çipi, yüksek hız ve düşük güç tüketimi ile kontrol ve veri işleme için kabul edilir.
*Çok parametreli Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
* 200μm büyük bir ölçüm aralığı.
*320*240 renkli ekran ekranı, dijital/grafik ekran; Görme açısı olmadan vurgula;
* Ekran bilgi açısından zengin, sezgisel ve tüm parametreleri ve grafikleri gösterebilir.
* GB, ISO, DIN, ANSI ve JIS gibi birçok ulusal standart ile uyumludur;
* Yüksek kapasiteli ve hafıza etkisi olmayan yerleşik bir lityum iyonlu şarj edilebilir pil ve şarj kontrol devresine sahiptir.
* Kullanıcıların zamanında şarj etmelerini istemek için kalan pil gücünü gösteren bir simge vardır.
*Şarj işlem talimatlarını gösterebilir ve operatörün her an şarj seviyesini bilmesini sağlar.
*Sürekli çalışma süresi 8 saatten fazladır;
*100 adet ham veri depolama kapasitesine sahip süper kapasiteli veri depolama sistemi;
* Ölçülen verilerin kaydedilmesi ve depolanması;
* Güvenilir anti-motor durgunluk devresi ve yazılım tasarımı;
*Öğretim bilgileri, menü istek bilgileri ve güç açma / kapatma gibi çeşitli istek ve açıklayıcı bilgiler görüntülenir.
*Ergonomik kabuk tasarımı, sağlam, kompakt, taşınabilir ve son derece güvenilir;
* Gerçek zamanlı veri ve tarihsel veri aktarımı için bir bilgisayara bağlanabilir.
*Kalibrasyon numune blokları yüksek hassasiyete sahip, kolayca çizilmeyen ve uzun kullanım ömrüne sahip optik cam substratları benimser.
*Farklı aksesuarlar arasında kavisli yüzey sensörleri, küçük delik sensörleri, derin oluk sensörleri, ölçüm platformları, sensör kılıfları, uzatma çubukları vb. bulunur.
