FD-GT-20 Dijital TFT Renkli Ekranlı Hafif Raylı Sistem Ultrasonik Kusur Dedektörü
1. Giriş
FD-GT-20 ray kusur dedektörü, demiryolu sistemi için kullanılan TFT renkli ekranlı ve hafif tekerlekli araba ile HUATEC Group'un üçüncü nesil tamamen dijital ürünüdür. Demiryolu Bakanlığı (Çin) tarafından yayınlanan TB/T 2340-2012 UT Ray Test Cihazı standardına uygun olarak, bu ekipman, 43~75kg/m aralığındaki rayların tespiti için uygundur. Baş, ağ ve flanş rayın, demiryolu, yüksek hızlı demiryolu ve metro için geçerlidir.
Cihaz, ultrasonik ana bilgisayar + operasyon terminali modunu benimser ve kablosuz WIFI üzerinden bağlanır. Müşterinin operasyon deneyimini geliştirirken, cihazın İnternet artı işlevi, insan-makine algılama ayrımı, veri çevrimiçi, çevrimdışı gerçek zamanlı depolama, GPS konumlandırma, veri bulut depolama vb. gibi çeşitli işlevleri gerçekleştirmek için genişletilebilir. Ayrıca, müşterinin kendi ihtiyaçlarına göre kendi ultrasonik operasyon terminalinizi özelleştirebilirsiniz.
2. Özellikler
(1) Tekerlekli araba çerçevesi kompakt, dayanıklı ve bakımı kolaydır;
(2) Geniş kapasiteli entegre alet kutusu su deposu;
(3) Entegre kaldırma probu tutucusu,probun çıkarılması ve değiştirilmesi kolaydır;
(4) Endüstriyel üç korumalı dokunmatik panel ile küçük boyutlu ve taşınabilir;
(5) Mükemmel performans göstergeleri, ilgili standartlara uygun;
(6) GPS konumlandırma, veri bulut depolama, otomatik konuşma tanıma ve diğer işlevleri destekler;
(7) Kusur tespiti ihtiyaçlarını karşılayan işlevsel bir uygulama.

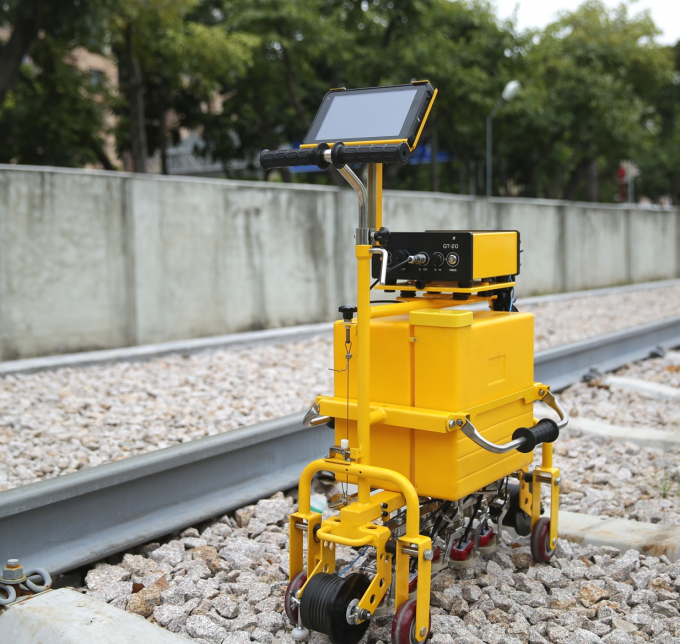

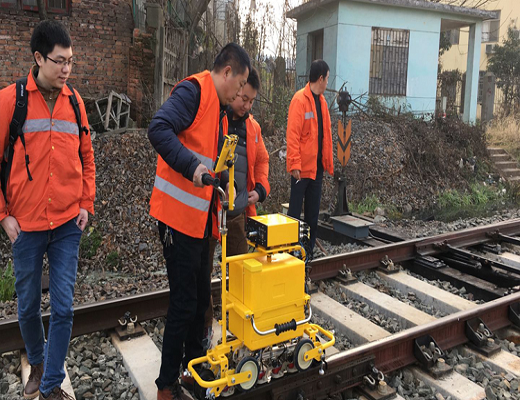

3. Tekerlekli araba görünüm yapısı

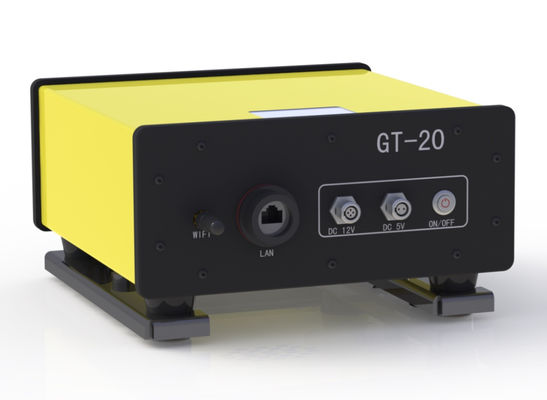

4. Cihaz görünüm yapısıCihaz küçük ve taşınabilirdir, genel boyutlar: 94X222X225mm, net ağırlık yaklaşık 1,8 kg'dır

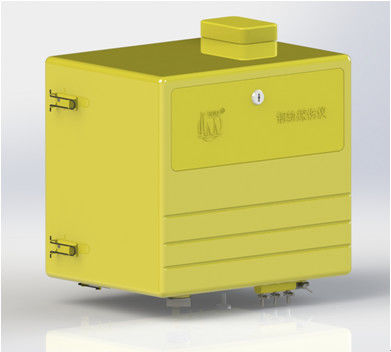

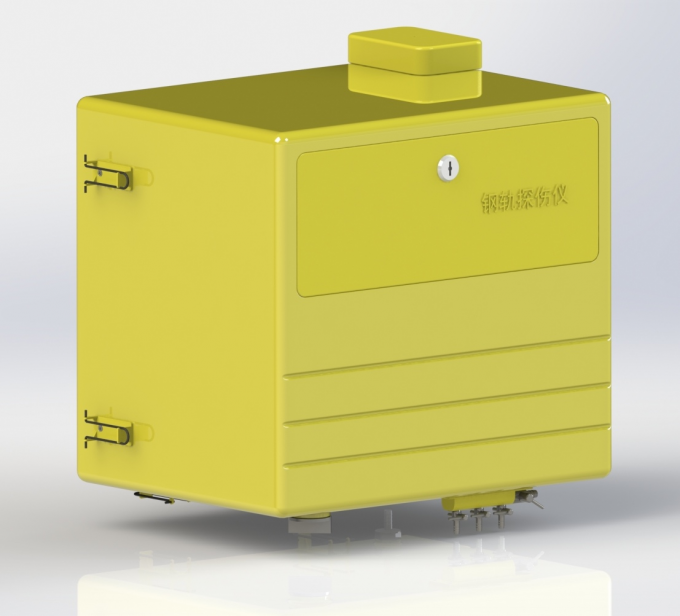

5. Geniş kapasiteli entegre alet kutusu su deposu
Su ile dolu plastik su deposu 20L'dir.
6. Entegre prob tutucusu
Tüm problar, tek bir şekilde kaldırılabilen veya çıkarılabilen arabanın altında kapatılmıştır ve prob daha rahat bir şekilde çıkarılabilir ve değiştirilebilir.

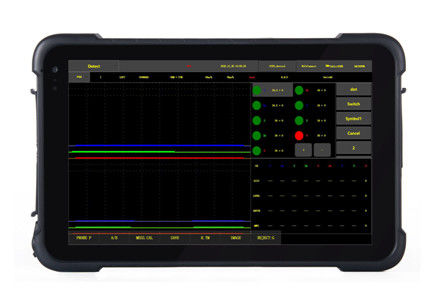

7. Endüstriyel üç korumalı tablet
Endüstriyel üç korumalı dokunmatik ekranlı tablet, toz geçirmez, su geçirmez ve darbeye dayanıklıdır.
8. Cihaza özel kusur tespit uygulama yazılımı
Dokunmatik panelin çalışma özellikleri için, özel olarak tasarlanmış uygulama yazılımı, işlev seçimini ve parametre ayarını kolaylaştırır.
9. Bilgisayar kusur tespit veri oynatma yazılımı
Veri oynatma hızı ayarlanabilir, akıllı oynatma, olay taraması, istatistikler, veri arama, yazdırma, dışa aktarma ve diğer işlevleri destekler.
Teknik Özellikler
| Kanal |
10 kanal: 9 denetim kanalı ve 1 kalibrasyon kanalı. |
| Prob tipi |
2 - 2,5 MHz frekansları arasında değişen farklı açılı Çift elemanlı problar, 6 adet 70° prob, 2 adet 37° prob ve 1 adet 0° prob dahil. |
| Priz |
BNC |
| Prob düzenlemesi ve algılama alanı |
Rayın tüm ana parçalarındaki hasarın kapsamlı tespiti, şunları içerir:
2 adet 70° prob, ray başının sol tarafını tarar
2 adet 70° prob, ray başının ortasını tarar
2 adet 70° prob, ray başının sağ tarafını tarar
2 adet 37° prob, ray belini (vida çatlakları ve diğer eğik çatlaklar) tarar
1 adet 0° prob, ray başını, ray belini, ray tabanını, vida deliği yatay çatlağını tarar
|
| Frekans Aralığı |
1.5MHz~3.0MHz |
| Kazanç |
0~80dB |
| Reddetme |
Kapalı, büyük |
| Dinamik Aralık |
Min. reddetme ile 16dB'den az olmamalı, maks. reddetme ile 2~6dB |
| PRF |
Kanal başına 400Hz |
| Görüntüleme Modu |
A-taramaB-taramaA+B tarama |
| Algılama aralığı |
Seçilen ray tipine göre manuel veya otomatik olarak ayarlanabilir |
| Zayıflatıcı hatası |
12dB başına çalışma hatası ±1dB'yi geçmez |
| Dikey Doğrusallık hatası |
≤1% |
| Yatay Doğrusallık hatası |
≤15% |
| Amplifikatör bandı |
-3dB 1.5MHz~3.0MHz |
| Engelleme aralığı |
20mm'den büyük değil |
| Ölçüm sonuçları üzerindeki bastırma durumunun etkisi |
Cihazın bastırması farklı durumlarda olduğunda, genlik farkı 10 dB±2 dB'dir, iki yankı arasındaki farkın değişimi ΔM 2 dB'den fazla değildir. |
| Çalışma voltajının yankı yüksekliği ve kusur tespiti (alarm) dedektörünün hassasiyeti üzerindeki etkisi |
Nominal çalışma voltajı aralığında, kusur dedektörünün kapı konumu ve alarm seviyesi önemli bir değişiklik göstermemeli ve yankı genliğinin değişimi ΔNd ve algılama (alarm) hassasiyeti değişimi ΔSd 1 dB'den fazla olmamalıdır. |
| Dijital örnekleme hatası |
Maksimumdan minimum sinyal genliği değişimi, ekran yüksekliğinin ±%5'inden büyük olmamalıdır |
| Dijital kusur dedektörünün tepki süresi |
Dijital kusur dedektörünün tepki süresi 5ms'yi geçmemelidir. |
|
Mesafe genliği
karakteristik
|
Enine dalga probu, aynı açıklığa ve farklı ses yollarına sahip enine delikleri tespit eder; 0° probu, farklı ses yollarına sahip büyük düz tabanı tespit eder ve yansıyan dalga yüksekliğinin ΔW farkı aşağıdaki gereksinimleri karşılamalıdır:
0° probu: ΔW ≤ 20mm derinliğinden aralık genlik karakteristik eğrisinin en yüksek aralığına kadar olan aralıkta 12dB; ΔW ≤ mesafe genlik karakteristik eğrisinin en yüksek noktasından 150mm derinliğe kadar olan aralıkta 8dB:
37° probu: ΔW≤20mm derinliğinden aralık genlik karakteristik eğrisinin en yüksek aralığına kadar olan aralıkta 12dB; ΔW≤ mesafe genlik karakteristik eğrisinin en yüksek noktasından 150mm derinliğe kadar olan aralıkta 8dB;
70° probu: ΔW ≤ 10mm'den 70mm'ye kadar olan aralıkta 12 dB, algılama derinliğine karşılık gelir.
|
| SNR |
O° probu: Test bloğundaki alt yüzeyi tespit edin, dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı 24 dB'den büyük veya eşittir; sinyal-gürültü oranı 16 dB'den az değildir.
37° probu: test bloğunda vida deliğini ve 37° eğimde 3mm'lik üst çatlağı tespit edin, iki dalgayı eşitleyin, dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı 22dB'den büyük veya eşittir; sinyal-gürültü oranı 8dB'den az değildir.
70° probu: Test bloğunda, φ4mm düz tabanlı deliği tespit etmek için ikincil dalga kullanılır. Dalga yüksekliği %80'e ulaştığında, statik hassasiyet marjı 20dB'den büyük veya eşittir; sinyal-gürültü oranı 10dB'den az değildir.
|
| Hassasiyet Artığı |
0° probu: test bloğunun 110mm'lik alt yüzeyini tespit edin, dalga %80 kadar yüksek olduğunda, hassasiyet marjı 36dB'den az değildir
37° probu ve 70° probu: Test bloğunda Φ3×65 enine delik tespit edin, dalga %80 kadar yüksek olduğunda hassasiyet marjı 40dB'den az değildir
|
| Dinamik kusur tespiti yeteneği (kusur tespit yeteneği) |
0°, 37°, 70° raylara özel problarla, 15° aşağı doğru çatlak hariç, ray karşılaştırma test bloğundaki tüm manuel kusurlar bulunabilir ve ilgili alarm göstergeleri verilebilir. |
| Alarm kapısı ayar modu |
Alarm kapısının başlangıç konumu, genişliği ve seviyesi manuel olarak ayarlanabilir |
| Alarm modu |
Gerçek zamanlı alarm (gelen dalga alarmı ve kaybolan dalga alarmı)
Vida deliği çift dalga alarmı
İkiden bir alarm geciktir
|
| Alarm göstergesi |
Sesli ve ışıklı alarm modu, alarm sesi ve frekansı ayarlanabilir. |
| Dalga formu ölçümü |
Kapıdaki en yüksek dalga ses yolunu, yatay ve dikey mesafeyi otomatik olarak ölçün ve görüntüleyin. |
| Kazanç eğrisi |
Kullanıcı, gerçek ihtiyaçlara göre kazanç eğrisini (8 nokta) ayarlayabilir. |
| Kusur tespit kaydı |
Tam veri kaydı (50 km'ye kadar), veriler dışa aktarılabilir ve oynatılabilir |
| Çalışma giriş yöntemi |
Dokunmatik ekran girişi |
| Ekran |
Çözünürlük1280×800 |
| Dokunmatik ekran |
Kapasitif, yüksek mukavemetli, çizilmeye karşı dayanıklı,
el yazısını destekler
|
| Portlar |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Güç |
DC 12V (lityum pil paketi) |
| Çalışma süresi |
≥8 saat |
| Su deposu kapasitesi |
≥20L |
| B tipi görüntü ekran doğruluğu |
Hem ordinat hem de apsis 2mm'dir |
| Kod tekerleği doğruluğu |
2mm |
| Kusur tespit hızı |
Maks. 5,0 km/sa |
| Çalışma sıcaklığı |
-15℃~45℃ |
| Boyut |
Çalışma koşulundaki aracın genel boyutları yaklaşık 780mm × 290mm × 1006mm'dir. |
| Ağırlık |
Çerçeve yaklaşık 24 kg'dır; ultrasonik cihaz yaklaşık 2,4 kg'dır; cihaz pili 830g'dır; operasyon terminali (üç korumalı tablet bilgisayar) 730g'dır; 5 prob grubuyla donatılmış tekerlekli araba yaklaşık 1,4 kg'dır. |
