Orta frekanslı titreşim kalibrasyon sistemi yapılandırma şeması
1. Genel açıklama
Sistem, özellikle titreşim sensörünün hassasiyet, doğrusallık, amplitud frekansı ve faz frekansı özelliklerinin otomatik/manual kalibrasyonunu gerçekleştirir.ve ilgili test raporunu oluşturur.Sistem yapısı basit, çalıştırılması ve kullanımı kolaydır ve JJG233-2008 "Piezoelektrik hızlandırma sensörleri için doğrulama kuralları", GB/T20485.21-2007/ISO16063-21'e uygundur:2003 "Vibrasyon ve şok sensörleri için kalibrasyon yöntemleri Bölüm 21 Karşılaştırma yöntemi Vibrasyon Kalibrasyonu", "JJG 134-2003 Magnetoelektrik Hız Algılayıcıları için Doğrulama Kuralları ve JJG 676-2000 Çalışma vibometresi için Doğrulama Kuralları gibi Test ve Kalibrasyon Gereksinimleri.
2Ana performans.
Kullanılabilir frekans aralığı: 5Hz-10kHz;
Kullanılabilir titreşim genişliği: 0-± 700m/s2;
Düzgün doğrulayabilir/kalibre edebilir voltaj, yük, IEPE çıkış hızlandırma, hız ve diğer sensörler ve titreşim tester.Rastgele uyarma yöntemi ve şok uyarma yöntemi ve diğer doğrulama/kalibrasyon yöntemleri.
3Temel bileşim

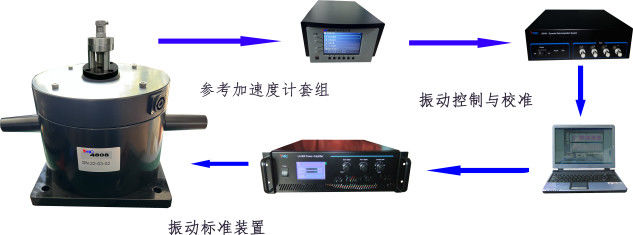

Şema standart hızlandırıcı, düşük gürültü yük amplifikatörü, küçük titreşim tablosu, doğrusal güç amplifikatörü, dinamik veri toplayıcısı ve sensör karakteristik test ve kontrol yazılımından oluşur.Sensör hassasiyetinin, amplitudun doğrusallığının ve frekans tepkisinin otomatik testi ve kapalı döngü kontrolü bilgisayar kontrolü ile gerçekleştirilir.
Not: Test edilen hızlandırma ölçümü gerçek ürüne bağlıdır ve rakam sadece yük çıkış hızlandırma ölçümü için kullanılır.
4Ekipmanın teknik parametreleri
4.1- Vibrasyon masası.
HG-5024M standart sallama masası nadir toprak Ndfeb kalıcı mıknatıs malzemesi kullanır; Küçük hacim, hafif ağırlık, geniş frekans aralığı,makul yapı ve yüksek güvenilirlikÖzellikle titreşim kalibrasyonu, titreşim testi ve standart titreşim kaynağının titreşim testi için tasarlanmıştır, titreşim sensörü kalibrasyonu, kalibrasyonu ve testi olarak kullanılabilir.Aynı zamanda çevresel titreşim büyük ve orta boylu enstrüman parçaları için kullanılabilir, yorgunluk testi, dinamik tepkinin küçük ve orta büyüklükteki yapı ölçümü, rezonans frekansı ve mekanik impedans testi, modal test.
| Maksimum sinüzoidal uyarılma kuvveti |
≥ 120N ((200N Hava soğutması) |
| Çalışma sıklığı |
5Hz10000Hz |
| Maksimum hızlandırma |
1m/s2 700m/s2 ((Sırt değeri) |
| En yüksek hız |
1.4m/s ((Sırt değeri) |
| Maksimum yer değiştirme |
12.7mm (peak-to-peak) |
| Sızıntı akışı |
<5mT |
| Sinyal gürültü oranı |
≥50dB |
| Frekans istikrarı |
% 0,1 |
| Amplituda istikrarı |
% 0,3 |
| Distorsiyon derecesi |
% ≤ 5 |
| Çapraz titreşim |
% ≤10 |
| Frekans gösterimi hatası |
% 0,1 |
| Destek sertliği |
5.6N/mm |
| Bobin DC impedansı |
0.8Ω |
| Maksimum giriş akımı |
15Arms ((25Arms Hava soğutması) |
| Hareketli parçaların kalitesi |
180 g |
| Ağırlık |
35 kg |
| Masa boyutu |
F62.5mm F50 montaj deliği.8,5-M8) |
| Genel boyut |
F215×200mm |
| Sıcaklık aralığı |
Çalışma sıcaklığı: 5°C ~ 40°C;
Depolama sıcaklığı: -20°C ~ 70°C.
|
| Nitelikli nem |
En fazla 75% (Sıcaklık 30°C'den fazla değildir) |
| ihracat |
4 pinli soket |
| Önerilen güç güçlendirici |
LA-500 ((20V25A) |
Not: HG-5024M, JJG 298-2015 Standart Salkım Tablosu Doğrulama Yönetmeliklerine göre standart yapım için standart salkım masası olarak kullanılabilir.
Frekans aralığı: 10-10000Hz; Maksimum amplituda: 300m/s2.
4.2Doğrusal güç güçlendirici.
LA-500 güç güçlendirici standart 19 inç şasi, gerçek renk LCD ekran akımı, voltaj, sinyal frekansı ve koruması, doğrusal güç çıkışı, düşük çarpıtma, iyi sinyal-gürültü oranı kullanır.Çıkış voltajlı, akım göstergesi ve izleme son delikleri; Çoklu koruma fonksiyonları; Doğrudan sürücü MS serisi modal shaker ve VT / SVT serisi küçük shaker
| Ürün modeli |
LA-500 |
| Adlık çıkış gücü |
500 VA |
| Giriş impedansı |
>10 kΩ |
| Adlık çıkış voltajı |
25 Vrms |
| Adlık çıkış akımı |
20Arms |
| Doğrusal olmayan çarpıtma |
% 1 |
| Sinyal gürültü oranı |
≥ 80dB |
| kazanç |
10 V/V±2dB |
| Frekans yanıtı Hz |
Sürekli akım |
0 - 50k±1dB |
| Değişen akım |
20 - 50k±1dB |
| Frekans aralığı Hz |
Tam güç oranı |
20 - 5 bin |
| Düşük güç |
0 - 50k |
| WH D mm |
483 ¢ 132.5
¥480
|
| Kilogram |
22.5 |
| Güç kaynağı |
220V50Hz8A |
| Vibratör modeli ile donatılmış: |
SVT-03 |
4.3Hızlandırıcıya bak.
HG-8305 referans hızlandırıcı, merkez sıkıştırma yapısını, iyi sıcaklık özelliklerini, yüksek uzun vadeli istikrarı, güçlü darbe direncini benimser;Alt ve üstteki çift M5 (10-32 isteğe bağlı) kurulum, sensör duyarlılığının arkadan arkaya modunda hassas kalibrasyonunu gerçekleştirebilir, standart titreşim değeri iletimi ve istikrarlı doğrulama standart fonksiyonları.
Frekans yanıt eğrisi
Sıcaklık eğrisi
| Referans hassasiyeti ((± 10%) |
0.110 pC/(m/s2) |
| Çalışma frekans aralığı |
0.2Hz10kHz |
| Maksimum sinüs titreşim hızlandırması |
9800m/s2 |
| Amplituda frekans aralığı |
±2% |
0.2Hz5kHz |
|
| ±10% |
5Hz~10kHz |
|
| Faz frekansı tepkisi ((± 1°) |
0.2Hz10kHz |
|
| Kurulum doğal sıklığı |
≥40kHz |
|
| Çapraz duyarlılık |
% ≤2 |
|
| Çalışma sıcaklık aralığı |
74~+200°C |
|
| İzolasyon direnci |
≥1011Ω |
|
| Yıllık istikrar |
≤ 0,5% |
|
| Hızlandırma genişliği doğrusallığı |
≤ 0,5% |
|
| Geçici sıcaklık duyarlılığı |
0.5ms-2/°C ((0.3Hz) |
|
| Manyetik duyarlılık |
1ms-2/T |
|
| Bazanın gerginlik hassasiyeti |
0.01ms-2/με |
|
| Hassas kısım |
Kuvars |
|
| kapasitans |
70 pF |
|
| Ağırlık |
38G |
|
| Kurulum modu |
10-32 |
|
| Çıkış modu |
10-32 |
|
| Çıkış modu |
Pozitif kutupluk |
|
| Montaj tork |
0.5Nm33.5Nm |
|
Not:HG-8305 ve HG-8102B yük amplifikatörleri titreşim kitleri olarak kullanılır ve JJG 233-2008 Piezoelektrik hızlandırıcılar için doğrulama kurallarına uygun olarak referans hızlandırıcı olarak kullanılabilir..
4.4. Düşük gürültü yüklü amplifikatör
HG-8102B: 4 bit sensör duyarlılığı normalleştirme ile çok modlu düşük gürültülü bir şarj amplifikatörü, şarj, voltaj, IEPE ve diğer üç giriş modu, kazanç, yüksek geçiş, düşük geçiş,ve normalleştirilmiş çok dosya seçenekleriKüçük boyut, yüksek entegrasyon; Dört adet normalleştirilmiş ondalık çıkış (1.000 ~ 10.99pC / UNIT); Hassas ölçüm ve kalibrasyon için uygundur.
| Giriş |
Voltaj /IEPE ((4mA/24VDC):±10V; Elektrik şarjı:±106pC |
| ihracat |
±10VP/5 mA ((Max) |
| Dc ofset |
±10mV |
| Gürültü |
≤5μVrms ((En fazla kazanç girişe katlanır) |
| Kazanç derecelendirme |
0.1;1;10;100;1000mV/pC ((Kaynak kapasitansı 1nF olduğunda) |
| hassasiyet |
±0,5% |
| Düşük geçişli filtre: |
0.3,1k,3k,10k,30k,100kHz(Kapatma sıklığı - 3dB±1dB,Ateşleme hızı -12dB/OCT) |
| Yüksek geçiş filtresi: |
0.3,1,3,10,30,100Hz ((Kapatma frekansı - 3dB±1dB,Atenuasyon hızı -6dB/OCT) |
| sıcaklık |
Çalışma sıcaklığı:0°C- +50°C;Doldurma sıcaklığı:-55°C-+85°C |
| Nemlilik |
% 95 R.H. Maks. |
| Güç kaynağı |
Değişen akım: 220V50Hz |
| Boyut |
45mm (W) ¥122mm (H) ¥200mm ((D) |
| Ağırlık |
1.5KG |
| Bağlantı modu |
Giriş modu:M5;Giriş modu:BNC; Güç kaynağı:3GTJE3 ((AC)) |
| Girdi hattı: |
2 m çift başlı M5 STYV-1 Düşük gürültülü kablo |
| Çıkış hattı |
2 m çift başlı BNC 50ΩGelişim kablosu |
| Güç kablosu |
3GTJA ((AC); 1PCS |
4.5Dinamik Veri Toplayıcı (Kontrolör)
HG-9204H dinamik veri toplayıcısı, yüksek örnekleme hızına sahip 4 kanallı giriş ve 2 kanallı çıkış dinamik veri toplayıcısıdır.Bir dinamik veri toplama sistemi oluşturmak için HG-9800-02 temel ölçüm ve kontrol yazılımı ile birleştirilebilir, ve ayrıca kapalı döngü titreşim kontrol sistemi oluşturmak için HG-9800-05 sensör karakteristik test yazılımı ile birleştirilebilir.
| Kanal sayısını girin. |
4 |
|
| Sinyal modu |
Şarj, voltaj,IEPE |
|
| Voltaj sinyali giriş bant genişliği |
DC-100kHz |
|
| IEPE Sinyal giriş bant genişliği |
0.3Hz-100kHz |
|
| Sinyal gürültü oranı |
≥ 96 dB |
|
| AD rakamı |
16 |
|
| AD hassasiyeti |
优于±0.5% |
|
| Girdi aralığı |
Voltaj /IEPE: ±10Vp
Şarj giriş aralığı: ± 1 × 105pC
|
|
| İçsel kazanç |
Voltaj /IEPE girişi: 1 kat, 10 kat, 100 kat Şarj girişi: 0.1, 1, 10, 100 kere |
|
| IEPEKışkırtma güç kaynağı |
4mA±1mA / ((20-24VDC); |
|
| Tek kanal örnekleme oranı |
Kanal başına en fazla 1 M paralel örnekleme |
|
| DA ihracatı |
2 bağımsız çıkış |
|
| DA Kararı |
16 bit |
|
| DA Değiştirme oranı |
500 kHz; |
|
| Sinyal çıkış genişliği |
±10VP; |
|
| hassasiyet |
± 0,5% daha iyi |
|
| |
| Boyut w×D×H(mm) |
W240mm × H69mm × D277mm |
|
| Ağırlık (g) |
3.5Kg |
|
| Güç kaynağı |
50/60HZ |
|
| Destekleme yazılımı |
HG-9800 Sinyal alma ve kontrol yazılımı |
|
4.6Sensör karakteristik testi ve kontrol sistemi (bilgisayar ve yazılım)
HG-9800-05 Sensör Karakteristikleri Test ve kontrol modülü:
Standart sensörlerimiz, güç güçlendiricilerimiz, standart titreşim masamız, kontrolörümüz vb. ile hızlandırma sensörünün hassasiyeti, amplitudunun doğrusallığı, frekans tepkisi otomatik olarak test edilebilir.frekans aralığı 40kHz'e ulaşabilir, ve test raporu otomatik olarak oluşturulabilir.
1, nokta frekans testi: herhangi bir frekans ve titreşim amplitudu değerini ayarlayabilir (hesap, hız, yer değiştirme vb. ayarlayabilir), otomatik olarak tek noktayı tamamlayabilir,Çok noktalı titreşim testi ve bir rapor oluştur;
2, süpürme frekans testi: referans frekans noktasını, frekans noktasının üst ve alt sınırını ayarlayın ve otomatik olarak hassasiyet ve frekans tepkisi testini gerçekleştirin;
3, rastgele test (hızlı): rastgele sinyalleri kullanarak titreşim sensörünün frekans tepkisi testini hızlı bir şekilde tamamlayın;
4Amplituda doğrusallığı testini otomatik olarak tamamlayın ve bir rapor oluşturun.
1Temel yapılandırma ve fiyat
| |
Adı |
Model numarası |
miktarı |
Referans fiyatı |
-
|
Standart hızlandırıcı |
HG-8305 |
1 |
|
-
|
Ayarları arkadan arkaya test edin. |
|
1 |
|
-
|
Düşük gürültü yüklü amplifikatör |
HG-8102B |
1 |
|
-
|
Standart sallama masası |
HG-5024M |
1 |
|
-
|
Doğrusal güç güçlendirici |
LA-500 |
1 |
|
-
|
Dört kanallı dinamik veri toplayıcı (kontrolör) |
HG-9204H |
1 |
|
-
|
Algılayıcı özellikleri ile ilgili test ve kontrol yazılımı |
HG-9800 |
1 |
|
-
|
Test bilgisayarları ve yazıcıları |
|
1 |
|
-
|
Teknik destek ve servis |
|
1 |
|
| |
|
|
Not: Yukarıdaki fiyatlar kalibrasyon maliyetlerini içermez.
