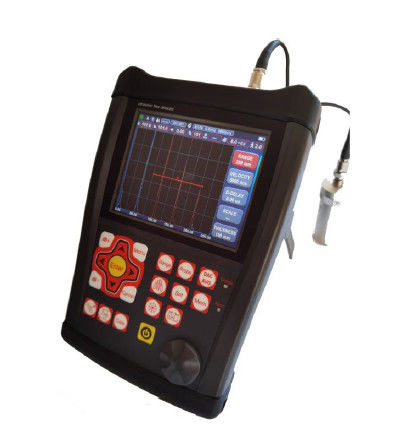

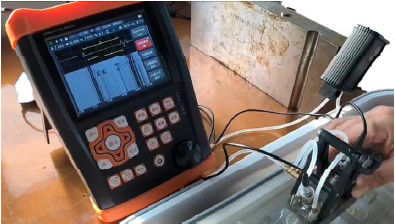

Ultrasonik Hata Dedektörü TOFD Tespiti ve Kalınlık Ölçer

Ultrasonik Hata Dedektörü TOFD Tespiti ve Kalınlık Ölçer

★ Kalibrasyon, eğri oluşturma vb. gibi işlemlere yardımcı, kullanıcı dostu diyalog etkileşimi.

★ TOFD modu, TOFD tespiti, yüksek verimli ve düşük maliyetli.

★ İhtiyacınız olan tüm araçlar: DAC, AVG, TCG, renkli Bscan, AWS, Kaynak diyagramı vb.

★ Darbe Tekrar Frekansı: 10-10000Hz hassas ayar, yüksek hızlı tarama, kaçırma yok.

★ Yüksek Sinyal gürültü oranı, net ve kararlı yankı, gürültü önleyici tasarım, zorlu çalışma koşulları için mükemmel.

★ 12 haneli AD, yüksek hızlı örnekleme, tüm detaylarla daha iyi yankı diyagramına yol açar. Hassas ve küçük kusurları bile tespit edebilir.

★ Kalınlık test modu, Ölçüm aralığı: 0,15 mm – 15000 mm (5920 m/s), Ölçüm çözünürlüğü: 0,001 mm.

★ Otomatik olarak oluşturulan prob analiz raporları.

★ Hata tespit video kaydı. Sınırsız USB veri depolama., PDF raporları çıktısı.

★ Yerinde tespit raporları oluşturmak ve yazdırmak için mobil cihaza Bluetooth bağlantısı.

★ IP65 standardı. Alaşım + Silika jel kasa, su ve toza dayanıklı, sağlam ve sonsuza kadar dayanır. Sönümleme desteği, her açıda durmasını sağlar.

★ Pil, tek şarjla 15 saat dayanır. Her pilin kendi şarj kontrolü vardır, bu nedenle iki pil ile gün boyu çalışabilir.

Özellikler

Aralık: Çelikteki hıza göre 0-15000 mm
Malzeme Hızı: 100～20000 m/s
Darbe Tekrar Frekansı: 10-10000Hz
Dinamik aralık:≥38dB
Doğrusallık: Yatay: +/-0,2% FSW, Dikey: %0,25 FSH, Amplifikatör Doğruluğu +/-1 dB.
Çözme Gücü:>40dB (5P14)
Hassasiyet Artıkları:>66dB
Reddetme (bastırma): Tam ekran yüksekliğinin %0 ila %80'i
500 bağımsız kurulum, herhangi bir kriter serbestçe girilebilir, test bloğu olmadan sahada çalışabiliriz；
1000 A grafiğinin büyük belleği
Test Modları: Darbe yankısı, çift eleman ve iletim yoluyla
Prob Tipleri: Tek Düz, Tek Açı, Çift Düz, Çift Açı
Kapı Monitörleri: Tüm tarama aralığında kontrol edilebilir iki bağımsız kapı
Birimler: İnç veya milimetre
Güç Gereksinimleri: AC Şebekesi 100-240 VAC, 50-60 Hz
Ekran Gecikmesi: -20 ila 3400 µs
Prob Gecikmesi/Sıfır Ofseti: 0 ila 99,99µs
Dahili şarj edilebilir Li-ion pil takımı 7,2V, 8000 mAh
Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi
4 saat tipik şarj süresi
H×G×D(mm):260×175×60 (mm)
Ağırlık :1,2 kg
Çalışma Sıcaklığı: -10℃ ila 50℃
Saklama Sıcaklığı: -30℃ ila 50℃
Darbe Enerjisi: 200V, 300V, 400V, 500V seçilebilir
Doğrultma: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF Sistemi
Bant genişliği (amplifikatör bandgeçişi): 0,1 ila 300 MHz
Kapı Monitörleri: Tüm tarama aralığında kontrol edilebilir iki bağımsız kapı
Hassasiyet: Seçilebilir çözünürlükte 120 dB maks. 0,1, 1,0, 2,0, 6,0 dB.
Dönüştürücü Bağlantıları: BNC veya LEMO

Fonksiyonlar

Hassas hata konumunun otomatik olarak görüntülenmesi (Derinlik d, seviye p, mesafe s, genlik, sz dB,ф).
Hata boyutu: AVG/AVG veya DAC kullanılarak otomatik hata boyutu, kusur kabul veya reddinin raporlanmasını hızlandırır.
Dönüştürücü Sıfır noktasının, Açılarının, Ön kenarının ve malzeme Hızının otomatik kalibrasyonu.
Yankıyı değerlendirmek için DAC ve AVG yapmak ve kullanmak uygundur, eğri değiştirilebilir ve telafi edilebilir.
U-disk'i bağlayarak, ünite sınırsız hafıza, PDF raporları çıktısı ve Sistem Güncellemesi alabilir.
Test sürecinin otomatik videosunu çekin ve oynatın; upan kullanın, videonun uzunluğu sınırsızdır.
Renkli Bscan.
TOFD.
Kaynak diyagramı.
Ünitede 15 standart bulunmaktadır.
Yerinde tespit raporları oluşturmak ve yazdırmak için mobil cihaza Bluetooth bağlantısı. AWS D1.1.
Eğri Yüzey Düzeltme özelliği.
Çatlak Yüksekliği Ölçme fonksiyonu.
Kapıyı büyütün: kapı aralığının tüm ekran genişliğine yayılması.
Otomatik kazanç fonksiyonu.
Zarf: Canlı A-tarama ve A-tarama zarfının eşzamanlı olarak 60 Hz yenileme hızında görüntülenmesi.
Tepe Tutma: Test sonuçlarını kolayca yorumlamak için donmuş tepe dalga biçimlerini canlı A-Taramalarla karşılaştırın.
Tarama Dondurma: Ekran dondurma, dalga biçimini ve ses yolu verilerini tutar.
Alarm: Bip sesi ve LED.
Gerçek Zaman Saati.
Yankıyı doldur.
İşaret yakalama.
Kapı içindeki yankı rengi.

Temel Cihaz Paketi
Taşınabilir Ultrasonik Hata Dedektörü
Düz Işın Dönüştürücü (2,5 MHz, Φ20)
Açı Işın Dönüştürücü (4 MHz, 8 mm×9 mm, 60°)
Dönüştürücü için bağlantı kablosu (Q9-C5 veya isteğe bağlı C9- C5)
Şarj edilebilir Li-Ion Pil Paketi, 7,8 amper saat
Güç kaynağı/şarj cihazı ünitesi
İngilizce Kullanım Kılavuzu
Uygulama Yazılımı
Kayış
