HRD-120 Madenlerde, teleferiklerde ve vinçlerde halat kusurlarını tespit etmek için entegre Dlaw Tespit Makinesi
一. Ürüne genel bakış
◆ Halatın iç ve dış kırık tel, aşınma, pas, deformasyon, gevşek teller, tel atlaması, malzeme değişiklikleri ve diğer kusurların on-line tespiti.
◆ Test sonuç raporu, farklı endüstrilerin standartlarını karşılayabilir ve kırık tel sayısını ve telin toplam kırık alanına göre kırık tel oranını içerir.
◆ Bilgisayar USB arayüzünün (kablolu) veya "kendi Wi-Fi ağının" (kablosuz) doğrudan örnekleme işleme analizi kullanımı, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç görüntüleme ile.
◆ Sensör dairesel yapısı, çevresel çevreleme, eksenel mıknatıslanma, tel halatın anında doygunluk durumuna mıknatıslanması.
◆ Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı işlevlere sahip alaşımlı alüminyum kabuk kullanır.
◆ Kararlı çalışma, güvenilir performans, yüksek algılama doğruluğu, güçlü parazit önleme performansı, doğru veriler.
◆ Yazılım, Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 çeşitli bilgisayar işletim sistemlerine UYARLANIR
◆ Madencilik, teleferik, kaldırma ekipmanları, asansör, liman makineleri, kablo köprüsü ve diğer alanlarda yaygın olarak kullanılır.
二.Sistem yapılandırması ve modeli

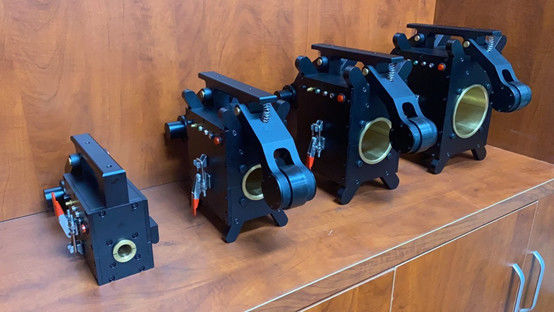

Hepsi özelleştirilmelidir: Tel halat kusur tespit makinesi (48mm küçük - 78mm orta - 108mm büyük)
| |
SN. |
Adı ve modeli yapılandırın |
Miktar |
İşaret |
| Algılama birimi |
1 |

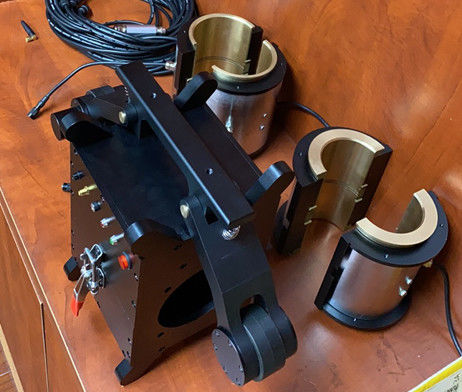

• Entegre algılama birimi
• Yüksek hızlı tersine çevrilebilir uyarıcı • Yüksek iletkenlikli sinyal yoğunlaştırıcı
• Ekran Hall manyetik hassasiyet Grubu • Yüzer merkezleme aşınma kılavuz manşonu
• Yüksek hassasiyetli mesafe kodlayıcı • Otomatik konumlandırma tekerleği haddeleme cihazı
|
1 set |
Kodlayıcı dahil |
| 2 |
• Gerçek zamanlı alarm (dijitalden analoğa dönüşüm hi-fi)
•AD analog-dijital dönüşüm modülü • Otomatik gürültü reddetme modülü
• Kusur işitilebilir ve görsel alarm modülü • Algılama kalitesi güvence modülü
•DAQ tak ve çalıştır modu
|
1 set |
Wi-Fi yakalama içerir |
| |
3 |
Değiştirilebilir astar manşonu |
5 set |
Özel özellikler ayrı olarak tartışılır |
| İşlem birimi |
4 |
USB iletim kablosu |
1 adet |
Özel yapım 20 metre uzunluğunda |
| 5 |
Wi-Fi anteni |
2 adet |
Biri yedek parça içindir |
| 6 |
V3.0 sürümü sinyal gerçek zamanlı işleme yazılımı |
1 set |
|
| 7 |
Veri toplama Bilgisayarı (Tablet tipi) |
1adet |
Şarj cihazı dahil |
| Aksesuar birimi |
8 |
Özel enstrüman çantası |
1 adet |
Özel çekme çubuğu vites tekerleği |
| 9 |
Hepsi bir arada şarj cihazı |
1 adet |
Kırmızı ışık: Şarj
Yeşil: Dolu
|
| 10 |
Esnek çekiş güvenlik kablosu |
1 adet |
Algılama birimleri için esnek bağlantılar |
| 11 |
Kullanım kılavuzu (ilgili teknik veriler) |
1 adet |
|
| 12 |
Sertifika (Garanti kartı) |
1 adet |
|
| 13 |
Ambalaj listesi |
1 adet |
|
Not: 1, 7 tablet çift kullanımlı bilgisayar isteğe bağlıdır (talebe göre, maliyet ektir);
2, tüm boyutlar talep üzerine özelleştirilebilir (ve doğru bir şekilde değiştirilebilir astar özelleştirilebilir); Örneğin 48mm+24mm değiştirilebilir burç
三. Teknik çekirdek ve yasal yeterlilik
1. Sanal enstrüman: halat sonsuz belirsizlik. Geleneksel enstrümanları yazılımla değiştiren ve bilgisayarlar tarafından doğrudan örnekleme işleme yapan yalnızca sanal enstrüman teknolojisinin uygulanması, tıpkı bir film izlemek gibi, tel halatı tüm süreç boyunca taramak gibi, hiçbir tespitin kaçırılmamasını ve yanlış değerlendirme olmamasını sağlayabilir, sonuçlar doğrudur ve iyi tekrarlanabilirliğe sahiptir.
2. Üç sabit enstrüman: Farklı endüstrilerdeki tel halat hurda için ulusal standartlara göre, bu ürün tel halatın iç ve dış kırık tel, pas, aşınma, metal kesit alanı değişiklikleri, gevşek teller, tel atlaması, deformasyon, malzeme anormallikleri ve diğer kusurların elektromanyetik nitel, nicel, konumlandırma, çevrimiçi tahribatsız tespiti için geçerlidir.
3. Yasal enstrüman: ASTM1571-2021 Amerikan standardı ve GB/T21387-2008 ulusal standardına uygundur.
四. Teknik göstergeler
Tüm seri tel halatın çap aralığınıtespit edebilir::
φ1.5-300mm (farklı özelliklerde sensör yapılandırması gerekir)
Sensör ve tel halatın göreceli hızı: 0.0-6.0 m/s En İyi: 0.1-0.5 m/s
Sensör kılavuz manşonu ile tel halat arasındaki en iyi boşluk 2-4 mm'dir ve izin verilen boşluk 0-15 mm'dir
Kırık tel kusuru (LF) algılama yeteneğiNitel: Tek bir merkezi kırık telin nitel algılamasının doğruluğu
%99.99
Nicel: Tek bir yerdeki kırık tel sayısı, bir veya bir eşdeğer kökün yanlış değerlendirilmesine izin verir
Tek bir yerdeki kırık tel sayısı 100'den fazla kez hatasız tespit edildiğinde doğruluk oranı %92'den fazladır
±0.055%Algılama hassasiyetinin izin verilen tekrarlanabilirlik hatası
±0.055%Test hassasiyet gösterge değerinin izin verilen hatası:
± %0.2
Konum (L) Algılama yeteneği: Algılama uzunluğu gösterge değerinin yüzde hatası: ±%0.2Atmosfer basıncı:
Bilgisayar pilinden 5VSensör ağırlığı: ortak özellikler
< 10kg (gerçek duruma göre özelleştirilmiş)Atmosfer basıncı: -10℃~40℃ Atmosfer basıncı: 86~106Kpa Bağıl nem:
≤%85
