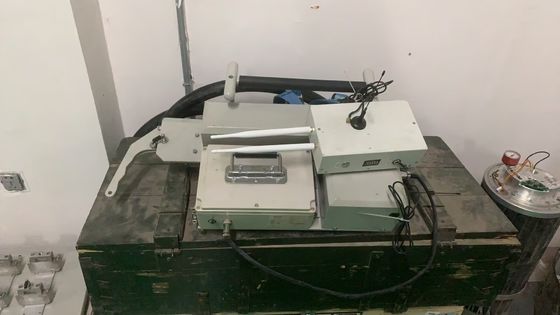

HXPC-200A Dijital Düz Dedektör X-ışını Makinesi Boru Dış Duvar Tırmanma Makinesi
1. Genel Tanıtım
(1) Ekipman markası: HUATEC
(2) Model: HXPC-200A
(3) Seyahat hızı: ≥100mm/s;
(4) Yürüyüş modu, kaynak dikişinin dikey yönünü sağlamak için palet tipini benimser: ±1mm, yürüyüş yönü yönü
Hassasiyet: ±1mm;
(5) Çapı 1600 mm'den küçük borular için çift duvarlı tek gölgeli yönlü ışın makinesinin sürüş gereksinimlerini karşılayabilir;
(6) 5G çift bantlı kablosuz iletişim sistemi kullanın, kontrol mesafesi: 100 metre (açık arazi);
(7) 36V entegre düşük sıcaklıklı lityum pil güç kaynağı kullanımı, değiştirilmesi kolay, eksi 40℃'de normal çalışabilir;
(8) Çalışma saatleri: 8 saatten fazla;
(9) Güç tüketimi: ≤150W;
(10) Çift duvarlı tek gölgeli DR Transillumination algılama gereksinimlerini tamamlamak için tüp duvarı tırmanma aracı (düz tarayıcı) ile senkronize tahrik
2. Taşınabilir X-ışını kusur dedektörü
Ekipman adı: taşınabilir yüksek frekanslı sabit basınçlı X-ışını kusur tespit makinesi
| Model |
XXG 300JYGF |
| X-ışını tüpü |
metal seramik tüp |
| X-ışını tüpü güç kaynağı modu |
sabit voltaj |
| X-ışını tüpü voltaj düzenleme aralığı |
50-300kV |
| Tüp voltaj düzenleme adımı |
1kV/adım
|
| X-ışını tüpü akımı |
0.5-3.0mA |
| Tüp akımı düzenleme adımı |
0.1mA/adım |
| Maksimum pozlama süresi |
99 dakika 59 saniye
|
| Gecikme yüksek basınç ayar aralığı |
0-99 saniye
|
| X-ışını tüpünün maksimum gücü |
900W |
| Çalışma frekansı |
100kHz
|
| Odak boyutu |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
|
| Penetrasyon kalınlığı |
65mm (A3 çeliği, odak uzaklığı 700mm, HUATEC D7 filmi, negatif siyah ≥2.0, 10 Dakika)
|
| Geçici yük oranı |
%100 (ortam sıcaklığında 20℃, maksimum güç koşulları)
|
| Radyasyon Açısı |
40°x 55° |
| Dahili filtre |
1mmBe |
| Ek filtre |
4mm Alequivalent
|
| Boru başlığı boyutu |
φ295mmx775mm (son halka dahil) |
| Tüp başlığı ağırlığı |
29kg |
| Bağlantı kablosu |
50M |
| Güç kablosu |
10M |
| Kontrolör boyutu |
465mmx154mmx323mm
|
| Kontrolör ağırlığı |
11.3kg |
| Giriş gücü |
200-250VAC, 47-400Hz |
| Anot soğutma yöntemi |
cebri hava soğutma |
| İzin verilen ortam sıcaklığı |
-20℃~+40℃ |
3. Standart aksesuarlar şunları içerir:
DR panel dedektör boru dış duvar tırmanma makinesi
X ışını makinesi boru dış duvar tırmanma makinesi
Dijital düz dedektör 1024,76μm, görüntü alanı 233 x 97mm
Dijital görüntü toplama ve işleme yazılımı
Dizüstü bilgisayar
Yüksek frekanslı sabit basınçlı X ışını kusur dedektörü (yönlü)
Paletli kılavuz rayı (Müşteri gereksinimlerine göre özelleştirilmiş): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 adet.
