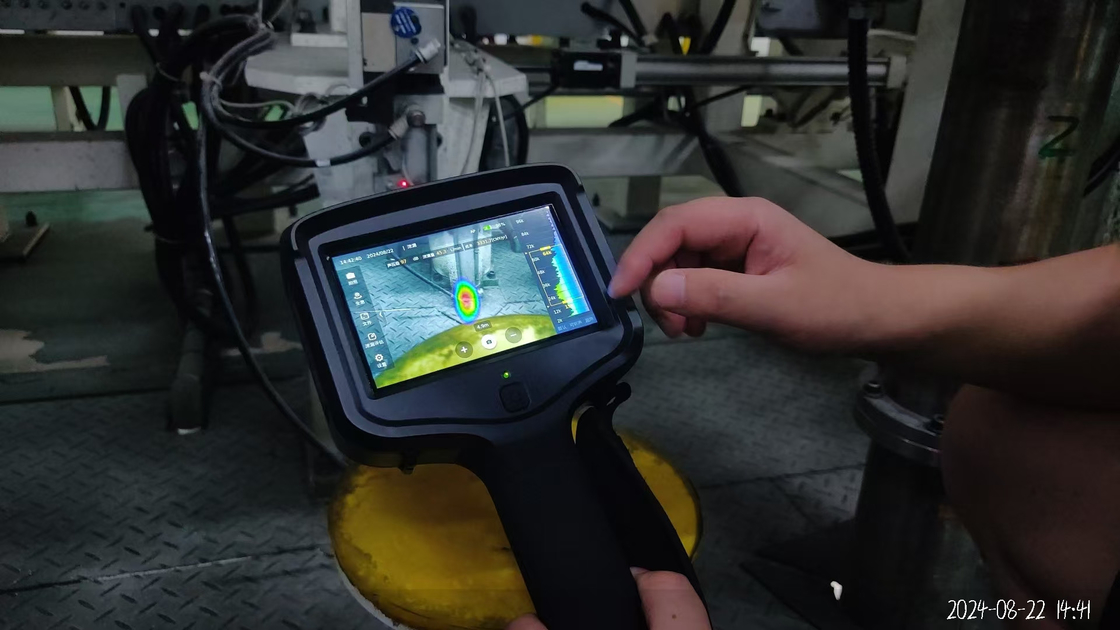

HFD-V100 El Tipi Akustik Görüntüleme Kamerası Ultrasonik Ses Dedektörü
Günlük hayatımızda insanların, diğer organlara göre bilgiyi daha hızlı ve sezgisel bir şekilde toplamak için gözlerini kullandıklarını görüyoruz. Bu nedenle birçok endüstride, karmaşık süreçlerin "görsel" olarak izlenmesi gerekmektedir.
Aynı zamanda, insan görüş alanlarını, gözle görülemeyen alanlara genişleten birçok teknoloji icat edildi. Nükleer manyetik rezonans görüntüleme (MRG), röntgen cihazları ve kızılötesi termal görüntüleme kameraları, insanların görünmeyen maddeleri "görmesini" sağlayan teknolojilere örnektir. Ancak, şu anda gürültüyü ölçmenin sadece bazı temel yolları var, örneğin gürültü ölçerler. Gürültünün de görülebilmesi durumunda ne gibi avantajlarımız olurdu? Etrafımızdaki her şey bir akustik görüntüleme sistemi aracılığıyla nasıl "görünürdü"?
HFD-V100, dünyaca ünlü akustik markası KM'nin sıkıştırılmış gaz kaçağı, elektrikli makinelerde kısmi deşarj tespiti, uzay sıkılığı testi vb. gibi uygulamalarını, akustik görüntüleme teknolojisi kullanarak görselleştirmek için geliştirilmiştir. Yaklaşık yüz adet yüksek hassasiyetli dijital mikrofonun kullanılması, ölçüm hassasiyetini artırır ve 96kHz'e kadar olan ultrasonik frekans bandındaki sinyalleri ölçebilir. Ayrıca, BSR (Vızıltı, Gıcırtı, Tıkırtı) gürültüsü dahil olmak üzere yüksek frekanslı gürültüyü tespit etmede mükemmel performans elde edilebilir. HFD-V100 akustik görüntüleme sistemi, yeni nesil bir gürültü kaynağı tanımlama, konumlandırma ve test analiz sistemidir. Toplanan sesi, yüksek hassasiyetli bir dijital mikrofon kullanarak, bir renk kontur haritası şeklinde ekranda görselleştirir. Ses alanı dağılımını etkili bir şekilde ölçer, ses görüntüsü ve görünür ışık video görüntüsü mükemmel bir şekilde üst üste bindirilerek, bir nesnenin sıcaklığına benzer bir termal kamera algılama etkisi oluşturur. Kararlı, geçici ve hareketli ses kaynaklarını hızlı bir şekilde tanımlayabilir ve konumlandırabilir, insanların ses dalgalarını, ses alanlarını ve ses kaynaklarını sezgisel olarak anlamalarına, makine ve ekipmanlardan kaynaklanan gürültünün yerlerini ve nedenlerini anlamalarına ve ardından gürültüyü yönetme ve kontrol etme yolları bulmalarına yardımcı olur.
Teknik Özellikler
| Parametreler |
Frekans Aralığı |
2kHz 1o 9GH |
| Algılama Mesafesi |
0.3m - 120m |
| Ses Basıncı Aralığı |
30dB-1208 |
| Sensör (Mikrofon) |
96 Kanal Dijital MEMS |
| Hassasiyet |
10 metre mesafede 3Bar basınçta SOCCM kaçağı tespit edildi |
| Kullanıcı Arayüzü |
Ekran Tipi |
5 inç Dokunmatik Ekran 800480 |
| Dahili Dijital Kamera |
Sabit Odaklı Lens |
| Kamera Kare Hızı |
25FPS |
| Arka Işık Parlaklığı |
Ayarlanabilir |
| Ölçüm Tipleri |
Ultrases, işitilebilir sesler, kullanıcı tanımlı |
| Kaçak Tespiti |
Kaçak ve maliyet kaybının gerçek zamanlı gösterimi ve değerlendirilmesi |
| Kısmi deşarj tespiti |
Canlı Ekran P9PD |
| İletişim ve Depolama |
Dahili Hafıza |
32GB |
| Hafıza Tipi |
Fotoğraf JPG Video MP4 |
| İletişim |
Win.USB |
| Yazılım |
Veri Raporlama Yazılımı |
SoundReporter C yazılımı ile |
Dahili Pil
Paket |
Pil Tipi |
Şarj edilebilir lityum pil 7.Ar,3500mAh, yerinde değiştirilebilir |
| Pil Çalışma Süresi |
a3 saat (Saha ortamına ve çalışma koşullarına bağlıdır) |
| Şarj Yöntemi |
Harici çift nokta şarjı |
| Şarj Süresi |
2.3 saat |
| Çevre Parametreleri |
Çalışma Sıcaklığı |
-20℃-50C. |
| Depolama Sıcaklığı |
-40℃-70℃ (pilsiz) |
| Çalışma Nemi |
<95%8H |
| Fiziksel Parametreler |
Ürün Boyutu |
280*160*70mm |
| Ağırlık |
1.5kg |
| Gövde Malzemesi |
Alüminyum alaşım, ABS |
| IP Derecesi |
IP51 |
| Güvenlik |
Uygunluk Sertifikaları |
IEC,CB.FCC.EX |
| Garanti |
Garanti Süresi |
2 yıl |
| Dil Desteği |
Dil |
Çince, İngilizce |

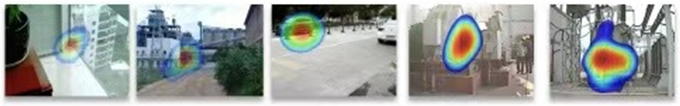

Diğer daha fazla uygulama alanı:
Çevresel gürültü izleme, makine gürültü kontrolü, iç veya açık ortamlarda akustik ölçümler vb. gibi alanların tümü, akustik görüntüleme sistemini, görüntüleme ölçümlerinin benzersiz görselleştirmesinden yararlanarak, ses kaynaklarının dağılımını ölçmek için kullanabilir.
Enerji santralleri, atölyeler, nükleer santraller vb. yerlerde çevresel gürültünün izlenmesi ve dağılımı, gürültü oluşumunun yerini ve yoğunluğunu işaretleyerek, gürültüyü ortadan kaldırma yolları bulmaya yardımcı olur.
Otoyol gürültü analizi: Arabaların, trenlerin ve yüksek hızlı demiryollarının sürüş gürültüsünü ölçmek ve gürültünün dağılımını analiz etmek, ses bariyerlerinin tasarımı ve gürültü azaltma önlemlerinin alınması için faydalıdır. Makineyi izleme: Makinenin çeşitli durumlarının özellik veritabanı oluşturulduktan sonra
bir veritabanı oluşturarak, makine durumu gerçek zamanlı olarak izlenebilir.
Gürültü değerlendirmesi: Enerji santralleri, transformatörler, lokomotifler vb. gürültü kalitesini değerlendirmek için kullanılır, ekipman gürültü büyüklüğünü, frekans aralığını vb. sabit noktalarda ve nicel olarak rapor eder.
Salondaki ses dağılımını tespit ve analiz etmek, salondaki sesin homojen olup olmadığını ve dağılım tablosu şeklinde akustik karanlık alanlar olup olmadığını rapor etmek için kullanılır; Belirli bir kişinin konuşma sesinin sabit noktalı yönlü alımı, çevredeki seslerin parazitini ortadan kaldırabilir ve sunucunun net konuşmasını elde edebilir. Sunucunun artık mikrofon taşımasına gerek yok. Küçük ölçekli bir ortamdaki gürültüyü ölçmek ve değerlendirmek için kullanılır. Yaşam alanındaki gürültü yoğunluğunu, özellikle cadde boyunca, bir dağılım haritası şeklinde rapor eder ve yaşam alanına yakın her bir gürültü kaynağının (işleme tesisi, deney alanı vb.) yoğunluğunu özel olarak ölçer.
