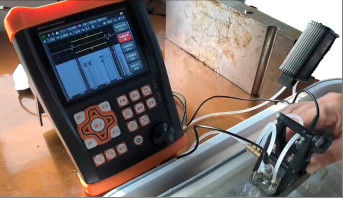

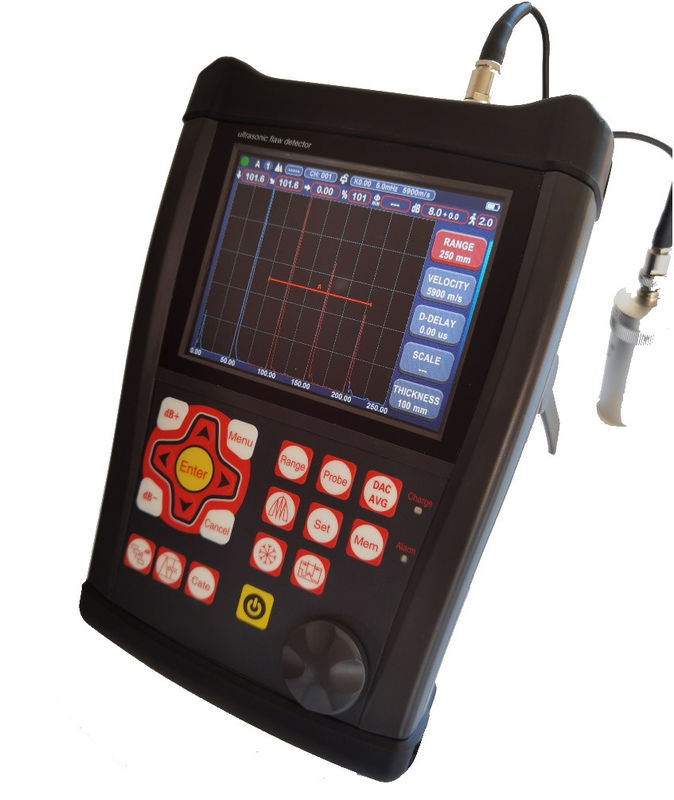

FD630 TOFD Mod Kalınlık Denemesi Ultrasonik Kusur Detektörü

Özellikler

Aralık: 0-15000 mm, çelik hızında

Malzeme Hızı:100～20000 m/s

Darbe Tekrarlama Frekansı:10-10000Hz

Dinamik aralık:≥38dB

Doğrusallık: Yatay: +/-0,2% FSW, Dikey: %0,25 FSH, Amplifikatör Doğruluğu +/-1 dB.

Çözme Gücü:>40dB (5P14)

Hassasiyet Artıkları:>66dB

Reddetme (bastırma): %0 ila %80 tam ekran yüksekliği

500 bağımsız kurulum, herhangi bir kriter serbestçe girilebilir, test bloğu olmadan sahada çalışabiliriz；

1000 A grafiğinin büyük belleği

Test Modları: Darbe yankısı, çift eleman ve iletim yoluyla

Prob Tipleri: Tek Düz, Tek Açı, Çift Düz, Çift Açı

Kapı Monitörleri: Tüm tarama aralığında kontrol edilebilir iki bağımsız kapı

Birimler: İnç veya milimetre

Güç Gereksinimleri: AC Şebeke 100-240 VAC, 50-60 Hz

Ekran Gecikmesi: -20 ila 3400 µs

Prob Gecikmesi/Sıfır Ofseti: 0 ila 99,99 µs

Dahili şarj edilebilir Li-ion pil takımı, 7,2V'ta 8000 mAh

Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi

4 saat tipik şarj süresi

Y×G×D(mm):260×175×60 (mm)

Ağırlık: 1,2 kg

Çalışma Sıcaklığı: -10℃ ila 50℃

Depolama Sıcaklığı: -30℃ ila 50℃

Darbe Enerjisi: 200V, 300V, 400V, 500V seçilebilir

Düzeltme: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF Sistemi

Bant genişliği (amplifikatör bant geçişi): 0,1 ila 300 MHz

Kapı Monitörleri: Tüm tarama aralığında kontrol edilebilir iki bağımsız kapı

Hassasiyet: 0,1, 1,0, 2,0, 6,0 dB seçilebilir çözünürlükte maksimum 120 dB.

Dönüştürücü Bağlantıları: BNC veya LEMO

Fonksiyonlar

Otomatik ekran hassas hata konumu (Derinlik d, seviye p, mesafe s, genlik, sz dB,ф).

Hata boyutlandırma: AVG/AVG veya DAC kullanılarak otomatik hata boyutlandırma, kusur kabul veya reddinin raporlanmasını hızlandırır.

Dönüştürücünün Sıfır noktasının, Açılarının, Ön kenarının ve malzeme Hızının otomatik kalibrasyonu.

Yankıyı değerlendirmek için DAC ve AVG yapmak ve kullanmak uygundur, eğri değiştirilebilir ve telafi edilebilir.

U-disk'i bağlayarak, ünite sınırsız bellek, PDF raporları çıktısı ve Sistem Güncellemesi alabilir.

Test işleminin otomatik videosunu oluşturun ve oynatın; upan kullanın, videonun uzunluğu sınırsızdır.

Renkli Bscan.

TOFD.

Kaynak diyagramı.

Ünitede 15 standart bulunmaktadır.

Yerinde tespit raporları oluşturmak ve yazdırmak için mobil cihaza Bluetooth bağlantısı.　AWS D1.1.

Eğri Yüzey Düzeltme özelliği.

Çatlak Yüksekliği Ölçme fonksiyonu.

Büyütme kapısı: kapı aralığının tüm ekran genişliğine yayılması.

Otomatik kazanç fonksiyonu.

Zarf: Canlı A-tarama ve A-tarama zarfının 60 Hz yenileme hızında eşzamanlı gösterimi

ekran.

Tepe Tutma: Donmuş tepe dalga biçimlerini canlı A-Taramalarıyla karşılaştırarak test sonuçlarını kolayca yorumlayın.

Tarama Dondurma: Ekran dondurma, dalga biçimi ve ses yolu verilerini tutar.

Alarm: Bip sesi ve LED.

Gerçek Zaman Saati.

Yankıyı doldur.

İşaret yakalama.

Kapı içindeki yankı rengi.

Temel Cihaz Paketi

Taşınabilir Ultrasonik Hata Dedektörü

Düz Işın Dönüştürücü (2,5 MHz, Φ20)

Açı Işın Dönüştürücü (4 MHz, 8 mm×9 mm, 60°)

Dönüştürücü için ara bağlantı kablosu (Q9-C5 veya isteğe bağlı C9- C5)

Şarj edilebilir Li-Ion Pil Paketi, 7,8 amper saat

Güç kaynağı/şarj cihazı ünitesi

İngilizce Kullanım Kılavuzu

Uygulama Yazılımı

Kayış
