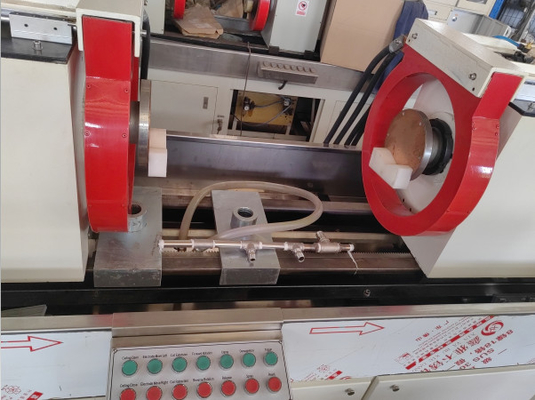

Floresan manyetik parçacık hatası tespit makinesi HMP-6000A
(1) Test süreci:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Çalışma prensibi
Manyetik parçacık kusur tespiti, iş parçasının kusurunda manyetik sızıntı alanı ve manyetik toz arasındaki etkileşimi kullanır.Çelik ürünlerinin yüzey ve yüzeye yakın kusurları arasındaki farkı (yarıklar gibi) kullananMagnetizasyondan sonra, bu malzemelerin aralıklı olmayanında manyetik alan bozulur.manyetik akış sızıntısının bir parçasını oluşturan ve manyetik sızıntıyı oluşturan bir alanBöylece manyetik tozun oluşması için manyetik tozun oluşması - uygun aydınlatma koşullarında, eksikliğin yerini ve şeklini gösteren manyetik işaretler.
Kullanımı
Floresan manyetik parçacık kusur tespit makinesi, demir manyetik iş parçacıklarının yüzeyini ve yüzeyinin yakınını tespit etmek için kullanılır (örneğin rulman halkası, diş halkası, silindir, koni vb.),söndürme, öğütme, çatlaklar ve slag dahil edilmesinden kaynaklanan yorgunluk ve diğer küçük kusurlar.
Standartları uygulamak
Manyetik parçacık hatası tespit makinesi: GB/ T8290-2011
Manyetik parçacık denetimi için gözlem koşulları: GB/T 5097-2020/ ISO 3059:2012
Amerikan Malzeme ve Deneme Derneği: Manyetik Parçacık Deneme Yöntemi ASTM E1444-01
Avrupa Birliği, uluslararası standart: DIN EN ISO 9934-2-2003
Teknik parametreler
Elektrot araları: 0~500mm
Çevre akımı: 0~8000A
Boylamlı manyetik potansiyel: 0~12000AT
Bulma yöntemi: Floresan manyetik parçacık tespiti
Mıknatıslama modu: çevresel mıknatıslama, uzunlamalı mıknatıslama, kompozit mıknatıslama
Bağlama modu: Pnömatik bağlama
Demaynetizasyon etkisi: 0,3mT'den daha az kalanlık
Bulma hassasiyeti:A1 standart test filmi (15/50) açıkça gösterilmiştir.
Güç kaynağı: üç fazlı 5 telli AC 380V 50Hz
| Teknik parametreler listesi |
|
|
akım
Adı
|
AC |
|
| |
| |
| Çevresel manyetik akım(A) |
6000A |
|
| Boylamlı manyetikleştirici akış potansiyeli(AT) |
12000 |
|
| Bobinin iç çapı(mm) |
400 |
|
| Maksimum elektrot mesafesi(mm) |
500 |
|
| Ev sahibi |
Bölünmüş tip (ana motordan ayrı elektrikli kumanda dolabı) |
|
| duyarlılık |
Bir tür shim ((15/50) Açık görüntü |
|
| Geçici yük oranı |
%30'a kadar |
|
| Kontrol Modu |
Manual/yarı otomatik |
|

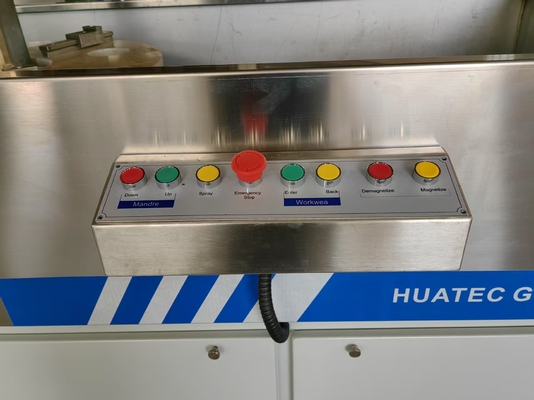

| İşletim arayüzü |
Düğme / dokunmatik ekran |
|
| Sıkıştırma modu |
Pnömatik |
|
| AC manyetizasyon yöntemi |
Çevre manyetizasyonu, boylam manyetizasyonu, bileşik manyetizasyon |
|
| Ac manyetikleştirme |
Otomatik zayıflatma manyetikleştirme |
|
| UV ışığı |
Asılı, elle tutulan |
|
| Serpilme süresi |
3'6' / El ile çalıştırmak |
|
| Mıknatıslaşma süresi |
0.5 "~ 2"/zaman |
|
| Mıknatıssızlanma süresi |
3'den 5'e kadar |
|
| Hava kaynağı |
0.4-0.8MPa |
|
| Güç kaynağı |
Üç fazlı beş tel, 380V ± 10%, 50Hz |
|
Yapılandırma tablosu:
1 set floresan manyetik parçacık hatası tespit makinesi

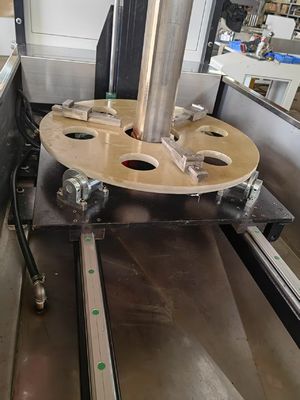

1 adet çubuk ipleme mekanizması seti
1 set Pnömatik kaldırma platformu

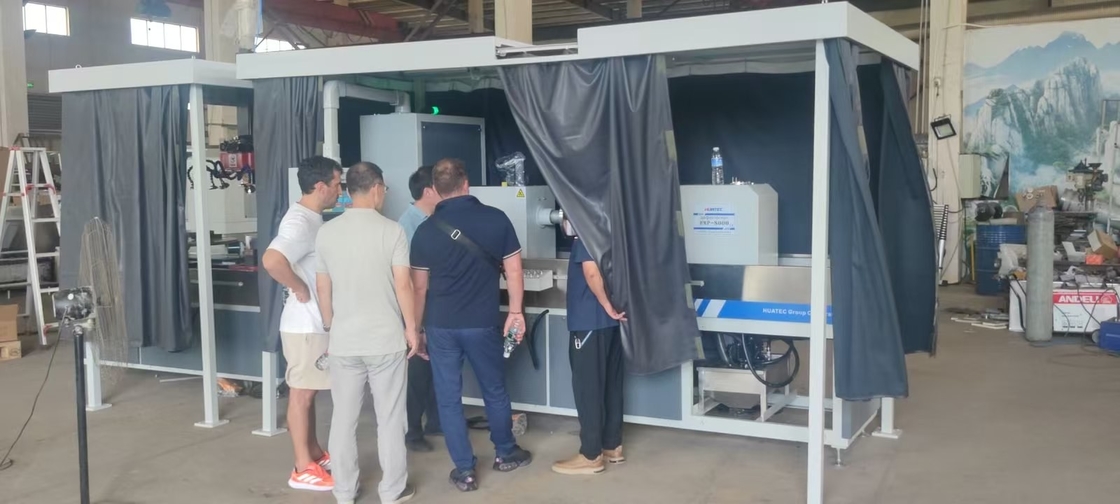

1 set Karanlık oda
1 set Standart test filmi
1 kalıcı manyetometre
1 set ayak düğmesi
1 el UV lambası
