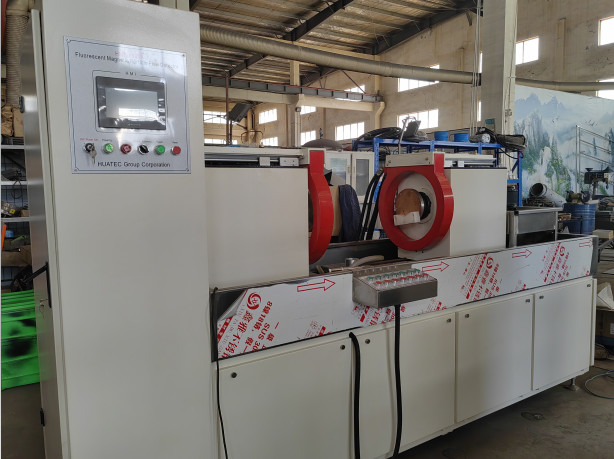

HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş

HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş
HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş

Büyük resim :  HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: CE
Model numarası: HMP-5000
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 bilgisayar
Ambalaj bilgileri: Karton ambalaj kutusu
Teslim süresi: Ödemenizi aldıktan sonra 20-30 iş günü
Ödeme koşulları: T/T,PayPal
Yetenek temini: 5 takım/ay

HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş

Açıklama
Çevresel Mıknatıslama Akımı (A): 5000 Uzunlamasına mıknatıslama mmf (at): 12000、16000、18000
İsteğe bağlı bobin iç çapı (mm): 350、400、500 İsteğe bağlı maksimum elektrot aralığı (mm): 500、1000、1500、2000、3000
Görev döngüsü: ≤30%
Vurgulamak:

Gelişmiş manyetik parçacık hatası dedektörü

,

Manyetik parçacık hatası dedektörü

,

Floresan manyetik parçacık hatası dedektörü

HMP-5000 Floresan manyetik parçacık hatası dedektörü

Çalışma prensibi

İş parçasının kusurunda manyetik sızıntı alanı ve manyetik toz arasındaki etkileşimi kullanmak.Çelik ürünlerinin yüzey ve yüzeye yakın kusurlarının (yarıklar gibi) geçirgenliği arasındaki farkı kullanır., slag dahil edilmesi, saç çizgileri vb.) ve çelik manyetik geçirgenliği, bu malzemelerin aralıklılığındaki manyetik alan manyetizasyondan sonra bozulur.manyetik akış sızıntısının bir parçasını oluşturan ve manyetik sızıntıyı oluşturan bir alan, manyetik tozun emilmesi için kusur bölgesindeki manyetik sızıntının özelliklerini kullanarak,Böylece manyetik tozu çekiyor ve manyetik tozun kusurlu yerde birikmesini oluşturuyor - manyetik işaretler, uygun aydınlatma koşullarında, kusurun yeri ve şekli buna göre ortaya çıkar.

Teknik parametreler

Mevcut

Adı

HWDC/FWDC

(İsteğe bağlı)

Çevresel manyetleşme akımı (A) 5000
Uzunlamalı manyetizasyon MMF (AT) 12000,16000,18000,20000
İsteğe bağlı bobin iç çapı (mm) 350,400,500,600
Seçilebilir maksimum elektrot mesafesi (mm) 1000,1500,2000,3000,5000
Ana motor Entegre / bölünmüş tip (ana motordan ayrı kontrol dolabı)
Duyarlılık A tipi test parçasında açıkça görüntülenir (30/50,15/50,7/50)
Görev döngüsü %30'a kadar
Kontrol Modu El / Otomatik
İşlem arayüzü Dijital ampeter/dokunmatik ekran
Bağlama mekanizması Manual/Pneumatik
Dönüştürme modu El / Elektrikli
Kuyruk elektrot hareketleri El / Elektrikli
AC manyetizasyon yöntemi Çevre, uzunluk, bileşik manyetizasyon
AC manyetikleştirme Otomatik parçalanma manyetizasyonu
Düzeltme modu Yarım dalga düzeltme (HWDC) / Tam dalga düzeltme (FWDC)
AC/DC manyetizasyon yöntemi

AC çevresel manyetizasyon,

DC çevresel mıknatıslama, AC uzunlamalı mıknatıslama, DC uzunlamalı mıknatıslama, AC çevresel + DC uzunlamalı kompozit mıknatıslama,DC çevresel + AC uzunlamalı kompozit manyetizasyon

DC manyetiklenme Ultra düşük frekanslı manyetizasyon
UV lamba Taşınmış / Elde tutulmuş
Serpilme süresi 3'6 saniye / El kontrolü
Mıknatıslaşma süresi 0Döngü başına 52 saniye.
Dönüşüm gözlem süresi 5 ¢ 10 saniye
Mıknatıssızlanma süresi Döngü başına 3,5 saniye
Havalandırma 0.4-0.8MPa
Güç kaynağı Üç fazlı beş tel, 380V±10%, 50Hz
Toplam Boyut (mm) Uzunluk: 1.5m + elektrot mesafesi
Genişliği: 2,000Yükseklik: 2,200

Uygulama

Ferromanyetik iş parçacıklarının (örneğin çubuklar, iğneler, kabuklar, dişliler, dişli halkaları, karikakçıklar vb.) yüzey ve yüzey yakınındaki mikro kusurları (örneğin çatlaklar, slag dahilleri) tespit etmek için tasarlanmıştır.) sahtecilikten kaynaklanır., söndürme, öğütme, yorgunluk ve diğer işlemler.

Uygunluk Standartları

Manyetik parçacık hatası dedektörü: GB/T 8290 2011

Manyetik parçacık denetimi için gözlem koşulları: GB/T 5097-2020 / ISO 3059:2012

ASTM standardı: Manyetik Parçacık tespit yöntemi ASTM E1444-01

AB/Uluslararası standartlar: DIN EN ISO 9934-2:2003

Teknik parametreler

Algılama aralığı: Diametresi: 0~260 mm, Uzunluğu: 1,200 mm (Kustomlaştırılabilir aralığı: 0~3,000 mm)

Bulma yöntemi: Floresan veya floresan olmayan manyetik parçacık tespiti

Mıknatıslama yöntemi: Çember, boylam ve bileşik mıknatıslama

Elektrot mesafesi: ayarlanabilir 0~1200 mm, özelleştirilebilir aralığı 0~6000 mm

Bağlama mekanizması: El/pneumatik bağlama

Mıknatıslanma akımı: 06000A

Demaynetizasyon etkisi: Geri kalan manyetizma <0.3 mT

Duyarlılık: A1 tipi standart test parçasında açıkça görüntülenir (15/50 μm)

Güç kaynağı: Üç fazlı beş telli AC 380V 50Hz

Standart Yapılandırma:

Manyetik Parçacık Denetimi Ana Birimi

DijitalAmmeter

Işık geçirmez karanlık oda koruyucu perde ile

Asılı UV lamba

Floresan manyetik parçacıklar

Manyetik süspansiyon konsantrasyon test tüpü

Magnetometre

İsteğe bağlı yapılandırma:

Yarım kapalı karanlık oda

Tamamen kapalı karanlık oda

DC manyetizasyonu (HWDC/FWDC)

Dokunmatik ekran kontrol paneli

Dönüşüm gözlemleme (manual/elektrik)

Elektrikle hareket eden kuyruk elektrodu

Yangına dayanıklı bakır ağ mat

Model Yapılandırma Kuyruk elektrot hareketi Dönüşüm Gözlemleri Operasyon paneli
Kılavuz Elektrikli Kılavuz Elektrikli Dijital Ammeter Dokunmatik ekran
Ekonomik Temel Karanlık Oda
Standart Yarım kapalı karanlık oda
Gelişmiş Tamamen Kapalı Karanlık Oda

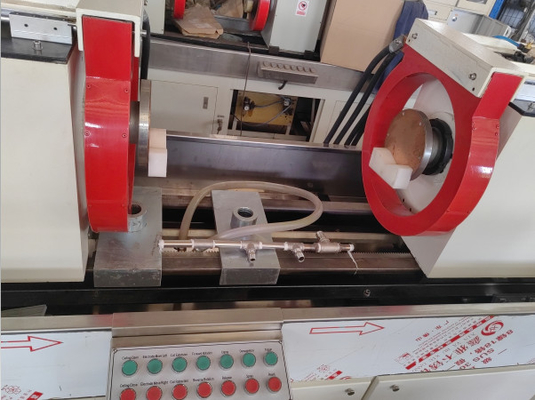

HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş 0HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş 1HMP-5000 Floresan manyetik parçacık hatası dedektörü Gelişmiş 2
