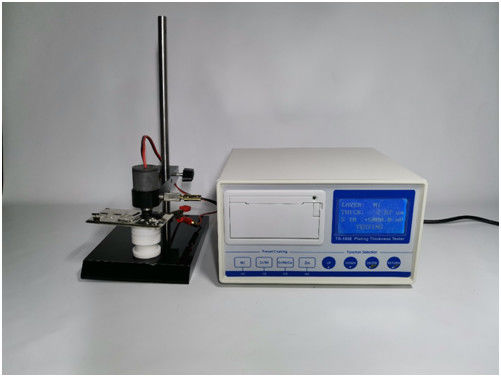

Huatec TG-100oulometrikKalınlık Test Cihazı Metal Kaplama Kalınlık Göstergesi Elektrolitik Kalınlık Göstergesi Döviz Yazıcı

Elektrolitik çözeltiler nasıl seçilir

Elektrolitik çözeltilerin ve biriken metal ve baz kombinasyonlarının belirlenmesi

Tek katmanlı kaplama metalleri nasıl ölçülür

Örnek: Çelik substrat üzerinde beyaz pasivasyon ile çinko kaplamanın ölçümü, kalınlığı 10μm'dir.

1. Ölçülecek makalenin çinko kaplamasının yüzeyindeki pasivasyon filmlerini silmek için kauçuğu kullanın.
2. Test kafasını ölçülecek makalenin yüzeyine dikey olarak bastırın, herhangi bir sızıntı olmadan yeterli basınç uygular.
3. Elektrolitik çözelti A8, çelik substrat üzerindeki çinko kaplama kombinasyonu için Tablo 2'den seçilmiştir. Hücre, bir damlalık kullanılarak 2 mL elektrolitik çözelti ile doldurulmalıdır. Hücre dolu olmayacak. (Çözelti seviyesi hücrenin açıklığından yaklaşık 3 mm uzaklıktadır)
4. Elektroliz hücresinin tabanına pipet takın, hava kabarcığını hücreden çıkarmak için emmeyi birkaç kez tekrarlayın, elektrolitik çözeltinin, karıştırıcıyı verilen konuma yerleştirmeden önce çinko kaplama ile tamamen temas etmesini sağlar.
5. Zn düğmesini bastırın.
6. Sinyal fişini elektrot vidasının deliğine yerleştirin, kırmızı sinyal klipsini kaplanmış nesneye takın ve uygun bir bağlantının yapıldığından emin olun.
7. Ölçüm düğmesine basın, karıştırıcı dönmeye başlar, buzzer alarmları, ölçüm otomatik olarak durdurulur, 10 μm kalınlığı göstergede görüntülenir, durdurma düğmesine basın.
8. Ölçüm sonuçlarının listesini almak için Yazdırma düğmesine basın. (Listeye ihtiyacınız yoksa bu adımı atlayabilirsiniz)
9. Karıştırıcıyı kaldırın, pipeti kullanarak kullanılan elektrolitik çözeltiyi temizleyin, test kafasını yükseltin, makaleyi çıkarın.
10. Hücre ve contanın iç yüzeyini su ve silme ile temizleyin. Geri değiştirilmeden önce üzerinde herhangi bir oksidasyon ürünü olmadığından emin olun.

Sert krom kaplama nasıl ölçülür

Örnek: Çelik substrat üzerindeki sert krom kaplamanın ölçümü, sert krom kaplamanın kalınlığı 35μm'dir.

1. Ölçülecek makalenin krom kaplamasının yüzeyindeki pasivasyon filmlerini kauçuk silin.
2. Test kafasını ölçülecek makalenin yüzeyine dikey olarak bastırın, herhangi bir sızıntı olmadan yeterli bir basınç uygulayın.
3. Elektrolitik çözelti A2, Tablo2'den seçilir, hücre bir damlalık kullanılarak 2 mL elektrolitik çözelti ile doldurulmalıdır. Hücre dolu olmayacak. (Çözelti seviyesi hücrenin açıklığından yaklaşık 3 mm uzaklıktadır)
4. Pipeti elektroliz hücresinin altına yerleştirin. Hava kabarcıklarını hücreden çıkarmak için emmeyi birkaç kez tekrarlayın, elektrolitik çözeltinin krom kaplama ile tamamen temas etmesini sağlar.

Not: Krom kaplamanın ölçülmesi sırasında karıştırıcıyı yerleştirirken bir gereklilik değildir.

5. CR Select düğmesinin ve CR ölçüm düğmesinin kaplanmasını bastırın. (Cr Select düğmesinin kaplaması: --- Dekorasyon kromunu ölçün --- sert kromu ölçün)
6. Sinyal fişini elektrot vidasının deliğine yerleştirin, kırmızı sinyal klipsini kaplanmış nesneye takın ve uygun bir bağlantının yapıldığından emin olun.
7. Ölçüm düğmesine basın, karıştırıcı dönmeye başlar, göstergedeki 15μm kalınlığı durdurma düğmesine basın, ardından yazdırma düğmesine basın (test cihazı normal çalışamazsa), elektrolitik çözeltiyi yenileyin, tekrar ölçüm düğmesine basın. Elektrolitik çözeltinin yenilenmesi, vızıldayana kadar 15μm frekansında yapılmalıdır. Sert krom kaplamanın kalınlığını kaydedin.
8. Kullanılan elektrolitik çözeltiyi pipeti kullanarak temizleyin. Test kafasını yükseltin. Makaleyi kaldırın.
9. Hücre ve contanın iç yüzeyini su ve silme ile temizleyin. Geri değiştirilmeden önce üzerinde herhangi bir oksidasyon pro kanalının olmadığından emin olun.

Çok katmanlı kaplama nasıl ölçülür

Örnek: Bakırdan oluşan çok katmanlı yatakların kalınlığının ölçümü,Çelik substrat üzerinde nikel ve krom kaplama. Bileşen katmanlarının kalınlığı 0.4μm krom, 14μm nikel, 10μm bakırdır.

1. Ölçülecek makaledeki kaplama yüzeyindeki pasivasyon filmlerini kauçuk silin.
2. Test kafasını ölçülecek makalenin yüzeyine dikey olarak bastırın, herhangi bir sızıntı olmadan yeterli bir basınç uygulayın.
3. Elektrolitik çözelti A2, Tablo2'den seçilir, hücre bir damlalık kullanılarak 2 mL elektrolitik çözelti ile doldurulmalıdır. Hücre dolu olmayacak. (Çözelti seviyesi hücrenin açıklığından yaklaşık 3 mm uzaklıktadır)
4. Pipeti elektroliz hücresinin altına yerleştirin. Hava kabarcıklarını hücreden çıkarmak için emmeyi birkaç kez tekrarlayın, elektrolitik çözeltinin krom kaplama ile tamamen temas etmesini sağlar.

Not: Krom kaplamanın ölçülmesi sırasında karıştırıcıyı yerleştirirken bir gereklilik değildir.

5. T & CR ölçüm düğmesini bastırın.
6. Sinyal fişini elektrot vidasının deliğine yerleştirin, kırmızı sinyal klipsini kaplanmış nesneye takın ve uygun bir bağlantının yapıldığından emin olun.
7. Ölçüm düğmesine basın, karıştırıcı dönmeye başlar, buzzer alarmları, ölçüm otomatik olarak durdurulur, gösterge üzerinde 0.4μm kalınlığı görüntülenir, durdurma düğmesine basmadan önce ölçüm düğmesine 1 ～ 2 kez ve vızıltıya basın. Krom kaplamanın kalınlığını kaydedin (ölçüm değerleri, ilk vızıltıdan elde edilen değerlere dayanır).
8. Hücrenin montajını yükseltmeden pipeti kullanarak kullanılan elektrolitik çözeltiyi temizleyin. Hücrenin 2ML elektrolitik çözeltisi A5 ile doldurulmadan önce hücreyi 1 ~ 2 kez deiyonizasyon suyu ile durulamak (Bakır substrat üzerinde nikel kaplama için elektrolitik çözelti A5'e bakın) ve daha sonra karıştırıcıyı veri pozisyonuna yerleştirme.
9. Adım 7'yi yukarıdaki gibi tekrarlayın ve nikel kaplamanın 14μm kalınlığını kaydedin.

10. Yukarıdaki gibi 7, 8 adımlarını tekrarlayın ve bakır kaplamanın 10μm kalınlığını kaydedin.
11. Kullanılan elektrolitik çözeltiyi pipeti kullanarak temizleyin. Test kafasını yükseltin. Makaleyi kaldırın.
12. Hücre ve contanın iç yüzeyini su ve silme ile temizleyin. Geri değiştirilmeden önce üzerinde herhangi bir oksidasyon ürünü olmadığından emin olun.

Elektrolitik çözeltilerin formülasyonları ve hazırlık yöntemleri

Gereksinim: Elektrolitik çözelti, kimyasalların analitik saf sınıfından ve damıtılmış sudan hazırlanmayı gerektirir.

ÖZELLİKLER

• İzinler Tek tabakalı elektoplokasyon metallerinin kalınlığının ölçülmesi
• Önceden ayarlanmış standart kaplama tipleri şunlardır: dekoratif krom, sert krom, nikel, bakır (demir veya metalik olmayan substrat üzerinde bakır), çinko, kalay, gümüş ve altın 8 kaplama tipi. Diğer kaplama türlerini test etmek istiyorsanız, önceden ayarlanmış kaplama türlerini değiştirmeniz gerekir. Örneğin, elektroles nikeli test etmeniz gerekiyorsa (müşteriler gümüşü test edemeyebilir), gümüşü elektroliz nikel olarak değiştirebilirsiniz.
• Çok katmanlı elekoplu kaplamaların tek tek katmanlarının kalınlığının ölçülmesine izin verir
• Plastik gibi iletken olmayan malzemelerde elektroplüze kaplamaların kalınlığının ölçülmesine izin verir
• Dijital ekran, ondalık sistemde ölçülen kalınlığın kolay ve doğru doğrudan okumalarına izin verir
• Kaplama türleri, kalınlık ve test süresini otomatik olarak yazdırabilen minyatür bir yazıcı ile donatılmış
• Potansiyel fark ölçülemez
• ISO spesifikasyonuna uygun standart test prosedürlerine uygun olarak kullanılmak üzere tasarlanmıştır

Spesifikasyonlar

Model: TG-100E

Güç kaynağı: AC 220V ±%10, 50 ～ 60Hz

Güç tüketimi: 25 W'den fazla değil

Brüt ağırlık: yaklaşık 9 kg

Paketin Boyutu: Test cihazı gövdesi için 370 × 440 × 230 (mm)

Ölçüm Aralığı: 0 ～ 50μm Hata: ≤ ±% 10

Ayrıntılı liste:

TG-100E test cihazı gövdesi 1

Potansiyel Test Standı 1

Potansiyel dönüştürücü için sinyal kablosu 1

Elektroliz hücresi 1

Conta 1

Elektroliz Çözümleri A2, A4, A5, A8 1

Kauçuk 1

Porsiyon şişesi 2

Nipper 1

Talimat, Garanti Kartı 1

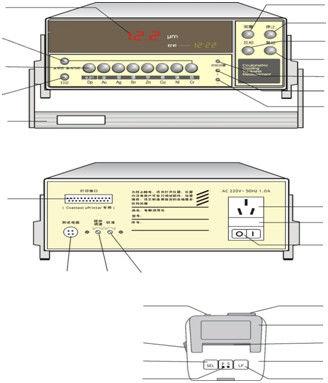

Muayene Önceki Ölçüm

1.Test cihazını, test standını ve kimyasalların standını çalışma masasına eşit ve düz olarak yerleştirin.

2. Güç kaynağının AC 220V olduğundan emin olun.
3. Test cihazını kabloları kullanarak test tablosuna bağlayın.
4. Herhangi bir seçme kaplama düğmesini bastırın, sinyal klipsini sinyal fişinin terminaline kısaltın, güç anahtarını açın ve ardından ölçüm düğmesini bastırın, karıştırıcı dönmeli ve görüntülenen sayılmaya başlamalıdır. Sinyal klipsinin ve sinyal fişinin terminali arasındaki bağlantı çizgisini ayırın, test cihazı hemen saymak ve alarm vermek için durmalıdır. Böylece test cihazının durumu normal olarak düşünülebilir.
