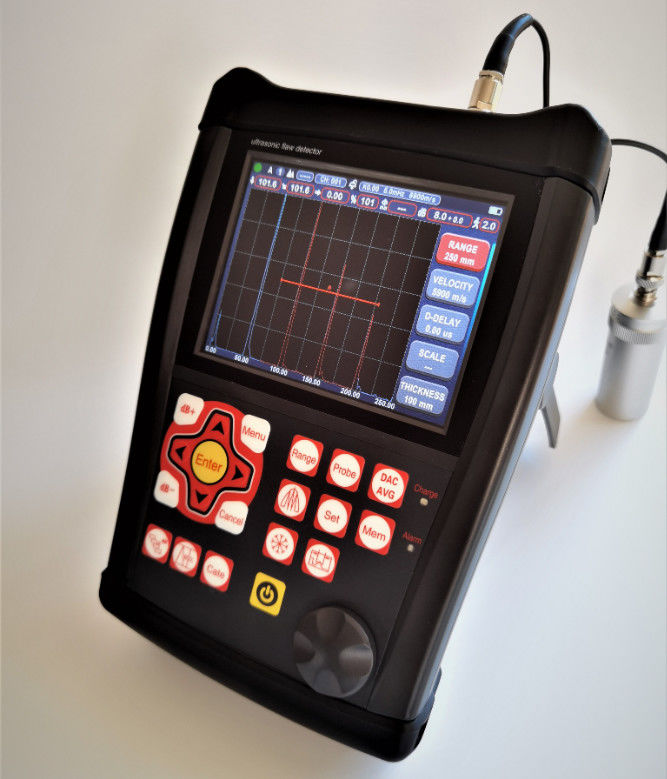

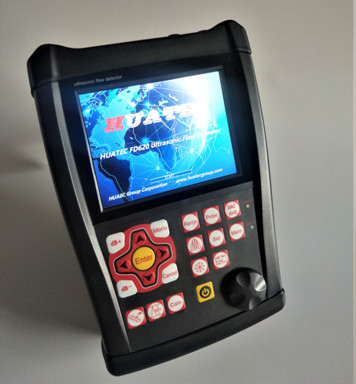

FD630 Yüksek verimli ultrasonik hata dedektörü

Özellikler

Aralık: 0-15000 mm, çelik hızında

Malzeme Hız: 100 ∼ 20000 m/s

Nabız Tekrarlama Frekansı: 10 - 10000 Hz

Dinamik aralığı:≥38dB

Doğruluk: Yatay: +/-0.2% FSW, Dikey: 0.25% FSH, Güçlendirici Doğruluğu +/-1 dB.

Çözüm gücü:> 40dB (5P14)

Duyarlılık kalıntıları:>66dB

Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği

500 bağımsızlık ayarlama, herhangi bir kriter serbestçe girebilir, test bloğu olmadan sahne içinde çalışabiliriz;

Büyük hafıza 1000 A grafiği

Test Modları: Puls yankısı, çift elemanlı ve içi iletim

Sonda türleri: Tek düz, Tek açılı, Daul düz, Daul Anlge

Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı

Birimler: Inç veya milimetre

Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz

Ekran Gecikmesi: -20 ila 3400 μs

Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs

Dahili şarj edilebilir Li-ion pil paketi 8.000 mAh'lık 7.2V değerli

Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi

4 saat tipik şarj süresi

H×W×D(mm):260×175×60 (mm)

Ağırlık:1.2kg

Çalışma sıcaklığı: -10°C - 50°C

Depolama sıcaklığı: -30°C - 50°C

Dövme Enerjisi: 200V, 300V, 400V, 500V seçilebilir

Düzeltme: Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF Sistemi

Bant genişliği (artırıcı bant geçidi): 0,1 ila 300 MHz

Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı

Duyarlılık: Seçilebilir çözünürlükte maksimum 120 dB 0.1, 1.0, 2.0, 6.0 dB.

Değiştirici bağlantıları: BNC veya LEMO

Görevleri

Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).

Hata boyutlandırma: AVG/AVG veya DAC kullanılarak otomatik hata boyutlandırma, hatayı kabul veya reddetme raporlama hızları.

Değiştiricinin otomatik kalibrasyonu sıfır noktası, açılar, ön kenar ve malzeme hızı.

DAC ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.

U-disk bağlanarak, birim sınırsız bellek, PDF raporları ve Upadte sistemini alabilir.

Test sürecinin ve oynamanın otomatik video yapımı; kullanın, video uzunluğu sınırsızdır.

Renkli B taraması.

TOFD.

Kaynak şeması.

Birimdeki 15 standart var.

Yerel olarak algılama raporlarını oluşturmak ve yazdırmak için mobil cihaza mavi diş bağlantısı. AWS D1.1.

Eğimli yüzey düzeltme özelliği.

Çatlak yüksekliği ölçüm fonksiyonu.

Büyütme kapısı:kapı aralığının tüm ekran genişliğine yayılması.

Otomatik kazanç fonksiyonu.

Kapak: Canlı A taramasının 60 Hz güncelleme hızı ve A taramasının kapak ile aynı anda gösterilmesi

Gösterim.

Peak Hold: Dondurulmuş zirve dalga biçimlerini test sonuçlarını kolayca yorumlamak için canlı A-Scans ile karşılaştırın.

Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.

Alarm: Beep ve LED.

Gerçek Zaman Saati.

Echoyu doldurun.

Yakalama işareti.

Kapının içindeki yankı rengi.

Temel Enstrüman Paketi

Taşınabilir ultrasonik hata dedektörü

Düz ışın dönüştürücü (2.5 MHz, Φ20)

Açı ışın dönüştürücüsü (4 MHz, 8 mm×9 mm, 60°)

Transdüsör için bağlantı kablosu (Q9-C5, veya isteğe bağlı olarak C9-C5)

Şarj edilebilir Li-Ion pil paketi, 7.8 amp saat

Güç kaynağı/şarj ünitesi

Kullanım Kılavuzu İngilizce

Uygulama Yazılımı

Kemer
