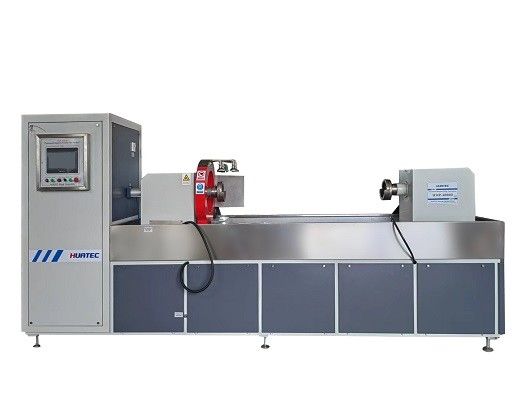

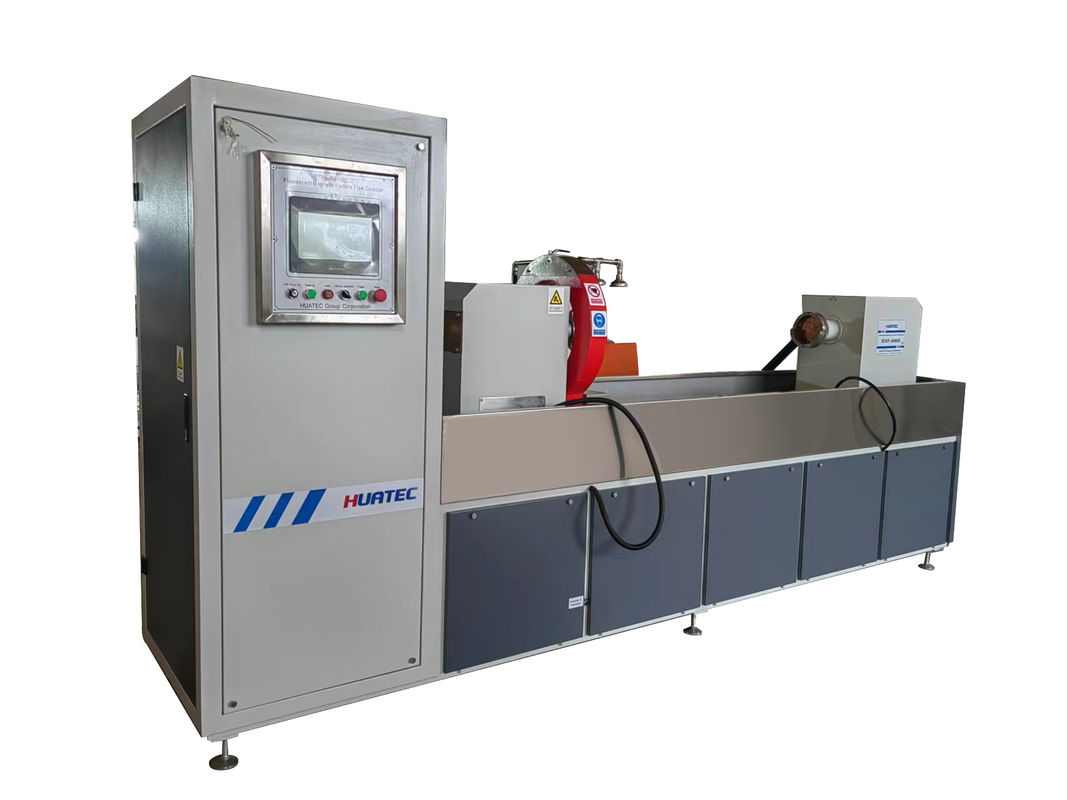

HMP-4000D Yüksek hassasiyetli manyetik parçacık hatası dedektörü

HMP-4000D Yüksek Hassasiyetli Manyetik Parçacık Muayene Cihazı

1. Cihaz Bileşenlerinin Tanımı

1.1 Genel Cihaz Bilgileri

Ekipman tek bir makinedir, manuel yükleme ve boşaltma yapılır, ekipman çubuk sıkma, kompozit manyetizasyon teknolojisi, sağ elektrot pnömatik sıkma, sıkma stroku 0-50mm, otomatik zayıflama manyetik giderme, otomatik püskürtme, manyetik süspansiyonun geri kazanımı, karıştırılması ve filtrelenmesi özelliklerini benimser. Manyetik duyarlılık Tip A 2# (30/100) test parçası net bir şekilde görüntülenir.

Ekipmanın ana bileşenleri şunlardır: sıkma sistemi, manyetizasyon güç kaynağı sistemi, elektrik kontrol sistemi, manyetik süspansiyon püskürtme karıştırma ve filtreleme geri kazanım sistemi, siyah ışık, karanlık oda, manyetik giderme sistemi ve benzeri.

1.2 Sıkma Sistemi:

1.2.1, ekipman tasarımı yatay sıkma mekanizması, sıkma stroku 0-1500mm, 1500mm uzunluk, 250mm dış çap içindeki iş parçası muayene ihtiyaçlarını karşılayabilir. Boyuna manyetizasyon bobinleri ikidir, her iki tarafta birer tane, silindir tarafından sürülür ve uzun eksenli parçaların manyetizasyon etkisini artırmak için içeri hareket ettirilebilir.

1.2.2. Ekipman, çubuk yöntemiyle iş parçasının çevresel manyetizasyonunu gerçekleştirmek için özel çubuk-çubuk yöntemini benimser ve iç ve dış yüzeylerde bulunabilecek çeşitli radyal ince çatlakları kontrol eder; İş parçasının boyuna manyetizasyonu bobin yöntemiyle gerçekleştirilir ve iş parçasının yüzeyinde bulunabilecek çeşitli halka şeklinde ince çatlaklar kontrol edilir.

1.2.3, iş parçasının ekipman sıkma gereksinimlerini karşılamak için doğru konumlandırılmasını sağlamak amacıyla. Ekipman, merkezi bir yüksek ayar cihazı ile tasarlanmıştır.

1.2.4, çevresel boyuna sırasıyla manyetize edilebilir, sırasıyla iş parçasının iç ve dış yüzeylerinde bulunabilecek çeşitli enine ve boyuna çatlakları kontrol eder; İş parçasının kompozit (eşzamanlı) manyetizasyonu da aynı anda gerçekleştirilebilir ve iş parçasının iç ve dış yüzeylerinde bulunabilecek çeşitli ince kusurlar tek seferde kapsamlı bir şekilde kontrol edilebilir.

1.2.5, iş tablasının önünde yükleme ve boşaltma işlemini kolaylaştıran bir çalışma platformu bulunmaktadır.

1.3 Manyetize Güç Kaynağı Kontrol Sistemi:

Ekipman AC manyetizasyon modunu benimser, çevresel ve boyuna yönlerde iki bağımsız manyetizasyon güç kaynağı ve iki ana transformatör sırasıyla manyetizasyon akımı sağlar. Kontrollü modül dönüştürücü teknolojisi, devre akımının boyutunu kontrol etmek için kullanılır ve izole voltaj elektrotlara ve boyunduruk bobinine gönderilir. Akım boyutu sürekli ayarlanabilir ve karşılık gelen gösterge, iş parçasının belirtilen manyetizasyon yoğunluğunu almasını sağlamak için ayarlanır. Güç kesme faz kontrol fonksiyonu ile, artık manyetik yöntemi muayenesi için kullanılabilen kararlı bir artık manyetik tutmak için.

1.4 Elektrik Kontrol Sistemi (dokunmatik ekran isteğe bağlıdır, aşağıdakiler dokunmatik ekran seçimiyle ilgili * sayısını içerir):

1) Elektrik kontrol sistemi PLC tarafından kontrol edilir, kontrol modülü ve koruma cihazı, akım düzenleme tetikleme cihazı, ampermetre, kontrol düğmesi ve gösterge ışığı, motor, silindir, çift kuplaj, solenoid valf, hava anahtarı, ara röle ve diğer kontrol cihazlarını içerir.

2) Taraflarca müzakere yoluyla teyit edildiği üzere, ekipman elektromekanik entegre bir tasarım benimser ve güç dağıtım kontrol kutusu ekipmanın arkasında bulunur. Temel güç kapatma işlemi kabin yüzeyinde gerçekleştirilir, kabin kapısı kapı kilitleri, toz önleme, filtreleme, hava soğutma sistemi vb. ile donatılmıştır. Tedarikçi, elektromekanik entegrasyonun elektriksel güvenliğini ve bakımını sağlamalıdır.

3) Otomatik operasyona ek olarak, ekipman çeşitli fonksiyonlar için manuel fonksiyon tuşları ile donatılmıştır, bu da manuel olarak gerçekleştirilebilir: iş parçası sıkma (pnömatik), püskürtme, manyetizasyon, iş parçası gevşetme (pnömatik) ve diğer eylemler.

4) Çevresel ve boyuna devre kartları evrensel olarak kullanılabilir.

5) Manyetizasyon süresi ve manyetizasyon aralığı ayarlanabilir.

6) Ayak pedalı ile donatılmış, otomatik programın başlatılması "otomatik başlat" düğmesi veya ayak pedalı ile kontrol edilebilir.

7) Ekipman kabuğu güvenilir bir şekilde topraklanmıştır ve tüm makinenin yalıtım direnci ≥2MΩ'dur.

8) Ekipman mükemmel güvenlik koruması ve alarm fonksiyonuna sahiptir.

*9) Dokunmatik ekran ön ayarlı akım kullanarak, akımı önceden ayarlayabilir, akımı otomatik olarak izleyebilir, hata değeri %5'ten fazla değildir.

*10) Akım anormal olduğunda veya eksik olduğunda otomatik alarm ve ekran uyarısı.

*11) 30 grup manyetizasyon işlem depolama fonksiyonu ile, çevresel boyuna ayrı ayrı saklanabilir.

12) Ortak girişim Omron PLC, İtalyan ST, STM veya yerli ünlü marka Chint bileşenleri tüm makinenin kalitesini sağlamak için kullanılır.

*13) Operatör şifre izni fonksiyonu ile, ilgili izne sahip olmayan personelin ekipmanı değiştirememesini veya çalıştıramamasını sağlamak için.

1.5 Manyetik Süspansiyon Püskürtme Karıştırma ve Filtreleme Geri Kazanım Sistemi:

1) Manyetik süspansiyon püskürtme karıştırma ve filtreleme geri kazanım sistemi esas olarak şunlardan oluşur: sıvı toplama tankı, sıvı depolama tankı, püskürtme pompası, karıştırma pompası, filtre ekranı, boru hattı vb.

2) Manyetik süspansiyon sıvı depolama tankında saklanır; Püskürtme sonrası tıkanmayı önlemek için bir filtre cihazı ile donatılmıştır. Filtre cihazı, filtre cihazının tıkanmasını ve püskürtme pompasının zarar görmesini önlemek için manyetik süspansiyonun derininde olmalıdır. Sıvı depolama kutusunda otomatik bir karıştırma cihazı bulunur.

3) İş parçasının tamamen ıslanmasını sağlamak için manyetik süspansiyon aynı anda birden fazla püskürtücü tarafından püskürtülür.

4) Manyetik süspansiyon geri akışından kaynaklanan kabarcıkları önlemek için manyetik süspansiyon püskürtme boru hattında çek valfler tasarlanmıştır.

5) Manyetik süspansiyonun her püskürtme başlığı açılıp kapanması kolay olmalı ve püskürtme konumu, akış boyutu ve basıncı ayarlanabilir olmalıdır.

6) Makinenin ön tarafında manuel püskürtme tabancası bulunur.

7) Manyetik süspansiyon ekipmanın dışına püskürtülmemeli veya sızdırılmamalıdır.

1.6 Siyah Işık:

1.6.1, floresan cihaz yüksek yoğunluklu DG-6K LED siyah ışık kullanır.

1.6.2. Karanlık odanın üst kısmındaki manyetizasyon istasyonunun önünde sabitlenmiş ve asılmıştır, iş parçasının manyetizasyonunun tamamlanmasından sonra çekme tarafından tahrik edilen parçaların döndürülmesini ve gözlemlenmesini kolaylaştırır.

1.6.3, ultraviyole aydınlatma: aydınlatma 6000 uw/cm2'den az değildir, hizmet ömrü 10000 saatten az değildir.

1.6.4, 1000mm parçaları tam olarak kapsayabilir.

1.7 Karanlık Oda (aydınlatma ve egzoz sistemi)

1) Karanlık odanın sol, sağ, üst ve arka kısımları yatağın boyutlarına göre yüksek kaliteli çelik levhalarla kapatılır ve aynı zamanda bakım kolaylığı için koruyucu kapı tipi açılıp kapanabilir; Ön kısım 650mm uzanır ve ışığı engellemek için karartma perdesi kullanır. Karartma perdesi yüksek kaliteli siyah karartma perdesi kullanır.

2) Aydınlatma sistemi floresan lambadır, karanlık odanın üst kısmının içine sabitlenmiştir ve çalışma aydınlatmasını karşılar.

3) Dış ışık kalkanını etkilemeden hava sirkülasyonunu sağlamak için karanlık odaya bir egzoz fanı takılmıştır.

4) Karanlık oda sprey işlemi benimser ve tüm karanlık oda kompakt bir yapıya ve güzel bir görünüme sahiptir.

1.8 Otomatik Manyetik Giderme Sistemi:

Manyetik giderme sistemi, manyetizasyonun orijinal konumudur, zayıflama manyetik giderme, ve artık manyetik 0.2mT'den fazla değildir.

1.9 Diğerleri

1) Rastgele tedarik: Tedarik kapsamı detayları için bkz.

2) Ekipmanın tasarımı ve imalatı JB/T8290-2011 "manyetik parçacık muayene makinesi" standardına uygun olmalı ve manyetik parçacık muayene teknik koşullarını karşılamalıdır.

2. Aksesuarlar

3. Ekipmanın Ana Teknik Parametreleri

# Çevresel Manyetizasyon Akımı: AC Güç kesme faz kontrolü ile sürekli ayarlanabilir 0-4000A

# Boyuna Manyetizasyon Potansiyeli: AC Güç kesme faz kontrolü ile sürekli ayarlanabilir 0- (3000A*6T) 18000AT

# Manyetik Giderme Etkisi: AC zayıflama manyetik giderme, artık manyetik ≤0.2mT

# Manyetizasyon Modu: çevresel manyetizasyon, boyuna manyetizasyon, çevresel boyuna kompozit manyetizasyon; boyuna akım hata oranı ≤±5%; bobin parametreleri: 2*3T, iç çap 350mm;

# Hassasiyet: Proses spesifikasyonu JB/6065-92 "Manyetik Parçacık Muayene Makinesi Standart Test Filmi"ne göre, A tipi hassasiyet test filmi 2# (30/100) tam daire ve çapraz net bir şekilde görüntülenebilir.

# Sıkma Strok: 0 mm-1500 mm

 # Boyutlar: 3900mm×1590mm×2200mm

Ekipman Görünümü ve Boya Rengi

Dış sprey rengi: RAL7035, satın alınan parçaların ana rengini korumasına izin verilir.
