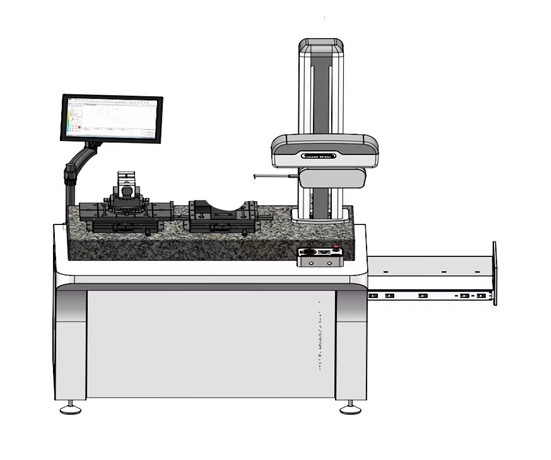

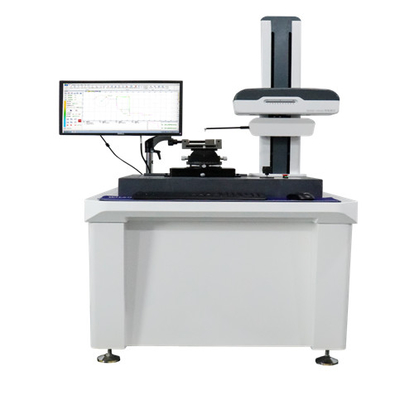

SRT-680G Kabalık ve Kontür Testi
Ölçüm İlke
● Kartesian koordinatları, kalem bağlantıları.
● Yüksek hassasiyetli hava yüzen rehber rayı X yönünde doğrusal hareket doğruluğunu garanti etmek için X koordinatının ölçüm verisi olarak.
● Yüksek hassasiyetli dijital sensör, çeşitli hassas mekanik parça parçalarının profilini ölçmek için Z koordinatının sinyalini almak için.
● Ölçüm verilerini işlemek için bilgisayar ve pencere tabanlı ölçüm programı, baskı ve dosyalama için kolaydır
Ana fonksiyon
Boyut:Yatay mesafe, dikey mesafe, doğrusal mesafe, yarıçap ve çapı içerir
Açı: Yatay açı, dikey açı, çapraz açı
Pozisyon toleransı: paralellik ve dikeylik içerir
Şekil toleransı: düzlük, taç, dairesel kemer profili içerir
Yardımcı jenerasyon: Yardımcı noktayı, yardımcı hattı, yardımcı daireyi içerir
Kabalık: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOvb.
Dalga:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq vb.
Orijinal kontur Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) vb.
Ana parametreler
| Ürün | Parametreler | Karar |
Ölçüm aralığı Ölçüm Doğruluğu | X ekseni | 200 mm | 0.1 μm |
| Düzlük | 0.6μm / 100mm | -------- |
| Z1 (menzil) sensörü | 40mm ((Kırıklık aralığı senkronizasyonu) | 0.05 μm |
| Z Yüksekliği | 550 mm | kolum |
| Min. iç delik | 30 mm (Daha küçük bir iç çap, daha küçük bir ölçüm iğnesi kullanarak ölçülebilir) | - Hayır. |
| Doğrusal doğruluk | ≤±(1+I0.12HI) μm | - Ne? - Ne? |
| Ark | ≤(1.2+R/8) | 2mm |
Açı | ≤±1′ | 60°,90° açılı blok, Köşenin örnekleme uzunluğu:5mm |
| Kabartma | Geri kalan gürültü değeri | ≤ 0,005μm | λc:0.08mm,test hızı 0.1mm/s, düz kristaller ölçmek |
| Z1 (menzil) sensörü | Etkili menzil ± 3 mm | Kavisli yüzeyin kabalığı ölçülebilir |
| Kabalık ölçümünün tekrarlanabilirliği | 1δ≤2nm | Ra 0,35-0,5μm Kare dalga kalibrasyon bloğu |
| İşaret hatası | ±5% | Ulusal standart |
| İskalayıcı istikrar | ≤±7% | Ulusal standart |
| Tekrarlanabilirlik ölçümü | ±3% | Ulusal standart |
| Karar | 0.1 μm | - Hayır. |
| Sensör | Türü | Dijital ızgara sensörü | - Hayır. |
| Karar | 0.05 μm | ------- |
| Değerlendirme süresi | λc×3,4,5,6,7 | -------- |
| Kesme dalga boyu | 0.025,0.08,0.25,0.8,2.5,8mm | - Hayır. |
| Çatı tırmanma yeteneği | 77° (üst), 88° (alt) | ------- |
| Hız. | 0.02mm ila 4.0mm/s | - Hayır. |
| Ölçümler. | Sensör hareket ediyor. | -------- |
| XZ1Z | Üç eksenli elektrikli kontrol | Yazılım denetleyici tarafından kontrol edilebilir |
| Güç | AC 220V±10% 50Hz | ------- |
| Çevre koşulları | (RH): <85% 20°C ± 2°C,2°C/h,RMS≤50Hz 2.5μm/s,RMS> 50Hz 5.0μm/s |
Ana yapılandırma
Yazılım arayüzü
Ekipmanın boyutu
| (Ürün) | (Paklama) | (Wt.kg) | (CBM m3) |
| Lx | - Evet. | Lz | Wt ((kg) | Lx | - Evet. | Lz | Wt ((kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Kullanım gereksinimi
Güç: AC 220V ± 10% 50Hz
Çevre gereksinimleri: ((T):10 ∼30°C, ((RH):<85%,Açık titreşim yok,Bağımsız topraklama
Deneme referans fotoğrafları
