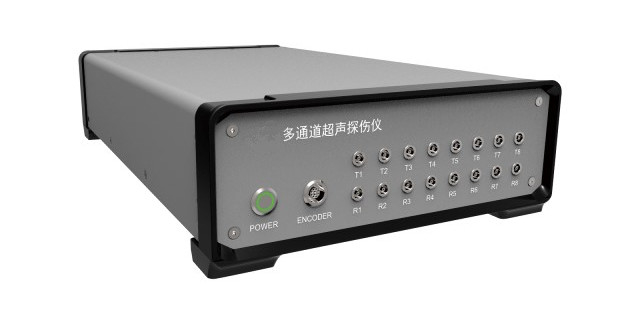

HFD-UT8C Çok Kanallı Ultrasonik Sistem 25-10KHz

HFD-UT8C Çok Kanallı Ultrasonik Sistem 25-10KHz
HFD-UT8C Çok Kanallı Ultrasonik Sistem 25-10KHz HFD-UT8C Çok Kanallı Ultrasonik Sistem 25-10KHz

Büyük resim :  HFD-UT8C Çok Kanallı Ultrasonik Sistem 25-10KHz

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: ISO, CE, GOST
Model numarası: HFD-UT8C
İletişim

HFD-UT8C Çok Kanallı Ultrasonik Sistem 25-10KHz

Açıklama
PRF: 25～10KHz Voltage: Negative square wave, -25～-300V, 25V Stepping
Pulse width: 30～1000ns，5ns Stepping Trigger: Internal/ external/ Encoder
Vurgulamak:

25-10KHz Ultrasonik Sistem

,

Çok kanallı Ultrasonik Sistem

HFD-UT8CÇok kanallı ultrasonik sistem



HFD-UT2C/UT4C/UT8C/1616C/UT40C serisi, yeni çok kanallı ultrasonik veri edinimi ve ikincil geliştirme platformumuz.yankı sinyali alımı, amplifikasyon, AD edinme ve işleme fonksiyonları.Ayrıca yeni yazılım geliştirmek için kullanıcı için ikincil gelişmeler sağlar-- HFD-UT2C ~ UT40C tarafından kaydedilen verilerin işlenmesi kullanıcıların işlevleri ve arayüzlerini özelleştirmelerini sağlar, ve daha sonra çeşitli ultrasonik uygulama sistemleri oluşturmak için sistemi içine entegre.

HFD-UT8C, aygıtın 8 UT kanalına sahip olduğu ve kanalların engellenebileceği anlamına gelir.

* Not: Daha fazla kanala ihtiyacınız varsa, lütfen 40 UT kanalı destekleyen HFD-UT40C'yi göz önünde bulundurun.

Özellikler:



Vericiler
PRF 25 ̊10KHz
Voltaj Negatif kare dalga, -25V-300V, 25V adım atma
Nabız genişliği 30 ‰ 1000 inç, 5 inç adım atma
Çıkartma İç / dış / Kodlayıcı
Alıcı
Yatay doğrusallık hatası ≤ 0,4%
Dikey doğrusallık hatası % ≤3
Aşırı Duyarlılık Φ2 düz alt deliği olan 200 mm blok tespit etmek için 2.5P20 sondası kullanıldığında ≥56dB.
Sıfırlama 400, 80
Örnekleme oranı 100M
Çalışma sıklığı 0.515MHz
Kazanç 0.0110.0dB
Filtre Geniş bant ve dar bant
Düzeltme Pozitif, Negatif, Tam Çalışma, RF, Spektrum
Kanallar arasındaki geçiş >60dB
Maksimum giriş sinyali 14VPP
Kapsama 0.0·10000mm (Çelik Uzunluk dalgası), süreklilik ayarlanabilir, min adım 0.1mm
Görünüm gecikmesi 0999.9μs
Ekran kaydırma -7.5 ‰ 3000 μs
Sinyal İşleme
Kapı A,B
Başlangıç noktası kapısı Tam kapsam
Kapı Genişliği Başlangıç noktasından tam menzile kadar
Kapı Yüksekliği %5
Test Modu Sınır, Zirve
Veri gösterimi Kapıdaki okuma: Aralık ve Ses Yolu
Ölçme çözünürlüğü 0.1mm
Sistem/diğer
Güç tüketimi 15W,konfigürasyona göre değişir
Verilerin iletilmesi 1000M Ethernet
Açı L-Scan -75°+75°, sıfır adım.1, 1, 10 ayarlanabilir; S-Scan -75°+75°, adım otomatik optimizasyon
Boyut 188×238×403; 100×200×300
Liman Q5
Kodlayıcı Port 2 Artırıcı kodlayıcı
USB bağlantısı 2
I/O Port Yuvarlak tip
Net Port 100M/1000M Ethernet
Hata ayıklama portu KOM 1

Yapısal ilke:

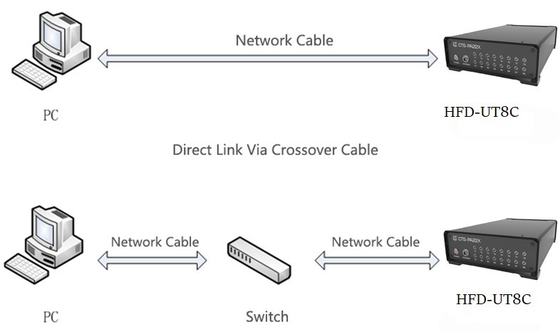

HFD-UT8C, ağ kablosuyla izleme makinesine bağlı bağımsız bir modüldür.İzleme makinesinde çalışan yazılım, ağ arayüzü üzerinden HFD-UT8C'ye talimatlar gönderir, ve aşağıdaki resimde gösterildiği gibi HFD-UT8C'den geri gönderilen verileri alır.



Özellikleri:

İkincil Gelişmeler

  • DEMO kaynak kodu zaten temel çok kanallı ultrasonik fonksiyonlara sahiptir.Kullanıcılar ikincil geliştirme için DEMO koduna başvurabilir veya geliştirme için DEMO koduna doğrudan işlevler ekleyebilirler..
  • Düşünceli bir şekilde tasarlanmış ikincil programlama erişimi, elle hata ayıklamayı destekleyen, sezgisel ve basit bir programlamayı sağlar.Kullanıcı, parametrelerin değiştirilmesinin etkisini test etmek için araçları HFD-UT2C~UT40C'ye elle gönderebilir.



Mükemmel Fiziksel Özellikler

  • Dahili entegre ultrasonik uyarma devri, negatif kare dalga şekli, voltaj ayarlanabilir - 25V'den - 300V'ye, ayarlanabilir darbeler genişliği 30ns'den 1000ns'e,Farklı türde iletim elemanlarıyla maksimum eşleşme.
  • İçsel olarak, ultrasonik hata tespit cihazının gerektirdiği sinyal işleme ve algılama işlevlerinin çoğuyla entegre, örneğin A dalgası sıkıştırması, kapı algılama, ses yolu ölçümü,vb.., hızlı bir şekilde standart bir ultrasonik hata tespit sistemi kurabilirsiniz.
  • Kullanıcı işleme için çiğ verileri sunuyor, çiğ AD edinme verilerini müşterilere gönderiyor
