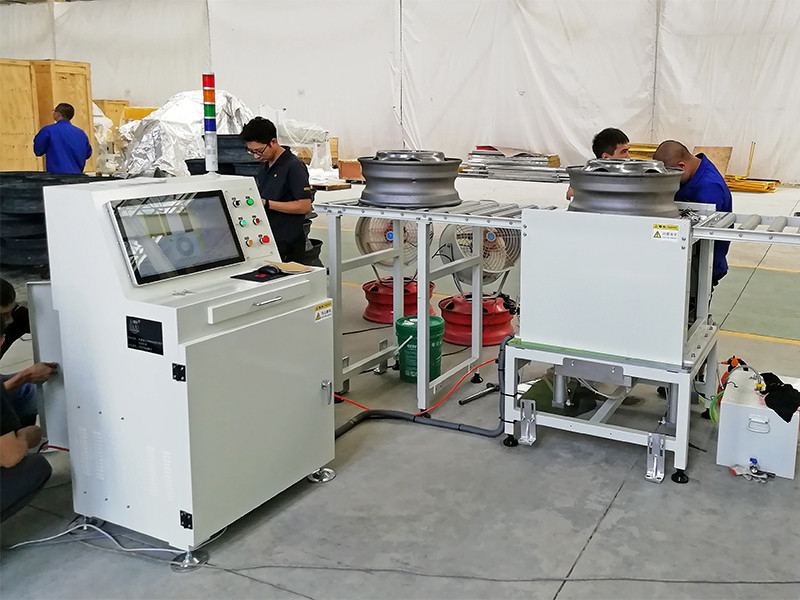

HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi

HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi
HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi

Büyük resim :  HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: ISO, CE, GOST
Model numarası: HPA-22T
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1

HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi

Açıklama
Teksas: Bipolar Kare Dalga 45V ~ 100V Adım başına 1.0V 10.0V ile ayarlanabilir Darbe genişliği: Adım başına 1.0ns 10.0ns ile 30 ~ 600ns
Bant genişliği: 0.5 ∙ 20.8MHz kazanç aralığı: Adım başına 1.0dB 10.0dB ile 0 ~ 55dB
Vurgulamak:

Aşamalı dizi TFM ultrasonik görüntüleme sistemi

,

3D ultrasonik görüntüleme sistemi

,

Gerçek Zamanlı Ultrasonik Görüntüleme Sistemi

HPA-22T1 Aşamalı Dizi TFM Gerçek zamanlı 3D Ultrasonik Görüntüleme Sistemi



HPA-22T1, şirketimiz tarafından bağımsız olarak geliştirilen yeni 64 kanallı tam paralel fazlı dizi toplam odaklama (TFM) hızlı ultrasonik görüntüleme algılama sistemidir. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

Endüstriyel aşamalı dizi RF metadata platformu, tüm orijinal verileri doğrudan bilgisayarla işleyebilir.

Özellikler:

Pulser
TX Bipolar kare dalga 45V ≈ 100V ayarlanabilir 1.0V 10.0V adımda
Nabız Genişliği Adım başına 1.0ns 10.0ns ile 30 ′′ 600ns
Alıcı
Bant genişliği 0.5 ∙ 20.8MHz
Kazanç aralığı Adım başına 1.0dB ile 10.0dB
Filtre Düşük/orta/yüksek
Veri İşleme
Dijitalleştirme Hızı 62.5 MHz, 10 bit
Giriş impedansı 50Ω
Gecikme 0 ′40 μs,P:2.5ns
Fokal yasalar (Qty) 262144
Dahili İşlemci Büyük çip büyük veri gerçek zamanlı HW işleme
Sistem
Kanal Yapılandırması 64x64 toplam paralel olarak
Güç tüketimi 50W
Operasyon Platformu Windows 7 Üzerinde
Sinyalleri gösterme oranı 100M/1000M Ethernet
Boyut 395×283×66
Ağırlık 3.1Kg
İ/Ç
PA sonda bağlantısı I-PEX
LAN ağı
İ/Ç
USB2.0 portu ((Qty):2
ENCODER portu



Özellikleri:

  • Toplam odaklama (TFM) yeniden yapılandırma algoritması modeli
    According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
  • 64 tam paralel fazlı dizi donanım kanalı
    64 tamamen paralel fazlı dizi donanım kanalı ile gerçek zamanlı olarak 2 metre örnekleme derinliği ile A tipi dalgaların 4096 FMC verisini toplayabilir.
  • Gerçek zamanlı toplam odaklama (TFM) görüntü algılama
    Havacılık kompozite malzemelerinin hızlı görüntüleme tespitini destekle yüksek hızlı ray hattı kıskaç kaynakları elektrikli lokomotiflerin tekerlek kenarları ve aksları rüzgar türbini bıçağının vidaları ve kalın duvarlı kıskaç kaynakları.
  • Hızlı C taraması görüntüleme
    2 boyutlu toplam odaklama (TFM) tabanında kodlayıcı konumlandırma ile birlikte, tespit edilen malzemeler için hızlı C tarama görüntülenmesi gerçekleştirilebilir.
  • 3D çapraz dalga toplam odaklama (TFM) modülü
    İki boyutlu dizi sondası ve ilgili keneler temelinde, stereoskopik bir 3D grafik görüntü oluşturmak için kaynak alanının gerçek zamanlı tespit edilmesi gerçekleştirilebilir.3D-TFM, kodlayıcı ile birleştirildiğinde kaynak alanının sezgisel ve şeffaf bir 4D algılama görüntüsü oluşturabilir.
  • Çoklu 3D-TFM modları
    Kaynak dökümleri ve dövmeler için çeşitli TFM çözümleri; orta ve kalın duvarlı austenitik paslanmaz çelik kaynaklarının RT denetimi için ideal bir alternatif.
  • Gerçek zamanlı 4D algılama
    3D-TFM, kodlayıcıyla birleşerek gerçek zamanlı 4D algılama görüntüsü oluşturur ve tarama hızı 100 mm / s'ye kadar.
  • Özel iş parçasının TFM tespiti
    For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
  • Orijinal veri depolaması ve rapor üretimi

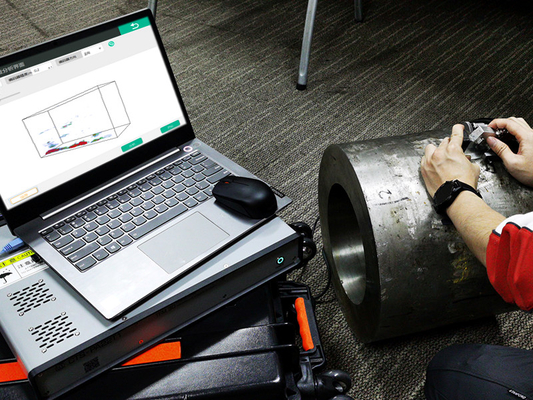

    Sistem, orijinal tam matris veri depolaması ve test sonuçlarının depolanması gibi işlevleri sağlar.Kullanıcıların istediği rapor biçimine göre test raporları sağlayabilir..HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi 0HPA-22T1 Fazlı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi 1
