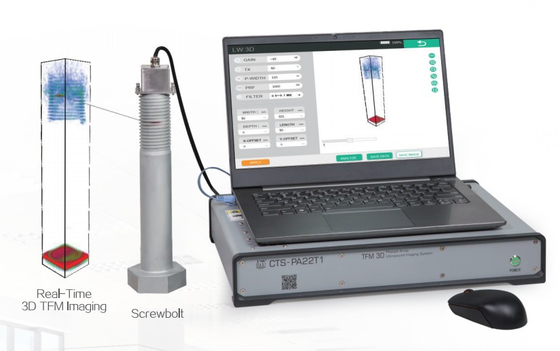

HPA-22T1 Aşamalı Dizi TFM Gerçek Zamanlı 3D Ultrasonik Görüntüleme Sistemi
HPA-22T1, şirketimiz tarafından bağımsız olarak geliştirilen yeni 64 kanallı tam paralel fazlı dizi toplam odaklama (TFM) hızlı ultrasonik görüntüleme algılama sistemidir. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.
Endüstriyel aşamalı dizi RF metadata platformu, tüm orijinal verileri doğrudan bilgisayarla işleyebilir.
Özellikler:
| Pulser |
| TX |
Bipolar kare dalga 45V ≈ 100V ayarlanabilir 1.0V 10.0V adımda |
| Nabız Genişliği |
Adım başına 1.0ns 10.0ns ile 30 ′′ 600ns |
| Alıcı |
| Bant genişliği |
0.5 ∙ 20.8MHz |
| Kazanç aralığı |
Adım başına 1.0dB ile 10.0dB |
| Filtre |
Düşük/orta/yüksek |
| Veri İşleme |
| Dijitalleştirme Hızı |
62.5 MHz, 10 bit |
| Giriş impedansı |
50Ω |
| Gecikme |
0 ′40 μs,P:2.5ns |
| Fokal yasalar (Qty) |
262144 |
| Dahili İşlemci |
Büyük çip büyük veri gerçek zamanlı HW işleme |
| Sistem |
| Kanal Yapılandırması |
64x64 toplam paralel olarak |
| Güç tüketimi |
50W |
| Operasyon Platformu |
Windows 7 Üzerinde |
| Sinyalleri gösterme oranı |
100M/1000M Ethernet |
| Boyut |
395×283×66 |
| Ağırlık |
3.1Kg |
| İ/Ç |
| PA sonda bağlantısı I-PEX |
| LAN ağı |
| İ/Ç |
| USB2.0 portu ((Qty):2 |
| ENCODER portu |
Özellikleri:
Ben...Toplam odaklama (TFM) yeniden yapılandırma algoritması modeli
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
Ben...64 tam paralel fazlı dizi donanım kanalı
64 tamamen paralel fazlı dizi donanım kanalı ile gerçek zamanlı olarak 2 metre örnekleme derinliği ile A tipi dalgaların 4096 FMC verisini toplayabilir.
Ben...Gerçek zamanlı toplam odaklama (TFM) görüntü algılama
Havacılık kompozite malzemelerinin hızlı görüntüleme tespitini destekle yüksek hızlı ray hattı kıskaç kaynakları elektrikli lokomotiflerin tekerlek kenarları ve aksları rüzgar türbini bıçağının vidaları ve kalın duvarlı kıskaç kaynakları.
Ben...Hızlı C taraması görüntüleme
2 boyutlu toplam odaklama (TFM) tabanında kodlayıcı konumlandırma ile birlikte, tespit edilen malzemeler için hızlı C tarama görüntülenmesi gerçekleştirilebilir.
Ben...3D çapraz dalga toplam odaklama (TFM) modülü
İki boyutlu dizi sondası ve ilgili keneler temelinde, stereoskopik bir 3D grafik görüntü oluşturmak için kaynak alanının gerçek zamanlı tespit edilmesi gerçekleştirilebilir.3D-TFM, kodlayıcı ile birleştirildiğinde kaynak alanının sezgisel ve şeffaf bir 4D algılama görüntüsü oluşturabilir.
Ben...Çoklu 3D-TFM modları
Kaynak dökümleri ve dövmeler için çeşitli TFM çözümleri; orta ve kalın duvarlı austenitik paslanmaz çelik kaynaklarının RT denetimi için ideal bir alternatif.
Ben...Gerçek zamanlı 4D algılama
3D-TFM, kodlayıcıyla birleşerek gerçek zamanlı 4D algılama görüntüsü oluşturur ve tarama hızı 100 mm / s'ye kadar.

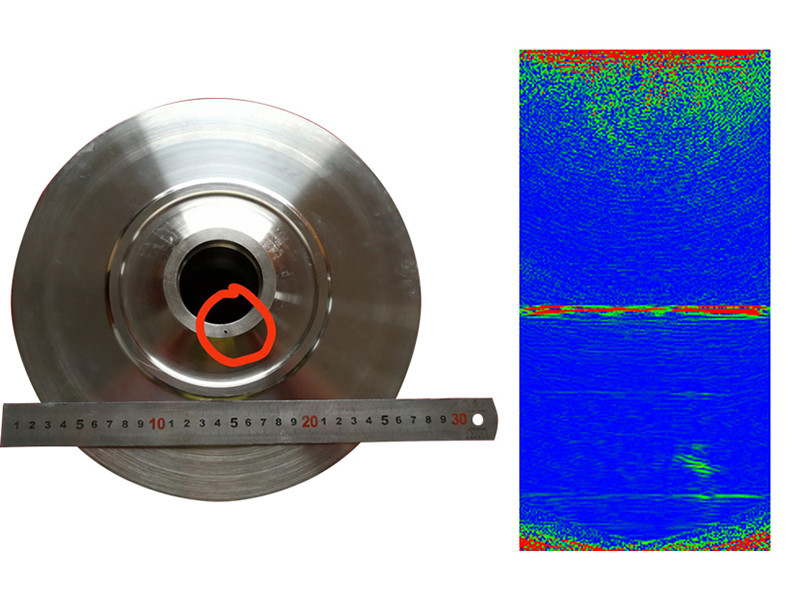

Ben...Özel iş parçasının TFM tespiti
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
Ben...Orijinal veri depolaması ve rapor üretimi
Sistem, orijinal tam matris veri depolaması ve test sonuçlarının depolanması gibi işlevleri sağlar.Kullanıcıların istediği rapor biçimine göre test raporları sağlayabilir..
